مراقب المركزية QBJ-3PN - جهاز مراقبة وحماية مركزية عمود الآلات الدوارة

Name: مراقب المركزية QBJ-3PN - جهاز مراقبة وحماية مركزية عمود الآلات الدوارة
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

الاسم التجاري:	OEM
رقم الطراز:	QBJ-3PN
الـ MOQ:	1
السعر:	قابل للتفاوض

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

تفاصيل التغليف:

الصندوق الأصلي الجديد

إبراز:

0 ~ 200um مراقب الانحراف,4～20mA جهاز مراقبة انحراف العمود,جهاز استشعار سرعة الدوران لتتابع الإنذار

4～20mA Shaft Eccentricity Monitoring Device

Alarm Relay Rotational Speed Sensor

وصف المنتج

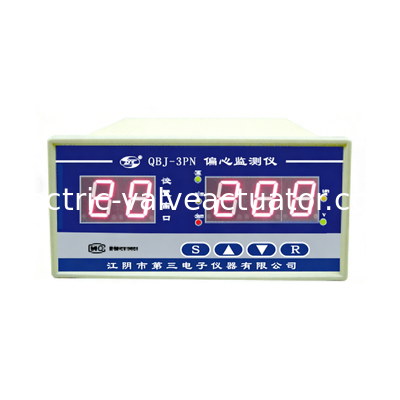

جهاز مراقبة اللامركزية QBJ-3PN - جهاز مراقبة وحماية اللامركزية لعمود الآلات الدوارة

يوفر جهاز مراقبة اللامركزية QBJ-3PN مراقبة وحماية شاملة لأعمدة الآلات الدوارة. يتكون هذا النظام من جهاز مراقبة ومستشعر تيار دوامي 3800XL-Φ8 مم، مما يوفر قياسًا موثوقًا للامركزية وهو أمر ضروري لتقييم الحالة الميكانيكية العامة للمعدات الدوارة.

أصبح قياس اللامركزية لا غنى عنه أثناء عمليات بدء أو إيقاف تشغيل التوربينات البخارية. يتيح النظام تصور انحناء العمود الناتج عن التأثيرات الحرارية أو قوى الجاذبية، مما يوفر بيانات حاسمة لتقييم صحة الآلات.

تطبيقات القياس

تقيس اللامركزية انحناء العمود عند السرعات المنخفضة، وتكتشف المشكلات الناتجة عن:

الانحناء الميكانيكي الموجود مسبقًا
الانحناء المؤقت الناتج عن درجة الحرارة
انحناء الجاذبية في الظروف الثابتة

يشير الموضع اللامركزي للدوار (الموضع الشعاعي للعمود) إلى تآكل المحمل، ومقدار الحمل المطبق من عدم المحاذاة، ويحدد زاوية السمت للعمود لتقييم الاستقرار.

المواصفات الفنية

نطاق القياس	0~200 ميكرومتر (لامركزية من الذروة إلى الذروة)
استجابة التردد	0.17 هرتز ~ 10 هرتز (1 ~ 600 دورة في الدقيقة) فوق 600 دورة في الدقيقة: يعرض إشارة اهتزاز العمود
الدقة	خطأ الخطية:<0.5% (مقياس كامل) خطأ النظام:<±2%
الإخراج	تيار ثابت: 4 ~ 20 مللي أمبير (متوافق مع DCS) مفتاح الإنذار/الخطر: تلامس سلبي DC24V/2A مستوى الضوضاء:<1% (مقياس كامل) بدون إشارة
النطاق الخطي	2 مم
درجة حرارة التشغيل	الجهاز: -25 درجة مئوية ~ 45 درجة مئوية، الرطوبة النسبية<80% (مواصفات المستشعر حسب دليل 3800XL-A01)
الأبعاد	160 مم (عرض) × 80 مم (ارتفاع) × 260 مم (عمق)
أبعاد القطع	153 مم (عرض) × 77 مم (ارتفاع) × 260 مم (عمق)
مزود الطاقة	AC220V±10%/50Hz

الوظائف الرئيسية

مخرجات مرحل مستقلة لحالات الإنذار والخطر
حدود نطاق القياس قابلة للتكوين مع خرج تيار 4-20 مللي أمبير
حماية اكتشاف الانقطاع مع استعادة تأخير لمدة 5 ثوانٍ
قيم إنذار/خطر قابلة للتعديل بالكامل ضمن نطاق القياس
وظيفة ذاكرة الحد الأقصى لقيمة القياس
عرض قياس جهد الفجوة
عودة تلقائية إلى حالة القياس بعد دقيقة واحدة من عدم النشاط
