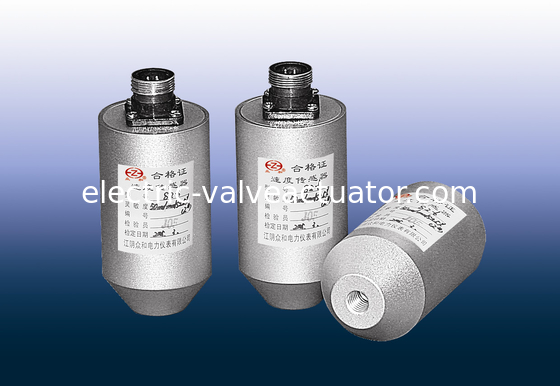

مستشعر السرعة الكهرومغناطيسي SZ-6

مستشعر السرعة الكهرومغناطيسي SZ-6 عبارة عن مستشعر بالقصور الذاتي يستخدم مبدأ الحث المغنطيسي الكهربي لتحويل إشارات الاهتزاز إلى إشارات جهد ، والتي تتناسب مع قيمة سرعة الاهتزاز.يمكن استخدامه لقياس اهتزاز مقاعد المحمل ، أو الأغلفة ، أو الهياكل (الاهتزاز المطلق بالنسبة للمساحة بالقصور الذاتي).يتم تركيبها مباشرة خارج الماكينة وهي مريحة للغاية للاستخدام والصيانة.

المعايير الفنية

■ حساس: 50mV / مم / ثانية ± 5٪

شروط الاختبار: (تقاس عند درجة حرارة 20 ℃ ± 5 عند 80 هرتز وسرعة 10 مم / ثانية)

■ حد السعة: 2000 ميكرومتر (من الذروة إلى الذروة) ؛

■ استجابة التردد: (10-1000) هرتز.

■ أقصى تسارع: 10 جرام.

■ اتجاه القياس: عمودي أو أفقي.(عالمي) نوع SZ-6c

■ طريقة التثبيت: استخدم M10 في الفتحة المركزية أسفل المستشعر × 1 تثبيت لولبي ؛

■ طريقة إخراج الأسلاك: موصل الطيران SZ-6 ؛

محطة الأسلاك من نوع SZ-6c ؛

■ الظروف البيئية: مقاومة الغبار والرطوبة

■ درجة حرارة الاستخدام: (-30 ~ 120) ℃ ؛

■ الرطوبة النسبية: ≤ 95٪ (بدون تكاثف) ؛

■ أبعاد المخطط التفصيلي: SZ-6: Φ خمسة وثلاثون × 78 مم ؛

SZ-6c: Φ تسعة وعشرون × 55 مم ؛

دليل الطلب

الكود: SZ – 6 ； SZ – 6c.

نوع SZ-6
