جهاز إرسال حماية اهتزاز العمود SDJ-301 مع خرج 4-20mA وريليه إنذار ثنائي المرحلة للمراقبة في الوقت الفعلي

الاسم التجاري:	OEM
رقم الطراز:	إس دي جي-301
الـ MOQ:	1
السعر:	Negotiations

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

تفاصيل التغليف:

مربع أصلي جديد

إبراز:

4-20mA الناتج رمح حماية الاهتزاز الارسال,جهاز إرسال حماية الاهتزاز للتنبيه على مرحلتين,جهاز إرسال اهتزاز للمراقبة في الوقت الحقيقي

Two-Stage Alarm Relay Vibration Protection Transmitter

Real-Time Monitoring Vibration Transmitter

وصف المنتج

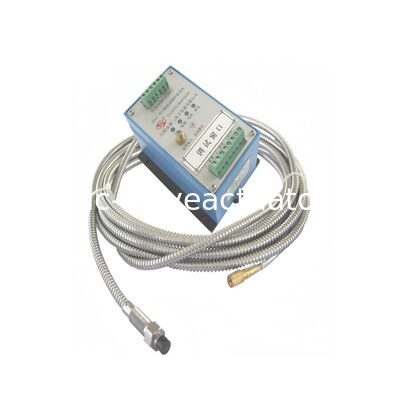

جهاز إرسال حماية اهتزاز العمود SDJ-301

يوفر جهاز إرسال حماية اهتزاز العمود SDJ-301 مراقبة شاملة للاهتزاز الشعاعي في دوارات الآلات الدوارة، ويقيس اهتزاز العمود، والتشوه، واللامركزية، ومعلمات حرجة أخرى للكشف عن الاهتزاز المتزايد الناتج عن اختلال توازن الدوار، وعدم المحاذاة، والمكونات المفكوكة.

التطبيقات الرئيسية

مثالي للآلات الدوارة ذات محامل الانزلاق المختلفة بما في ذلك التوربينات البخارية، والمراوح، والضواغط، والمحركات، والمضخات، والمعدات الصناعية المماثلة.

قدرات القياس

يراقب قيمة الذروة إلى الذروة للاهتزاز الشعاعي (الإزاحة) لتقييم دقيق لحالة الدوار والكشف المبكر عن الأعطال.

واجهات الإخراج والميزات

طرف إخراج نشط بإشارات 4-20mA أو 1-5V
شاشة LED محلية تعرض حالة تشغيل الجهاز (جيد، تنبيه، خطر، عطل)
طرف إخراج مرحل إنذار ثنائي المراحل معزول (تنبيه وخطر)
زر إعادة ضبط إنذار محلي مع وظيفة إعادة الضبط التلقائي
متوافق مع شاشة العرض الرقمية QBJ-3Q لمراقبة قيمة الاهتزاز عبر PLC أو DCS
إخراج مخزن مؤقت للإشارة الخام للتوصيل المباشر بمحللات تشخيص الحالة
خيارات إمداد طاقة مرنة: 24VDC، 220VAC، أو 110VAC

نظام مراقبة الاهتزاز المستمر

يمكّن جهاز إرسال حماية الاهتزاز أحادي القناة هذا من القياس عبر الإنترنت في الوقت الفعلي للاهتزاز الشعاعي لعمود الدوار، وإخراج قيم الإزاحة من الذروة إلى الذروة مع توفير مخرجات إنذار بمستويين للكشف المبكر وحماية الآلات الدوارة.

يوسع خيار التردد المنخفض قدرات القياس لتشمل تشوه التوربين، واهتزاز عمود التوربين البخاري، ومعلمات اللامركزية، مما يوفر تركيبًا بسيطًا بدون تعديلات ونسبة أداء إلى سعر ممتازة.

التركيب والتكوين

مصمم لسهولة التركيب في مواقع المضخمات الأولية الأصلية. للمراقبة الشاملة، يتم عادةً تركيب جهازي إرسال SDJ-301 (اتجاهات X و Y، متباعدة بزاوية 90 درجة) بالقرب من كل محمل. تتطلب الآلات الدوارة ذات المحامل المزدوجة القياسية أربعة أجهزة إرسال اهتزاز لتغطية كاملة.

المواصفات الفنية

توافق المستشعر	مستشعرات التيار الدوامي 8 مم (مسبار قياسي وكابل تمديد، نظام كابل مدرع اختياري)
قدرة حمل الإخراج	إخراج نشط 4-20mA يدفع أحمالًا تصل إلى 750 أوم (يدعم أكثر من ثلاثة أحمال على التوالي)
تكوين الأسلاك	جهاز إرسال حماية بثلاثة أسلاك يتطلب نظام تأريض بنقطة واحدة
إخراج المرحل	نوع SPDT أحادي القطب مزدوج الرمي، اتصال جاف معزول بالكامل، أقصى حمل 2 أمبير
المعايرة	تم ضبط المصنع مسبقًا مع تعديلات ميدانية اختيارية لنقاط الإنذار، ونقطة الصفر، ومعايرة المقياس الكامل

التخصيص والتكامل

يمكن تخصيص جهاز إرسال الحماية SDJ-301 لتلبية متطلبات المجال المحددة مع اختيار وظائف مرنة. تشمل الميزات نطاقات مقياس قابلة للتعديل لقيم الاهتزاز الإجمالية وخيارات تردد منخفض متخصصة لتطبيقات التوربينات. تتكامل مخرجات المرحل بسلاسة مع أنظمة PLC و DCS، ويمكنها التحكم مباشرة في الإنذارات ومرحلات الوحدة.
