سلسلة ZH3000 مستشعر تيار إيدي Φ11mm بطول 9 أمتار لقياس الإزاحة المحورية في مراقبة السرعة الدورانية

سلسلة ZH3000 مستشعر تيار إيدي Φ11mm بطول 9 أمتار لقياس الإزاحة المحورية في مراقبة السرعة الدورانية

الاسم التجاري:	Zhonghe
رقم الطراز:	ZH3000 Φ 11
الـ MOQ:	1
السعر:	Negotiations

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

نطاق الاستشعار:

4 ملم

مسلسل:

ZH3000

درجة حرارة التشغيل:

20 (درجة مئوية)

نوع المستشعر:

الدوامة الحالية

تفاصيل التغليف:

مربع أصلي جديد

إبراز:

مستشعر تيار إيدي بطول 9 أمتار,مستشعر سرعة الدوران بمسبار Φ11 مم,قياس الإزاحة المحورية مستشعر الإزاحة

Φ11mm probe Rotational Speed Sensor

Axial displacement measurement Displacement Sensor

وصف المنتج

ZH3000 سلسلة Φ11 (50) 9-M Eddy حاليا جهاز الاستشعار المسبار

أجهزة استشعار متقدمة لقياس الانحراف المحوري لتطبيقات الآلات المتناوبة الصناعية

لمحة عامة عن المنتج

أجهزة استشعار التيار الدوامي من سلسلة ZH3000 تجمع بين الأداء المتقدم مع قابلية تبادل المكونات،يحتوي على دعامات تركيب معزولة عالية الكثافة DIN للسكك الحديدية التي توفر 50٪ من المساحة مقارنة مع تركيب المسمار التقليديمتوافق مع معايير API 670 (الطبعة الرابعة) ومعتمدة للبيئات الخطرة مع تصنيفات مقاومة الانفجار ExiaIICT2 ~ T6.

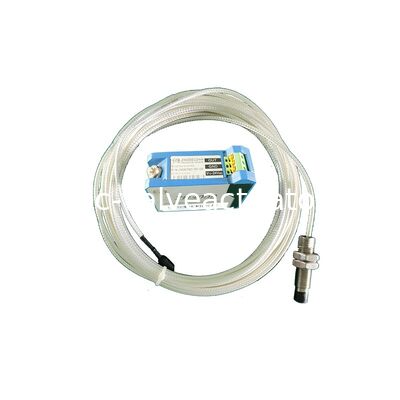

تكوين النظام

يتكون نظام مستشعر التيار الدوامي ZH3000 من ثلاثة مكونات رئيسية:

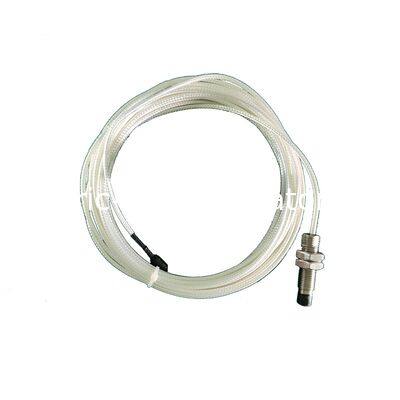

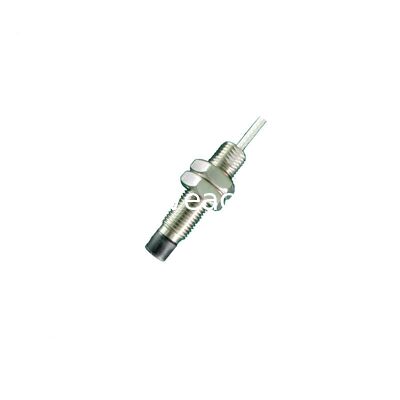

المسبار ZH3000:متوفرة في قطر Φ8mm و Φ11mm و Φ25mm مع طول كابل 1m أو 0.5m
كابل التمديد ZH3000:سدادات القفل الذاتي SMA مع حماية ضد الزيت ، متوفرة في 4m و 4.5m و 8m و 8.5m

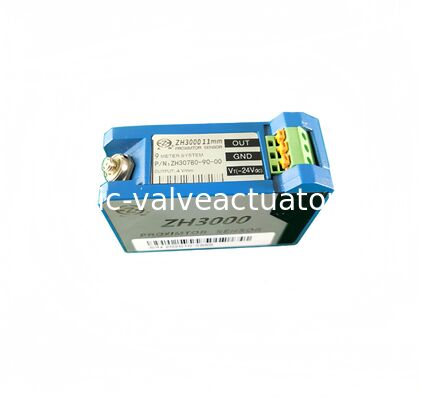

ZH3000 مكبر قبل:مكونات النظام الأساسية مع دوائر التذبذب والاكتشاف والفلتر والتضخيم

المواصفات التقنية

المعلم	ZH3000 Φ8mm	ZH3000 Φ11mm	ZH3000 Φ25mm
قطر المسبار (ملم)	8	11	27.1
النطاق الخطي الثابت (ملم)	2	4	12.7
الحساسية الثابتة (V/mm)	8	4	0.8
استجابة التردد	(0 ¢ 15) كيلو هرتز	(0 ¢ 8) كيلو هرتز	(0 ¢ 3) كيلو هرتز
نطاق القياس: فجوة النقطة الوسطى (ملم)	1.8	3	9
نطاق القياس: الجهد في النقطة الوسطى (V)	-10	-10	- سبعة.08

المواصفات العامة

إمدادات الطاقة:(-20 ~ 26) Vdc

استهلاك الطاقة:12-15mA

درجة حرارة العمل:المضخم المسبق: -30°C~+70°C، المسبار: -40°C~+150°C

درجة حرارة التخزين:المضخم المسبق: -35°C~+100°C، المسبار: -40°C~+177°C

حماية الحجرة:IP20 أو أعلى

طول كابل النظام:5 أمتار أو 9 أمتار

الحد الأقصى للارتفاع:< 2000 متر

الخصائص الميكانيكية

مادة المسبار:سلفيد البوليفينيلين (PPS)

مواد السكن:1Cr18Ni9Ti الفولاذ المقاوم للصدأ

مواد الكابلات:محمي من خلال الغطاء الخارجي FEP

مادة الاتصال:النحاس أو البريليوم البرونز المصفوف بالذهب

مادة المضخم:إد سي 12

قوة الشدّة للمسبار:30 كجم كحد أقصى بين الغطاء الوقائي والغطاء

الحد الأدنى لقطر ثني الكابل:25.4 ملم (30 ملم للكابلات المدرعة)
