| الاسم التجاري: | MITSUBISHI |
| رقم الطراز: | Q68RD3-G |
| الـ MOQ: | 1 |
| السعر: | Negotiations |

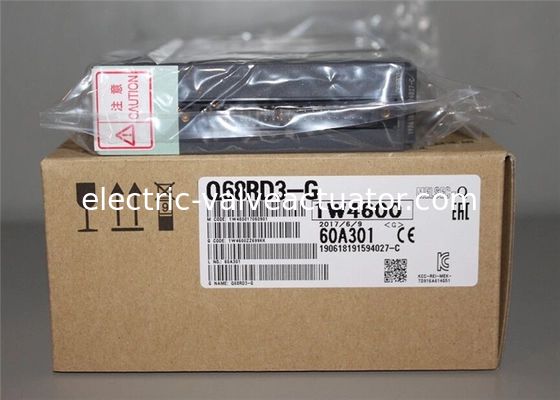

الـميتسوبيشي Q68RD3-Gهووحدة إدخال RTD معزولة ذات 8 قنوات (مستشعر درجة حرارة المقاومة)تم تصميمه لنظام PLC من سلسلة MELSEC-Q. يمكنه قياس درجة الحرارة بدقة عالية ومتوافق مع أجهزة استشعار RTD مثل Pt100 و JPt100 و Ni100.تم تصميم هذه الوحدة لتطبيقات الأتمتة الصناعية حيث الرصد الموثوق لدرجة الحرارة أمر بالغ الأهميةيحتوي على عزل قناة إلى قناة لتقليل التداخل ودعم السرعة ،تحويل بيانات دقيق للسيطرة في الوقت الحقيقي.
المواد: تم بناء الوحدة معسبيكة الألومنيوموتضمن الحماية الخفيفة لكنها قوية ضد الغبار والاهتزازات والتداخلات الكهرومغناطيسية الشائعة في البيئات الصناعية.
التطبيقات الرئيسية:
| المعلم | المواصفات |
|---|---|
| عدد القنوات | 8 |
| أنواع التطوير والتطوير العلمي المدعومة | Pt100، JPt100، Ni100 |
| نطاق الحرارة | تختلف حسب المستشعر (على سبيل المثال، Pt100: -200 درجة مئوية إلى 850 درجة مئوية) |
| القرار | 0.1°C |
| سرعة التحويل | 320 ms (لجميع القنوات الثمانية) |
| العزلة | عزل القناة إلى القناة |
| تيار المدخل | ≤1.0 mA (معتاد) |
| نوع الجهاز | 40 دبوساً (مثل A6CON4) |
| إمدادات الطاقة | 5 فولت DC (من وحدة PLC الأساسية) |
| استهلاك الطاقة | 0.54 A (في 5 فولت DC) |
| الأبعاد (H × W × D) | 102 ملم × 27.4 ملم × 130 ملم |
| الوزن | 0.20 كجم |
| سلسلة PLC متوافقة | سلسلة MELSEC-Q |
| عدد نقاط الدخول التناظرية | 8 نقاط (8 قنوات) |
| عدد القنوات | 8 قنوات |
| الخروج الرقمي | القيمة المقاسة لدرجة الحرارة |
| قيمة المقياس | القيمة الثنائية الموقعة بـ 16 بت |
| كاشف درجة حرارة المقاومة المطبق | Pt100، JPt100، Ni100 |
| نطاق درجة الحرارة المقاس |
|
| تيار الخروج للكشف عن درجة الحرارة | 1.0 مآ أو أقل |
| القرار | 0.1 ̊C |
| الدقة | الدقة (゚C) = (دقة التحويل) + (الفرق المسموح به لجهاز الكشف عن درجة حرارة المقاومة المستخدم) |
| سرعة التحويل | 320 ms/8 قنوات |
| الكشف عن قطع الاتصال | متاحة (كل قناة مستقلة) |
| طريقة العزل | بين مدخل RTD ومصدر طاقة جهاز التحكم القابل للبرمجة ، بين قنوات مدخل RTD: عزل المحول |
| الجهد الكهربائي المقاوم للضغط | بين مدخل RTD ومصدر الطاقة للجهاز التحكم المبرمج: 500 فولت AC rms لمدة دقيقة واحدة بين قنوات مدخل RTD: 1000 فولت AC rms لمدة دقيقة واحدة |
| مقاومة العزل | بين مدخل RTD ومصدر طاقة جهاز التحكم القابل للبرمجة ، بين قنوات مدخل RTD: 500 فولت DC ، 10 MΩ أو أكثر |
| الاتصال المطبق | وصلة 40 دبوس A6CON1، A6CON2، A6CON4 (بيع بشكل منفصل) |
| عدد نقاط الإدخال والإخراج المستخدمة | 16 نقطة (تعيين الإدخال / الإخراج: ذكي 16 نقطة) |
| استهلاك التيار الداخلي (5 فولت DC) | 0.54 أ |
| الأبعاد الخارجية | الارتفاع: 102 ملم عرض: 27.4 ملم عمق: 130 ملم |
| الوزن | 0.20 كجم |
