| الاسم التجاري: | Schneider |

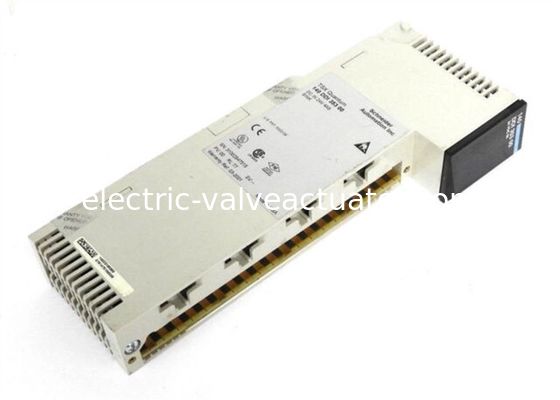

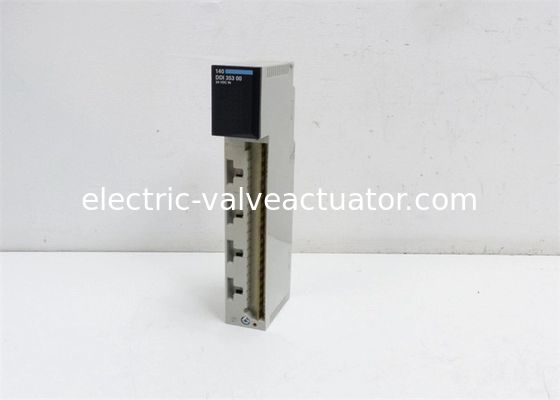

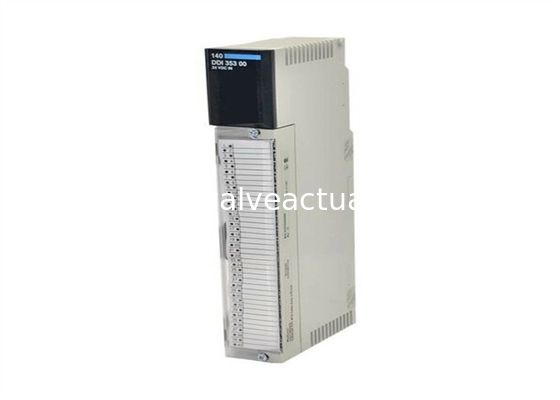

| رقم الطراز: | 140DDI35300 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| الشركة المصنعة | Schneider Electric |
| السلسلة | Modicon Quantum |
| تنسيق الوحدة | قياسي |
| نوع المنتج أو المكون | وحدات إدخال منفصلة منخفضة الجهد |
| عدد المدخلات المنفصلة | 32 |
| مجموعة القنوات | 4 |
| منطق الإدخال | إيجابي (sink) |
| جهد الإدخال المنفصل | 24 فولت تيار مستمر |
| حدود جهد الإدخال | 19.2...30 فولت |
| حالة الجهد 1 مضمونة | 15...30 فولت تيار مستمر |
| حالة الجهد 0 مضمونة | -3...5 فولت تيار مستمر |
| التيار في الحالة 1 مضمون | >= 2 مللي أمبير عند Us = 5.5 فولت و Uin = 0 فولت |
| التيار في الحالة 0 مضمون | <= 0.5 مللي أمبير |
| متطلبات العنوان | 2 كلمة إدخال |
| ممانعة الإدخال | 2500 أوم |
| تيار التسرب | 200 مللي أمبير عند Us = 5.5 فولت و Uin = 4 فولت |
| الحد الأقصى المطلق للإدخال | 56 فولت خلال نبضة متدهورة لمدة 1.3 مللي ثانية | 30 فولت مستمر |
| وقت الاستجابة | <= 1 مللي ثانية من الحالة 1 إلى الحالة 0 |<= 1 مللي ثانية من الحالة 0 إلى الحالة 1 |
| نوع الحماية | حماية الإدخال بواسطة مقاوم محدود |
| تبديد الطاقة | 1.7 واط + (0.36 × عدد النقاط قيد التشغيل) |
| العزل بين المجموعة والناقل | 1780 فولت RMS لمدة دقيقة واحدة |
| العزل بين المجموعة | 500 فولت RMS لمدة دقيقة واحدة |
| الإشارات المحلية | 32 مصباح LED أخضر لحالة الإدخال | 1 مصباح LED أحمر للكشف عن خطأ خارجي (F) | 1 مصباح LED أخضر موجود لاتصال الناقل (نشط) |
| علامة | CE |
| متطلبات تيار الناقل | 330 مللي أمبير |
تستخدم وحدة PLC من نوع Quantum تقنية الدوائر المتكاملة الحديثة واسعة النطاق ويتم تصنيعها من خلال عمليات إنتاج صارمة. تشتمل الدائرة الداخلية على تقنية متقدمة مضادة للتداخل، مما يؤدي إلى موثوقية عالية بشكل استثنائي.
تتضمن وحدة PLC من نوع Quantum وظيفة الكشف الذاتي عن أخطاء الأجهزة التي يمكنها تنبيه المستخدمين على الفور إلى حالات الفشل. يمكن برمجتها في مفهوم المكونات الطرفية للتشخيص الذاتي للأخطاء، مما يوفر الحماية لكل من دائرة PLC والمعدات المتصلة، مما يؤدي إلى نظام عالي الموثوقية.
تدعم جميع الوحدات التبديل السريع دون الحاجة إلى إيقاف تشغيل النظام، مما يقلل من عبء عمل الصيانة. توفر مؤشرات حالة LED ملاحظات مرئية حول حالة وحدة المعالجة المركزية وقناة قالب الإدخال/الإخراج، مما يتيح الصيانة السريعة.
تتميز وحدة PLC من نوع Quantum بمرافق دعم كاملة ووظائف شاملة وقابلية تطبيق قوية. تستخدم الأنظمة الهامة مثل سحب مياه الأنهار والمعالجة الدقيقة للمكثفات النسخ الاحتياطي المزدوج للأجهزة، وإمدادات الطاقة الزائدة عن الحاجة، والإدخال/الإخراج عن بعد الزائد عن الحاجة، واتصالات Ethernet المزدوجة لضمان التشغيل الآمن والمستمر.
يتميز نظام الاستعداد الساخن المزدوج المتقدم بتكوين بسيط وتشغيل مريح. تعمل وحدتان تم تكوينهما بشكل متطابق في الوضع الأساسي/الثانوي. في العادة، تتعامل وحدة المعالجة المركزية المضيفة مع عمليات البرنامج واتصالات الإدخال/الإخراج مع تحديث حالة وحدة المعالجة المركزية الاحتياطية وبياناتها من خلال الوحدة الاحتياطية الساخنة. تراقب الآلة الاحتياطية حالة المضيف وتتولى المسؤولية على الفور إذا تعطل المضيف، مع وقت تبديل أقصر من دورة مسح PLC واحدة لتجنب التأثير على العمليات المنطقية.
التطبيقات:آلات CNC، المعادن، البترول والغاز الطبيعي، البتروكيماويات، الكيماويات، طباعة الورق، طباعة المنسوجات والصباغة، الآلات، التصنيع الإلكتروني، صناعة السيارات، التبغ، آلات البلاستيك، الطاقة الكهربائية، الحفاظ على المياه، معالجة المياه/حماية البيئة، الهندسة البلدية، تسخين الغلايات، الطاقة، صناعات النقل والتوزيع.
