| الاسم التجاري: | Schneider |
| رقم الطراز: | 40CPU65150C |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| النوع | منصة أتمتة Modicon Quantum |
|---|---|
| نوع المنتج أو المكون | معالج الوحدة |
| تردد الساعة | 266 ميجاهرتز |
معالج الوحدة Modicon Quantum - 1024 كيلو بايت - 266 ميجاهرتز

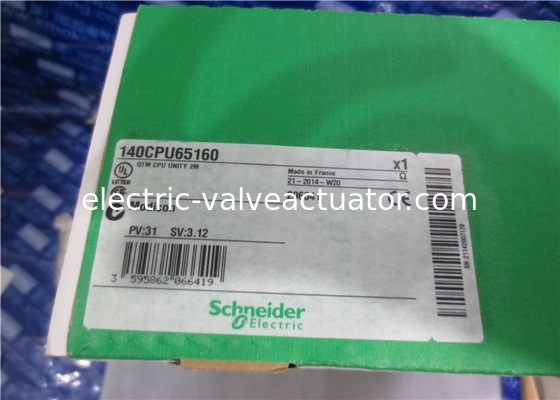

Quantum | 140CPU65160 | Modicon | 140 CPU 651 60 | معالج UNITY W/ 2048/7168K Ethernet
تحتوي المعالجات 140 CPU 651 50 و 140 CPU 651 60 و 140 CPU 652 60 على ما يلي في اللوحة الأمامية:
| الشركة المصنعة: | Modicon Quantum |
| السلسلة: | وحدات المعالجة المركزية Quantum |
| الوزن: | 2 رطل |
| المنتج أو المكون: | معالج الوحدة |
| تردد الساعة: | 266 ميجاهرتز |
| عدد الفتحات: | 10 | 16 | 2 | 4 | 6 |
| عدد الرفوف: | 2 - رف (رفوف) محلية |
| عدد محطات الإدخال/الإخراج الموزعة: | 63 محطة (محطات) - 1 رف (رفوف) - 3 شبكة (شبكات) موزعة |
| عدد محطات الإدخال/الإخراج عن بعد: | 31 - 2 رف (رفوف) عن بعد |
| عدد الإدخال/الإخراج المنفصل: | 8000 مدخل، 8000 مخرج - موزعة - لكل شبكة | 31744 مدخل، 31744 مخرج - عن بعد | غير محدود (26 فتحة كحد أقصى) - محلية |
| عدد الإدخال/الإخراج التناظري: | غير محدود (26 فتحة كحد أقصى) - محلية | 500 مدخل، 500 مخرج - موزعة - لكل شبكة | 1984 مدخل، 1984 مخرج - عن بعد |
| الإدخال/الإخراج الخاص بالتطبيق: | توقيت دقيق | عداد | مدخلات مقاطعة عالية السرعة | وصلة تسلسلية |
| عدد الوحدات النمطية الاختيارية: | 6 (Ethernet، Modbus، Modbus Plus، Profibus DP، Sy/Max) |
| الحد الأقصى لعدد الاتصالات: | غير محدود (AS-Interface) - محلية | 6 (Profibus DP) - محلية | 6 (Modbus Plus) - محلية | 6 (Ethernet TCP/IP) - محلية | 4 (AS-Interface) - عن بعد | 2 (AS-Interface) - موزعة | 1 (USB) | 1 (Modbus) - RS232/485 Modbus/ASCII |
| نوع الاتصال المتكامل: | 1 Ethernet TCP/IP | 1 Modbus | 1 Modbus Plus | 1 USB |
| التحقق: | التحكم في العملية |
| وصف الذاكرة: | قابلة للتوسيع 8 ميجابايت - تخزين الملفات باستخدام بطاقة PCMCIA | قابلة للتوسيع 7168 كيلو بايت - البرنامج باستخدام بطاقة PCMCIA | ذاكرة الوصول العشوائي الداخلية 768 كيلو بايت |
| وظيفة التبديل: | منفذ ذاكرة مفتاح التشغيل/الإيقاف |
| بنية التطبيق: | 4 مهام مساعدة | 32 مهمة مقاطعة مؤقتة | 128 مهمة مقاطعة | 128 مهمة مقاطعة الإدخال/الإخراج | 1 مهمة سريعة دورية | 1 مهمة رئيسية دورية/دورية |
| وقت التنفيذ لكل تعليمات: | 0.48...0.56 µs نقاط عائمة | 0.0525...0.075 µs منطقية | 0.045...0.06 µs على كلمة | 0.045...0.06 µs على حساب النقطة الثابتة |
| وقت التنفيذ لتعليمات 1 كيلو: | 9.91 65% منطقية و 35% رقمية | 10.28 100% منطقية |
| النفقات العامة للنظام: | 1 مللي ثانية - المهمة الرئيسية | 0.2 مللي ثانية - المهمة السريعة |
| متطلبات تيار الحافلة: | 2160 مللي أمبير |
| الإشارات المحلية: | 1 LED أحمر لتصادم Ethernet | 1 LED أخضر لنشاط Ethernet (COM) |
| التوصيل الكهربائي: | 1 موصل أنثى، نوع الموصل: SUB-D 9 للاتصال بشبكة Modbus Plus | 1 موصل، نوع الموصل: RJ45 للاتصال بحافلة Modbus | 1 موصل، نوع الموصل: RJ45 للاتصال بشبكة Ethernet | 1 موصل، نوع الموصل: MT-RJ (الألياف الضوئية) لربط PLCs الأولية والثانوية (هندسة الاستعداد الساخن) |
