| الاسم التجاري: | Schneider |
| رقم الطراز: | 140NOA61100 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| السمة | القيمة |
|---|---|
| النوع | معالج QUANTUM |

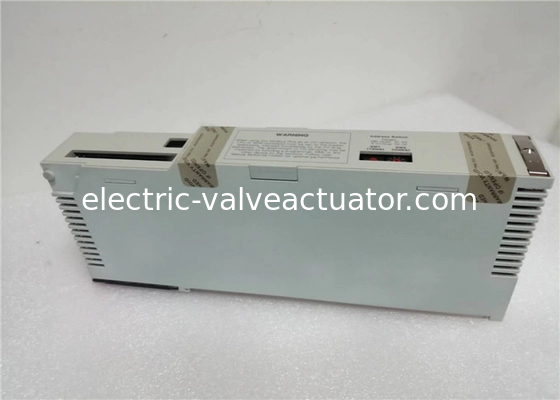

معالج Unity Modicon Quantum - 548 كيلو بايت - 66 ميجاهرتز
Quantum | 140NOA61100 | Modicon | 140 CPU 311 10 | معالج 400K RAM
معالج Unity Modicon Quantum - 548 كيلو بايت - 66 ميجاهرتز نوع الاتصال المتكامل 1 Modbus Plus 2 Modbus Checks التحكم في العملية وصف الذاكرة ذاكرة الوصول العشوائي الداخلية 548 كيلو بايت وظيفة التبديل مفتاح منزلق منفذ الاتصال: ASCII/RTU/Memory مفتاح منزلق منفذ الذاكرة/إيقاف تشغيل هيكل التطبيق لا توجد مهمة مساعدة 64 مهمة مقاطعة 64 مهمة مقاطعة إدخال/إخراج 16 مهمة مقاطعة مؤقت 1 مهمة سريعة دورية 1 مهمة رئيسية دورية/دورية وقت التنفيذ لكل تعليمات 0.12...0.585 ميكروثانية على كلمة 0.12...0.585 ميكروثانية منطقية 0.1...0.27 ميكروثانية على حساب النقطة الثابتة 0.1...0.27 ميكروثانية نقاط عائمة وقت التنفيذ لـ 1 كيلو تعليمات 2.49 65 % منطقية و 35 % رقمية 1.86 100 % منطقية نظام التشغيل 1 مللي ثانية - المهمة الرئيسية 0.2 مللي ثانية - المهمة السريعة متطلبات التيار الكهربائي للحافلة 1800 مللي أمبير إشارة محلية 1 LED أحمر لخطأ الاتصالات على منفذ Modbus Plus (خطأ A) 1 LED أحمر لضرورة استبدال البطارية أو عدم وجودها (BAT LOW) 1 LED برتقالي للذاكرة المحمية من الكتابة (منفذ الذاكرة) 1 LED أخضر لوحدة المعالجة المركزية (CPU) التي اجتازت اختبارات التشخيص عند التشغيل (جاهز) 1 LED أخضر لوحدة المعالجة المركزية (CPU) التي بدأت وتحل المنطق (تشغيل) 1 LED أخضر للاتصالات النشطة على منفذ Modbus (Modbus) 1 LED أخضر للاتصالات النشطة على منفذ Modbus Plus (Modbus Plus) التوصيل الكهربائي 2 موصلات أنثوية، نوع الموصل: SUB-D 9 للاتصال بحافلة Modbus 1 موصل أنثوي، نوع الموصل: SUB-D 9 للاتصال بشبكة Modbus Plus.
| الشركة المصنعة: | Modicon Quantum |
| السلسلة: | وحدات المعالجة المركزية Quantum |
| الوزن: | 2 رطل |
| تردد الساعة: | 66 ميجاهرتز |
| عدد الفتحات: | 10 | 16 | 2 | 4 | 6 |
| عدد الرفوف: | 2 - رف (أرفف) محلية |
| عدد محطات الإدخال/الإخراج الموزعة: | 63 محطة (محطات) - 1 رف (أرفف) - 3 شبكات موزعة |
| عدد محطات الإدخال/الإخراج عن بعد: | 31 - 2 رف (أرفف) عن بعد |
| عدد الإدخال/الإخراج المنفصل: | 8000 مدخل، 8000 مخرج - موزع - لكل شبكة | 31744 مدخل، 31744 مخرج - عن بعد | غير محدود (27 فتحة كحد أقصى) - محلي |
| عدد الإدخال/الإخراج التناظري: | 500 مدخل، 500 مخرج - موزع - لكل شبكة | 1984 مدخل، 1984 مخرج - عن بعد | غير محدود (27 فتحة كحد أقصى) - محلي |
| الإدخال/الإخراج الخاص بالتطبيق: | ختم زمني دقيق | عداد | مدخلات مقاطعة عالية السرعة | وصلة تسلسلية |
| عدد الوحدات النمطية الاختيارية: | 6 (Ethernet، Modbus، Modbus Plus، Profibus DP، Sy/Max) |
| الحد الأقصى لعدد الاتصالات: | غير محدود (AS-Interface) - محلي | 4 (AS-Interface) - عن بعد | 2 (Profibus DP) - محلي | 2 (Modbus) - RS232/485 Modbus/ASCII | 2 (Modbus Plus) - محلي | 2 (Ethernet TCP/IP) - محلي | 2 (AS-Interface) - موزع | 1 (USB) |
| نوع الاتصال المتكامل: | 1 Modbus Plus | 2 Modbus |
| التحقق: | التحكم في العملية |
| وصف الذاكرة: | ذاكرة الوصول العشوائي الداخلية 548 كيلو بايت |
| وظيفة التبديل: | مفتاح منزلق منفذ الاتصال: ASCII/RTU/Memory | مفتاح منزلق منفذ الذاكرة/إيقاف تشغيل |
| هيكل التطبيق: | لا توجد مهمة مساعدة | 64 مهمة مقاطعة | 64 مهمة مقاطعة إدخال/إخراج | 16 مهمة مقاطعة مؤقت | 1 مهمة سريعة دورية | 1 مهمة رئيسية دورية/دورية |
| الفئة | 18150 - وحدات تحكم QUANTUM، HSBY، COMM. |
| جدول الخصم | PC21 |
| GTIN | 00785901663386 |
| عدد الوحدات في العبوة | 1 |
| وزن العبوة (رطل) | 1.7 |
| إمكانية الإرجاع | نعم |
| بلد المنشأ | فرنسا |
| حالة العرض المستدام | منتج Green Premium |
| RoHS (رمز التاريخ: YYWW) | متوافق - منذ 0948 -إعلان المطابقة من Schneider Electric |
| REACh | مرجع لا يحتوي على SVHC فوق الحد |
| الملف البيئي للمنتج | متوفر |
| تعليمات نهاية عمر المنتج | متوفر |
