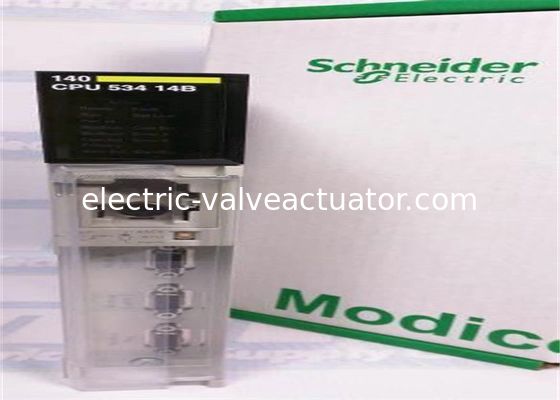

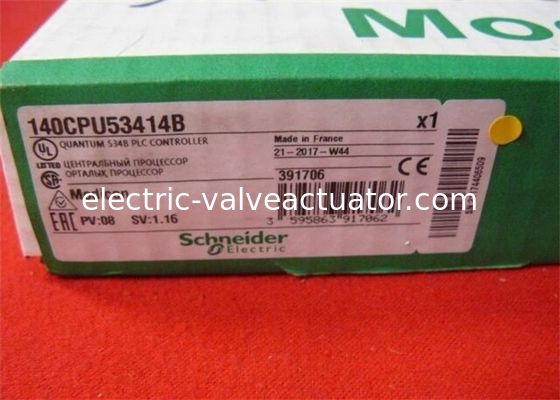

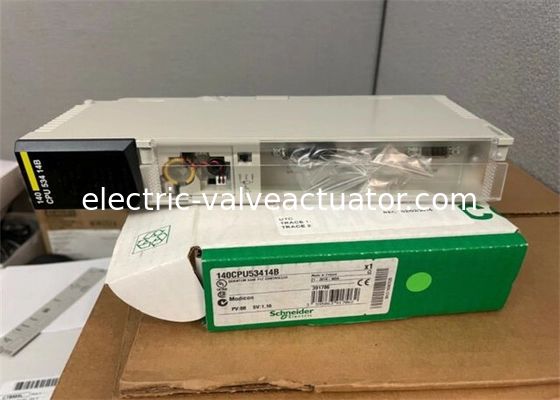

140CPU53414B 80486 SCHNEIDER موديكون معالج منصة الأتمتة الكمية PLC

• SCHNEIDER ELECTRIC
• MODICON
• 140-CPU-534-14B
• 140CPU53414B
• متوقف من قبل الشركة المصنعة
• وحدة تحكم QUANTUM 534B PLC
• 80486 MODICON QUANTUM
• مع معالج رياضي
• ضمان لمدة سنة واحدة

• تردد الساعة: 100 ميجاهرتز
• تفاصيل الذاكرة: ذاكرة الوصول العشوائي الداخلية بسعة 2972 كيلو بايت
• وقت التنفيذ الدقيق لتعليمات 1 كيلو: 0.1...0.5 مللي ثانية (LL984)
• مؤقت المراقبة: 250 مللي ثانية
• انجراف الساعة: +/-8 ثوانٍ في اليوم عند 32…140 درجة فهرنهايت (0…60 درجة مئوية)
• كلمات الإدخال/الإخراج: 30 مدخلات / 32 مخرجات (موزعة)، بحد أقصى 64 مدخلات / 64 مخرجات (محلية)، 64 مدخلات / 64 مخرجات (عن بعد)
• كلمات الإدخال/الإخراج لكل شبكة: 500 مدخلات / 500 مخرجات (موزعة)
• القطرات لكل شبكة: 63 (موزعة)
• عدد القطرات: 31 (عن بعد)
• عدد الشبكات: 2 (عن بعد)؛ 3 (موزعة)
• نوع البطارية: ليثيوم (10 ميكرو أمبير، 420 ميكرو أمبير)
• سعة البطارية: 1.2 أمبير في الساعة
• عمر البطارية: 10 سنوات
• وظيفة التبديل: مفتاح مفتاح
• علامة الشهادة: CE
• متطلبات التيار الكهربائي: 1250 مللي أمبير
• تنسيق الوحدة: قياسي
• الوزن الصافي: 1.87 رطل (الولايات المتحدة) (0.85 كجم)

• شهادات المنتج: FM Class 1 Division 2; cUL
• الامتثال للمعايير: CSA C22.2 No. 142; UL 508
• مقاومة التفريغ الكهروستاتيكي: 4 كيلو فولت (اتصال، IEC 801-2)؛ 8 كيلو فولت (هواء، IEC 801-2)
• مقاومة المجال الكهرومغناطيسي: 9.1 فولت/متر (10 فولت/متر) عند 80…2000 ميجاهرتز (IEC 801-3)
• درجة حرارة الهواء المحيطة التشغيلية: 32…140 درجة فهرنهايت (0…60 درجة مئوية)
• درجة حرارة الهواء المحيطة للتخزين: -40…185 درجة فهرنهايت (-40…85 درجة مئوية)
• الرطوبة النسبية: 95% (غير متكثفة)
• ارتفاع التشغيل: ≤ 16404.2 قدم (5000 متر)

تستخدم وحدة PLC Quantum تقنية الدوائر المتكاملة الحديثة واسعة النطاق، والتي يتم تصنيعها من خلال عمليات إنتاج صارمة. تشتمل الدائرة الداخلية على تقنية مضادة للتداخل متقدمة، مما يؤدي إلى موثوقية عالية بشكل استثنائي. يتميز Quantum PLC بالكشف الذاتي عن أعطال الأجهزة، مما يوفر إشعارات إنذار في الوقت المناسب في حالة حدوث أعطال.

يتيح البرمجة في بيئة Concept التشخيص الذاتي لأعطال المكونات الطرفية، مما يوسع نطاق الحماية إلى ما هو أبعد من مجرد دائرة PLC إلى النظام بأكمله. تدعم جميع الوحدات التبديل السريع دون توقف النظام، مما يقلل من عبء عمل الصيانة. توفر مؤشرات حالة LED ملاحظات مرئية لحالة قناة قالب CPU و I/O، مما يسهل الصيانة السريعة.

يوفر نظام Quantum PLC وظائف كاملة مع مرافق دعم شاملة. تنفذ الأنظمة الهامة نسخًا احتياطية مزدوجة للجهاز، وإمدادات طاقة زائدة عن الحاجة، وإدخال/إخراج عن بعد زائد عن الحاجة، واتصالات إيثرنت مزدوجة لضمان التشغيل الآمن المستمر. يتميز نظام النسخ الاحتياطي الساخن المتقدم بتكوين وتشغيل بسيطين، مع الحفاظ على تزامن الوحدات الأساسية والثانوية. أثناء التشغيل العادي، تتعامل وحدة المعالجة المركزية المضيفة مع تنفيذ البرنامج مع تحديث حالة وحدة المعالجة المركزية الاحتياطية. إذا تعطل المضيف، فإن الاحتياطي يتولى السيطرة على الفور في دورة مسح PLC واحدة، مما يضمن التشغيل دون انقطاع.

تخدم منتجاتنا صناعات متنوعة بما في ذلك آلات CNC، والمعادن، والنفط والغاز، والبتروكيماويات، والمواد الكيميائية، والورق/الطباعة، والمنسوجات، وتصنيع الآلات، والإلكترونيات، والسيارات، والتبغ، والبلاستيك، وتوليد الطاقة، ومعالجة المياه، والهندسة البلدية، وأنظمة الغلايات، والطاقة، وتوزيع الطاقة.
