EJA130A-EMS4A-92DA/NF1 موصل ضغط التفاضل العالي في يوكوجاوا

EJA130A-EMS4A-92DA/NF1 موصل ضغط التفاضل العالي في يوكوجاوا

الاسم التجاري: Yokogawa
رقم الطراز: EJA130A-EMS4A-92DA/NF1
الـ MOQ: 1
السعر: Negotiations
معلومات مفصلة
Place of Origin:
Japan
Range:
1-100kPa (M Membrane Box)
Accuracy:
± 0.075% (standard), Optional ± 0.04% (high Accuracy)
Long Term Stability:
± 0.1%/year (typical Value)
Temperature Effect:
± 0.1%/10 ℃ (zero Drift)
Output Signal:
4-20mA DC+HART 7 Protocol
Power Supply Voltage:
10.5~42V DC (≥ 12V Required For HART Communication)
Load Resistance:
0~600 Ω (when Powered By 24V)
Environmental Temperature:
-40~85 ℃ (operation), -40~60 ℃ (with Explosion-proof Certification)
Packaging Details:
New original box
إبراز:

جهاز نقل الضغط التفاضلي يوكوغاوا,مستشعر فرق ضغط مرتفع,جهاز إرسال حماية منخفضة الجهد

,

high differential pressure sensor

,

low voltage protection transmitter

وصف المنتج
EJA130A-EMS4A-92DA/NF1 موصل ضغط التفاضل العالي في يوكوجاوا
المواصفات التقنية
الصفة القيمة
النطاق 1-100kPa (صندوق غشاء M)
الدقة ± 0.075% (المعيار) ، اختياري ± 0.04% (دقة عالية)
الاستقرار على المدى الطويل ± 0.1%/عام (القيمة النموذجية)
تأثير الحرارة ± 0.1%/10 درجة مئوية (صفر الانجراف)
إشارة الخروج بروتوكول 4-20mA DC + HART 7
تشغيل الكهرباء 10.5 ~ 42V DC (≥ 12V مطلوبة للاتصالات HART)
مقاومة الحمل 0 ~ 600 Ω (عندما يتم توفير الطاقة بواسطة 24V)
درجة حرارة البيئة -40 ~ 85 °C (التشغيل) ، -40 ~ 60 °C (مع شهادة مقاومة للانفجار)

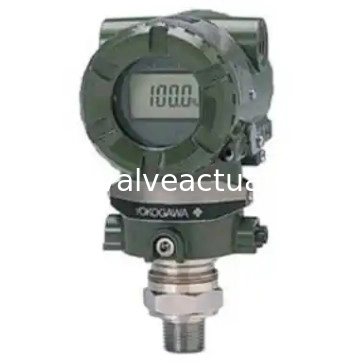

صور المنتج
EJA130A-EMS4A-92DA/NF1 موصل ضغط التفاضل العالي في يوكوجاوا 0 EJA130A-EMS4A-92DA/NF1 موصل ضغط التفاضل العالي في يوكوجاوا 1 EJA130A-EMS4A-92DA/NF1 موصل ضغط التفاضل العالي في يوكوجاوا 2
تفاصيل المنتج
الاسم:جهاز إرسال يوكوجاوا EJAE118
الطراز:جهاز إرسال EJAE118/EJX118
العلامة التجارية:يوكوغاوا
نطاقات القياس:
  • جهاز EJA118E لإرسال الضغط التفاضلي المغلق بالشاشة
  • مربع غشاء M: -100~100kPa (-400~400inH2O)
  • صندوق غشاء H: -500 ~ 500kPa (-2000 ~ 2000inH2O)
  • مربع غشاء M: 2.5 ~ 100kPa (10 ~ 400inH2O)
  • صندوق غشاء H: 25 ~ 500kPa (100 ~ 2000inH2O)
المواصفات التقنية:
  • الدقة: ± 0.2%
  • مستوى الحماية: IP66 / IP67 ، NEMA 4X
  • مواصفات مقاومة الانفجار: NEPSI، FM، CENELEC ATEX، CSA، IECEx
  • إشارة الخروج: 4-20mA DC ، BRAIN ، HART / HART (1-5V DC) استهلاك طاقة منخفض ، FOUNDATION TM Fieldbus أو PROFIBUS PA الاتصالات الرقمية الثنائية الأسلاك
إمدادات الطاقة:
  • BRAN و HART: 10.5 ~ 42V DC (معتاد و مضاد للانفجار)
  • 10.5 ~ 32 فولت DC (مع جهاز إيقاف البرق)
  • 10.5 ~ 30 فولت DC (السلامة الداخلية ، النوع n ، غير قابلة للاشتعال)
  • الاتصالات الرقمية (BRAN و HART: 16.6V DC)
  • HART (1-5V): 9 ~ 28V DC
  • الحافلة الميدانية: 9 ~ 32V DC (وضع الكيانات الأمنية الداخلية: 9 ~ 24V DC ، وضع FISCO الأمني الداخلي: 9 ~ 17.5V DC)
مواصفات الحرارة:
  • درجة حرارة البيئة: -40-85 درجة مئوية (-40 ~ 185 درجة فهرنهايت) (النوع العادي)
  • -30~60°C (-22~140°F) (طاولة عرض داخلية)
  • يجب أن تكون درجة حرارة البيئة ضمن نطاق درجة حرارة عمل سائل التعبئة
  • درجة حرارة العملية: -50 ~ 250 °C (-58 ~ 482 °F)
التثبيت والمواد:
  • ضغط العمل: الضغط الاسمي للشريط
  • التثبيت: جهاز إرسال: تثبيت أنبوب 2 بوصة؛ غطاء الحجاب الحاجز: تثبيت شراع
  • أحجام الشبكة: نوع الشبكة المسطحة: 3 بوصة (80 مم) ، 2 بوصة (50 مم) ، 1 1/2 بوصة (40 مم) ؛ نوع الشبكة المنحدرة: 4 بوصة (100 مم) ، 3 بوصة (80 مم)
  • نوع المزيج: جانب الضغط العالي للشريحة المنحدرة: 4 بوصة (100 مم) ؛ جانب الضغط المنخفض للشريحة المسطحة: 3 بوصة (80 مم)
  • مادة الغشاء: 316 SST 316LSST ، Hastelloy C-276 ، التنتالوم ، التيتانيوم ، النيكل ، مونيل
  • مادة اللحاء: S25C، 304 SST، 316 SST
  • قشرة: سبيكة الألومنيوم الصب ، سبيكة الألومنيوم الصب المقاومة للتآكل ، الصلب المقاوم للصدأ ASTM CF-8M
