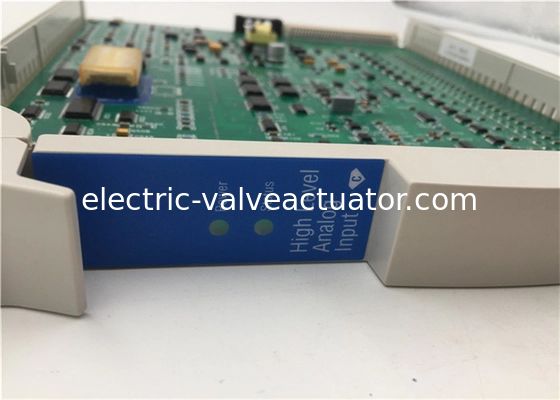

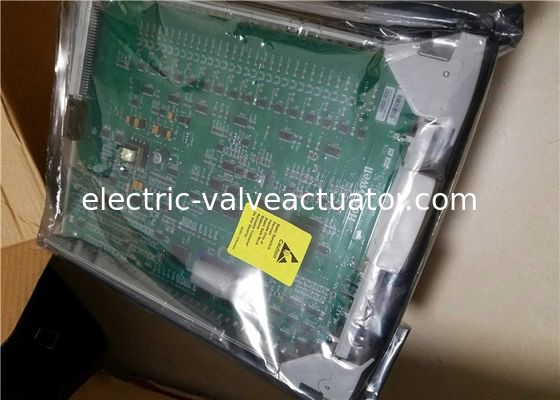

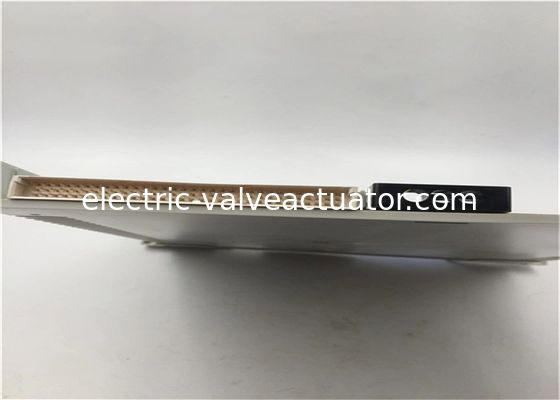

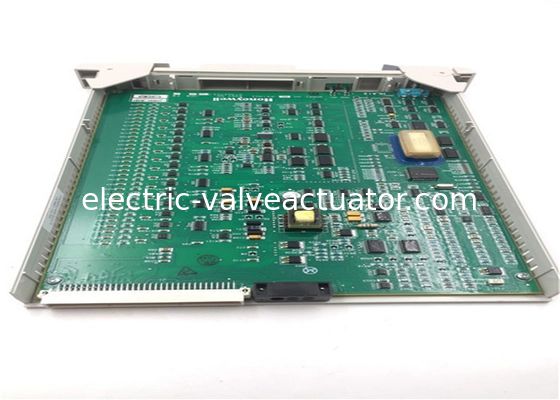

Honeywell MC-PAIH03 معالج إدخال تناظري بـ 16 مدخل من سلسلة C300

• الشركة المصنعة:Honeywell
• رقم المنتج:51304754-150
• نوع المنتج:??-PAIH03 معالج إدخال تناظري عالي المستوى - 16 مدخلات
• نماذج FTA:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• نوع الإدخال:الجهد، التيار (2-سلك أو أجهزة إرسال ذاتية التشغيل)
• قنوات الإدخال:16 قناة إدخال تفاضلية
• نسبة رفض الوضع المشترك، DC إلى 60 هرتز (عدم توازن المصدر 500):70 ديسيبل
• جهد الوضع المشترك، DC إلى 60 هرتز (1):-6 إلى +5 فولت ذروة
• دقة محول A/D:16 بت (14 بت مستخدمة)
• نطاق الإدخال:0 إلى 5 فولت، 1 إلى 5 فولت، 0.4 إلى 2 فولت، 4-20 مللي أمبير (عبر 250)
• نسبة رفض الوضع العادي، عند 60 هرتز:32 ديسيبل
• استجابة مرشح الوضع العادي:RC أحادي القطب، -3 ديسيبل @ 1 هرتز
• الحد الأقصى للإدخال في الوضع العادي (مدخلات تفاضلية، لا ضرر):± 30 فولت
• الحديث المتبادل، DC إلى 60 هرتز (من قناة إلى أخرى):60 ديسيبل
• ممانعة الإدخال (مدخلات الجهد):> 10 م مشغل
• الحد الأقصى لجهد الإدخال (أي إدخال مُشار إليه إلى المشترك، لا ضرر):± 30 فولت
• معدل مسح الإدخال:4 عينات في الثانية لكل قناة. يتم أخذ عينات من جميع القنوات في نافذة 250 مللي ثانية
• دقة الأجهزة (@ CMV = 0 V):± 0.075% من النطاق الكامل (23.5 درجة مئوية ± 2 درجة مئوية)، ± 0.15% من النطاق الكامل (0 إلى 50 درجة مئوية)
• قدرة تحمل الاندفاع (الوضع المشترك):ANSI/IEEE C37.90.1-1978
• وزن الشحن:3 كجم

تُجري تحويل وحدة الهندسة، بما في ذلك توصيف إدخال درجة الحرارة متعدد الحدود من الدرجة الخامسة، إذا تلقى المعالج عالي المستوى هذه المدخلات من محولات mV/I. من خلال استخدام تصميم معالج مزدوج ودوائر متكاملة مخصصة، يدعم معالج الإدخال التناظري منخفض المستوى تكوين البرنامج لكل قناة لأنواع مختلفة من المزدوجات الحرارية أو RTD مع دقة ودقة ممتازة. يتم إجراء اكتشاف المزدوجة الحرارية المفتوحة مرة واحدة لكل مسح بحيث لا يتم نشر بيانات سيئة لمعالجة التحكم.

يوفر معالج Low Level Multiplexer (LLMUX) طريقة اقتصادية لإدخال عدد كبير من إشارات اكتساب البيانات. يمكن لكل معالج التعامل مع 32 نقطة، باستخدام اثنين من FTAs ذات 16 نقطة. يتم مسح كل نقطة مرة واحدة في الثانية مع تأخير مسح لمدة ثانية واحدة للمعالجة. يتم إجراء اكتشاف المزدوجة الحرارية المفتوحة كل 30 ثانية لجميع النقاط.

تتوفر خيارات إما للمرجع التقاطعي البارد المحلي أو عن بعد. يوفر معالج Remote Hardened Multiplexer (RHMUX) وظائف مماثلة لوظائف LLMUX، ولكن يمكن تركيب FTAs ذات الإدخالين 16 على بعد 2 كم من خزانة xPM. يتم تركيب كل FTA في حاوية NEMA-4 أو -4X الخاصة به، مما يوفر الحماية من الأمطار والرش والغبار المتطاير. يتم طلاء FTA نفسه بشكل متوافق، وهو قادر على التشغيل في بيئة تآكل GX "شديدة" وفي وجود الرطوبة المكثفة.

يتم توفير الطاقة لـ FTAs عن بعد في RHMUX بواسطة أحد محولي الطاقة، اللذين يوفران تحديد الطاقة وواجهات البيانات التسلسلية والعزل الجلفاني. يتم تركيب محول الطاقة في صينية FTA في خزانة xPM، ويوفر الواجهة بين IOP و FTAs عن بعد. يسمح محول الطاقة الآمن جوهريًا (ISPA) بوضع FTAs في بيئات القسم 1 أو المنطقة 0.

يتم مسح كل نقطة مرة واحدة كل 4 ثوانٍ. تتوفر البيانات في نهاية كل مسح؛ لا توجد زمن وصول معالجة إضافية. يتم إجراء اكتشاف المزدوجة الحرارية المفتوحة (OTD) اختياريًا في كل قياس. إذا تم التمكين، يتم إجراء اختبار OTD مباشرة بعد تحويل A/D. إذا أشار الاختبار إلى وجود مزدوجة حرارية مفتوحة، فلن يتم نشر البيانات من التحويل الذي تم الانتهاء منه للتو. لمنع مسارات الأرضية الزائفة من التأثير على القراءات، يتم إجراء اكتشاف خطأ الأرض. تم تجهيز جميع FTAs عن بعد RHMUX بمرجع تقاطعي بارد محلي. يتم تكوين RHMUX IOP في نظام TPS PM كنظام LLMUX قياسي. يسمح هذا باستخدام RHMUX في الإصدار 300 وأنظمة أكبر.
