جيه جنرال إلكتريك IC693NIU004 فانوك 90-30 سلسلة وحدة واجهة شبكة إيثرنت

GE General Electric IC693NIU004 Fanuc 90-30 series وحدة واجهة شبكة إيثرنت

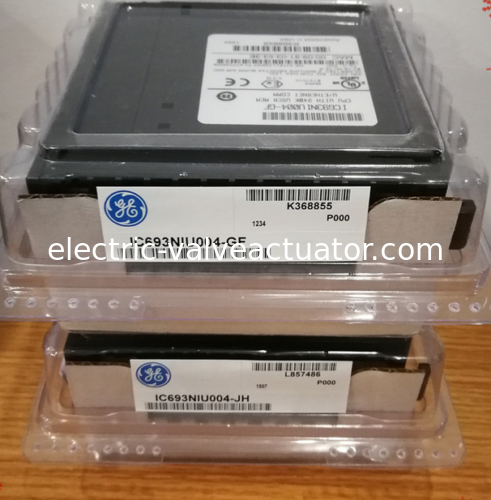

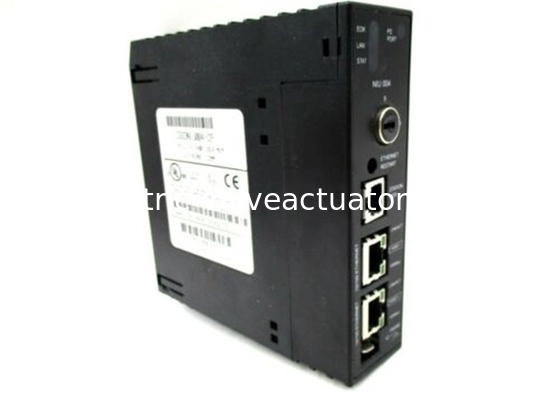

إن IC693NIU004 هي وحدة واجهة شبكة إيثرنت من سلسلة GE Fanuc 90-30. تعمل هذه الوحدة كمحطة بيانات عالمية (EGD) عبر الإيثرنت، حيث تتبادل بيانات الإدخال والإخراج والبيانات الخاصة بالحالة والتحكم عبر الشبكة. تأتي الوحدة مع 8 مصابيح LED، وزر إعادة تشغيل إيثرنت، و3 موصلات منفذ، وعلامة توصيل أرضي للدرع. يمكن تحديد موقع ملصق عنوان Mac على الجزء الخارجي من الوحدة. تأتي IC693NIU004 ENUI مع 8 مصابيح LED. ترتبط EOK و LAN و STAT و PS إلى حالة الوحدة. ترتبط المصابيح الأربعة الأخرى بمنفذي RJ-45. لا يرتبط مصباح LED الخاص بمصدر الطاقة بمنافذ الإيثرنت ولكنه يشير فقط إلى وجود حركة مرور عبر المنافذ التسلسلية لمصدر طاقة الوحدة. يمكن أن تكون مصابيح EOK و LAN و STAT قيد التشغيل/إيقاف التشغيل أو الوميض ببطء أو الوميض بسرعة. تشير هذه المصابيح إلى حالة واجهات الإيثرنت، وحركة المرور في منافذ الإيثرنت (مصباح LAN LED) وحدوث حدث استثنائي. يأتي كل منفذ RJ-45 مع 2 مصابيح LED كما هو الحال في منفذ RJ-45 الخاص بالكمبيوتر الشخصي. يضيء المصباح المسمى LINK/ACT عند وجود الرابط فعليًا ويومض عند اكتشاف حركة مرور على هذا المنفذ. يضيء المؤشر الآخر المسمى 100 ميجابت في الثانية للإشارة إلى أن الاتصال هو 100 ميجابت في الثانية

تفاصيل سريعة

منتجات أخرى فائقة

يحتوي زر إعادة تشغيل إيثرنت على وظيفتين: إجراء اختبار LED وإعادة التشغيل. سيؤدي الضغط على زر إعادة تشغيل إيثرنت إلى تعطيل اتصالات الإيثرنت، وهذا يشمل أي اتصال بأجهزة أخرى متصلة بالمفتاح المضمن. عند الضغط على زر إعادة تشغيل إيثرنت، تضيء المصابيح السبعة في وقت واحد. يجب على المرء التأكد من إيقاف تشغيل المصابيح وتشغيلها. ثم تقوم الواجهة بإعادة التشغيل. يتم تشغيل تشخيصات الطاقة وإعادة تشغيل برنامج الواجهة إلى الحالة التشغيلية.

يستخدم منفذ RS-232، 6 سنون، RJ-11 لتوصيل محطة طرفية أو محاكي طرفية للوصول إلى برنامج مدير المحطة على واجهة الإيثرنت. تُستخدم ميزة مدير المحطة لاختبار اتصالات الإيثرنت واستكشاف الأخطاء وإصلاحها. ومع ذلك، فإن استخدامه اختياري. يتم استخدام كابل IC693CBL316A لتوصيل المحطة الطرفية أو المحاكي أو محمل البرنامج بالإيثرنت. يمكن للمستخدم العثور على 2 منفذ إيثرنت RJ-45 على NIU. يمكن توصيل واحد أو كلاهما بأجهزة إيثرنت أخرى. يستشعر كل منفذ تلقائيًا معدل البيانات (10 ميجابت في الثانية أو 100 ميجابت في الثانية)، ونصف أو مزدوج كامل وترتيب الكابلات: إما مباشر أو متقاطع. يمكن أن تكون الكابلات المستخدمة للاتصال بـ ENUI إما محمية أو غير محمية، مباشرة أو متقاطعة. تجدر الإشارة إلى أنه لا ينبغي توصيل منفذي الإيثرنت بنفس الجهاز لأن هذا سيؤدي إلى تكرار الحزم. قبل استخدام Ethernet NIU على الشبكة، يجب تكوينه باستخدام برنامج CIMPLICITY Machine Edition Logic Developer. يستخدم هذا في:

• تخصيص عنوان IP لـ ENUI
• تحديد قناع الشبكة الفرعية والبوابة الافتراضية وعنوان خادم الاسم
• إعداد مراسلة تبادل البيانات العالمية عبر الإيثرنت بين ENIU ووحدة (وحدات) التحكم

تثبيت Ethernet NIU في اللوحة الأساسية لوحدة المعالجة المركزية

• تأكد من إيقاف تشغيل طاقة اللوحة الأساسية.
• قم بمحاذاة الوحدة مع الفتحة 1 والموصل. قم بإمالة الوحدة لأعلى بحيث يشتبك الخطاف الخلفي العلوي للوحدة مع الفتحة الموجودة على اللوحة الأساسية.
• قم بتدوير الوحدة لأسفل حتى تتزاوج الموصلات ويتم تثبيت ذراع القفل الموجود في الجزء السفلي من الوحدة في مكانه، مع إشراك الشق الموجود على اللوحة الأساسية.
• تحقق من الوحدة للتأكد من أنها في مكانها الصحيح.
• قم بتوصيل منفذ أو كلا منفذي الإيثرنت على واجهة الإيثرنت بالشبكة.
