GE FANUC IC693CHS393F محسّن 10-SLOT REMOTE BASE EXPANSION EMI ضمان سنة واحدة

GE FANUC IC693CHS393F قاعدة توسيع عن بعد بـ 10 فتحات بضمان EMI لمدة عام واحد

تفاصيل سريعة

1. العلامة التجارية :GE
2. الموديل :IC693CHS393F
3. مكان المنشأ : الولايات المتحدة الأمريكية

منتجات أخرى فائقة

لا يمكن أن يزيد طول الكابل الذي يربط جميع اللوحات الأساسية في النظام الذي يستخدم اللوحات الأساسية عن بعد عن 700 قدم. لا يمكن أن تقف اللوحة الأساسية عن بعد بمفردها. يجب توصيلها بنظام يحتوي على وحدة معالجة مركزية (CPU). يمكن أن تكون وحدة المعالجة المركزية في PLC أو في جهاز كمبيوتر شخصي مزود ببطاقة واجهة كمبيوتر شخصي (راجع الفصل 11). يتم تسهيل الإمكانية عن بعد من خلال العزل المدمج في اللوحة الأساسية عن بعد بين مصدر منطق +5 فولت المستخدم بواسطة وحدات الإدخال/الإخراج الموجودة في اللوحة الأساسية عن بعد ومصدر دائرة الواجهة المرتبطة بواجهة توسيع ناقل الإدخال/الإخراج. يساعد العزل على منع المشكلات المرتبطة بظروف الأرض غير المتوازنة. يعتمد الحد الأقصى لعدد اللوحات الأساسية عن بعد المسموح بها لكل نظام على نوع وحدة المعالجة المركزية التي يتم استخدامها معها. بالنسبة لوحدات المعالجة المركزية 331 و 340 و 341، الحد الأقصى هو 4. بالنسبة لوحدات المعالجة المركزية المرقمة 350 وما فوق، الحد الأقصى هو 7. تحتوي كل لوحة أساسية عن بعد على موصل توسيع من النوع D بـ 25 سنًا مثبتًا في طرفها الأيمن للتوصيل باللوحات الأساسية الأخرى. تتوفر اللوحات الأساسية عن بعد بحجمين؛ 5 فتحات (IC693CHS398) و 10 فتحات (IC693CHS392) لا تدعم اللوحة الخلفية عن بعد وحدات الخيارات الذكية التالية: PCM و ADC و BEM330 و CMM. يجب تركيب هذه الوحدات في اللوحة الأساسية لوحدة المعالجة المركزية. يمكن تركيب جميع وحدات الإدخال/الإخراج ووحدات الخيارات الأخرى في أي نوع من اللوحات الأساسية. اللوحات الأساسية عن بعد هي نفس الحجم المادي، وتستخدم نفس النوع من مصادر الطاقة، وتدعم نفس وحدات الإدخال/الإخراج ووحدات الخيارات مثل اللوحات الأساسية للتوسيع. تحتوي كل لوحة أساسية عن بعد على مفتاح DIP لتحديد رقم الرف.

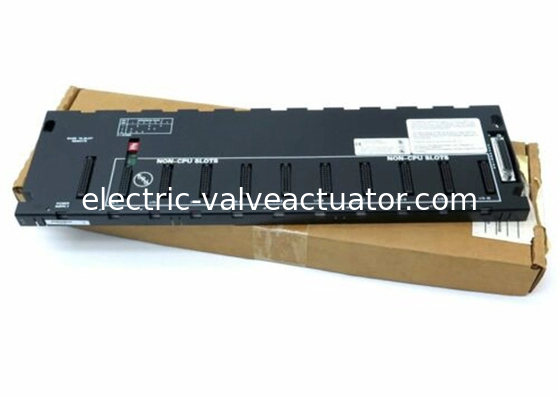

GE Fanuc IC693CHS393 عبارة عن لوحة أساسية عن بعد بـ 10 فتحات.تم تصميم هذا المكون لنظام GE Series 90-30 PLC. عند تشغيل أي تطبيقات، يجب أن يكون المستخدمون على دراية ببعض الأشياء المتعلقة بهذه الوحدة.أولاً، في أي نظام يستخدم اللوحات الأساسية عن بعد،يجب أن يقل إجمالي طول الكابل الذي يربط جميع اللوحات الأساسية عن 700 قدم. أيضًا، لا يمكن أن تكون اللوحة الأساسية عن بعد وحدة قائمة بذاتها. بدلاً من ذلك، يجب توصيلها بنظام يحتوي على وحدة معالجة مركزية (CPU). قد تكون وحدة المعالجة المركزية هذه في وحدة تحكم منطقية قابلة للبرمجة (PLC) أو في جهاز كمبيوتر شخصي. ومع ذلك، يجب أن يكون الكمبيوتر الشخصي مزودًا ببطاقة واجهة كمبيوتر شخصي.

تحتوي اللوحة الأساسية عن بعد على عزل مدمج. هذا بين مصدر منطق +5 فولت المستخدم بواسطة وحدات الإدخال/الإخراج الموجودة في اللوحة الأساسية عن بعد ومصدر دائرة الواجهة، المرتبط بواجهة توسيع ناقل الإدخال/الإخراج.يمكن أن تؤدي ظروف الأرض غير المتوازنة إلى حدوث مشكلات، لذلك من المهم الحصول على عزل لمواجهة هذه المشكلات. سيحدد نوع وحدة المعالجة المركزية (CPU) في النظام عدد اللوحات الأساسية عن بعد التي يمكن استخدامها. الحد الأقصى هو 4 لوحدات المعالجة المركزية 331 و 340 و 341. بالنسبة لجميع وحدات المعالجة المركزية المرقمة 350 وما فوق، الحد الأقصى لعدد الوحدات التي يمكن استخدامها هو 7.





هناك عدد قليل من وحدات الخيارات الذكية غير مدعومة بواسطة اللوحة الخلفية عن بعد - PCM و CMM و ADC و BEM330. لاستخدام هذه الوحدات، يجب على المستخدم تركيبها في اللوحة الأساسية لوحدة المعالجة المركزية.يمكن تركيب جميع وحدات الإدخال/الإخراج ووحدات الخيارات الأخرى في أي نوع من اللوحات الأساسية. على غرار اللوحات الأساسية للتوسيع، تستخدم اللوحات الأساسية عن بعد نفس النوع من مصادر الطاقة وتدعم نفس وحدات الإدخال/الإخراج ووحدات الخيارات. كما أنها بنفس الحجم المادي.في الطرف الأيمن من كل لوحة أساسية عن بعد، يوجد موصل توسيع من النوع D بـ 25 سنًا. هذا للتوصيل باللوحات الأساسية الأخرى. تحتوي كل لوحة أساسية عن بعد أيضًا على مفتاح DIP لتحديد رقم الرف.
