تفاصيل المنتجات

المنزل المنتجات

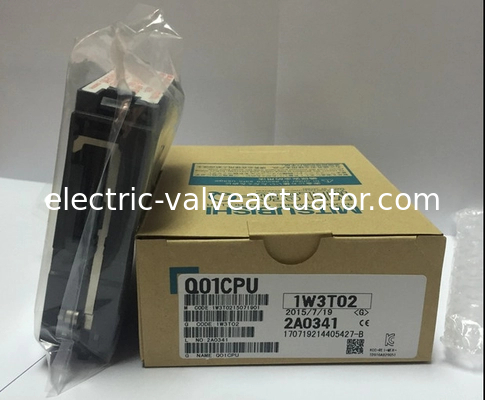

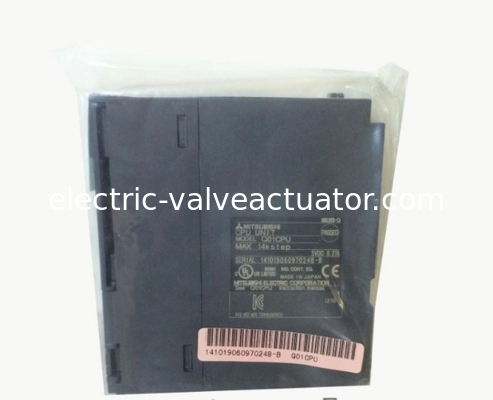

وحدة تحكم منطقية قابلة للبرمجة من ميتسوبيشي Q01CPU MELSEC-Q PLC، سعة البرنامج 56 كيلوبايت

Name: وحدة تحكم منطقية قابلة للبرمجة من ميتسوبيشي Q01CPU MELSEC-Q PLC، سعة البرنامج 56 كيلوبايت
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: Mitsubishi
Price: 210.00 USD
Availability: InStock

الاسم التجاري:	Mitsubishi
رقم الطراز:	Mitsubishi
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
القدرة على التوريد:	In Stock

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin:

Japan

إصدار الشهادات:

Packaging Details:

New Original Box

Supply Ability:

In Stock

وصف المنتج

وصف المنتج بالتفصيل

الفئة:	وحدة تحكم المنطق القابلة للبرمجة	الموديل:	Q01CPU
العلامة التجارية:	ميتسوبيشي	بلد المنشأ:	اليابان
النوع:	وحدة تحكم عن بعد	السلسلة:	MELSEC-Q
سعة البرنامج:	56 كيلو بايت	الجهد الكهربي:	5 فولت تيار مستمر
أبرز الميزات:	وحدات تحكم PLC إيثرنت , الأتمتة الصناعية باستخدام PLC

وحدة تحكم المنطق القابلة للبرمجة من ميتسوبيشي Q01CPU MELSEC-Q PLC بسعة برنامج 56 كيلو بايت

المواصفات

السمة	القيمة
للاستخدام مع	سلسلة MELSEC Q
عدد وحدات الإدخال/الإخراج	2048
سلسلة الشركة المصنعة	MELSEC Q
نوع الإدخال	تناظري، رقمي
فئة الجهد	5 فولت تيار مستمر
نوع الإخراج	تناظري، رقمي
نوع منفذ الاتصال	RS232C
سعة البرنامج	56 كيلو بايت
واجهة البرمجة	الكمبيوتر، لوحة التشغيل
درجة حرارة التشغيل الدنيا	0 درجة مئوية
النسخ الاحتياطي للبطارية	نعم
نوع التركيب	سكة DIN
الذاكرة	94 كيلو بايت
العمق	98 ملم
الأبعاد	89.3 × 27.4 × 98 ملم
درجة حرارة التشغيل القصوى	+55 درجة مئوية
الطول	89.3 ملم
الحد الأقصى للإدخالات/الإخراج	8192
عدد منافذ الاتصال	1
العرض	27.4 ملم

ميزات نظام MELSEC Q

وحدات المعالجة المركزية

يوفر نظام MELSEC Q مجموعة واسعة من وحدات المعالجة المركزية:

● طراز QCPU الأساسي

– Q00JCPU

– Q00CPU

–Q01CPU

● طراز QCPU عالي الأداء

– Q02CPU

– Q02HCPU

– Q06HCPU

– Q12HCPU

–Q25HCPU

● طراز QCPU عالمي

– Q00UJCPU

– Q00UCPU

– Q01UCPU

– Q02UCPU

– Q03UDCPU

– Q03UDECPU

– Q04UDHCPU

– Q04UDEHCPU

– Q06UDHCPU

– Q06UDEHCPU

– Q10UDHCPU

– Q10UDEHCPU

– Q13UDHCPU

– Q13UDEHCPU

– Q20UDHCPU

– Q20UDEHCPU

– Q26UDHCPU

– Q26UDEHCPU

● معالج CPU

– Q02PHCPU

– Q06PHCPU

– Q12PHCPU

– Q25PHCPU

● معالج CPU زائد عن الحاجة

– Q12PRHCPU

– Q25PRHCPU

الوحدات الأساسية

تتضمن Q00JCPU و Q00UJCPU وحدة تزويد الطاقة ووحدة المعالجة المركزية والوحدة الأساسية الرئيسية بخمس فتحات.

يجب تركيب جميع وحدات المعالجة المركزية الأخرى على الوحدة الأساسية الرئيسية. بالإضافة إلى ذلك، يمكن تركيب وحدة أو وحدتي تزويد طاقة

وما يصل إلى اثني عشر وحدة.

يمكن توصيل وحدات القاعدة الإضافية بالوحدة الأساسية الرئيسية عبر كابل ناقل. تتوفر وحدات القاعدة الإضافية مع أو بدون فتحات لوحدة تزويد طاقة منفصلة ومع فتحات لما يصل إلى اثني عشر وحدة.

يمكن لـ Q00JCPU و Q00UJCPU معالجة ماكس. 16 وحدة على وحدة قاعدة رئيسية واحدة واثنين

وحدات القاعدة الإضافية.

يمكن تمديد وحدات المعالجة المركزية Q00CPU و Q01CPU و Q00UCPU و Q01UCPU و Q02UCPU بما يصل إلى أربع وحدات قاعدة إضافية و 24 وحدة إجمالاً (36 وحدة مع Q02UCPU).

باستثناء Q12PRHCPU و Q25PRHCPU، يمكن تمديد جميع أنواع المعالجات المركزية الأخرى بسبع وحدات قاعدة إضافية بحد أقصى 64 فتحة إجمالاً. المسافة القصوى بين الوحدة الأساسية الرئيسية وآخر وحدة قاعدة إضافية هي 13.2 متر، بحيث يمكن تركيب الوحدات الأساسية داخل الخزانة مع بعض المسافة بين بعضها البعض.

توصيل وحدات القاعدة الإضافية بنظام PLC زائد عن الحاجة

من غير الممكن توصيل وحدة قاعدة إضافية بوحدة قاعدة رئيسية مع معالج CPU زائد عن الحاجة حتى الرقم التسلسلي 09012... يمكن إجراء التوسيع بواسطة محطة الإدخال/الإخراج عن بعد عبر شبكة MELSECNET/H.

من الممكن توصيل وحدة قاعدة رئيسية مع Q12PRHCPU أو Q25PRHCPU زائد عن الحاجة بدءًا من الرقم التسلسلي 09012... حتى سبع وحدات قاعدة إضافية بحد أقصى مع 63 وحدة إجمالاً.

يجب أن تكون وحدة القاعدة الإضافية الأولى من النوع Q65WRB، ويمكن أن تكون الوحدة الثانية إلى السابعة من النوع Q68RB.

ما يصل إلى 8192 مدخلات ومخرجات

يمكن لأنواع المعالجات المركزية Q02(H) إلى Q25H، ومعالجات CPU النموذج العالمي من Q03UD(E)CPU فصاعدًا، وجميع معالجات CPU ومعالجات CPU الزائدة عن الحاجة معالجة ما يصل إلى 4096 مدخل/مخرج مباشرة على الوحدة الأساسية. جنبًا إلى جنب مع وحدات الإدخال/الإخراج عن بعد، يمكن لهذه المعالجات المركزية معالجة ما يصل إلى 8192 نقطة إدخال/إخراج.

يمكن لـ Q02UCPU معالجة ما يصل إلى 2048 مدخل/مخرج مباشرة وما يصل إلى 8192 مدخل/مخرج إجمالاً.

تعالج Q00JCPU و Q00UJCPU 256 نقطة إدخال/إخراج مباشرة. تعالج Q00CPU و Q00UCPU و Q01CPU أو Q01UCPU 1024 نقطة إدخال/إخراج. مع أنواع المعالجات المركزية هذه، يتم تمديد الرقم إلى 2048 نقطة وإلى 8192 نقطة مع معالجات PLC النموذج العالمي عن طريق وحدات الإدخال/الإخراج عن بعد.

معالجة البرامج عالية السرعة

تقوم أنواع المعالجات المركزية التي تحتوي على حرف "H" إضافي (مثل Q12HCPU أو Q25HCPU أو Q12PHCPU) بمعالجة أسرع للبرنامج. وقت التشغيل لتعليمات LD (تحميل) بواسطة Q02CPU هو 79 نانو ثانية. يتم تنفيذ نفس التعليمات في 34 نانو ثانية بواسطة معالج CPU من النوع H.

تزيد وحدة المعالجة المركزية PLC النموذج العالمي من سرعة المعالجة بالإضافة إلى ذلك. يستغرق وقت التشغيل لتعليمات LD المذكورة أعلاه 20 نانو ثانية فقط مع Q03UDCPU و 9.5 نانو ثانية فقط مع وحدات المعالجة المركزية من Q04UDCPU فصاعدًا.

مع نظام MELSEC الجديد

الوحدات الأساسية الرئيسية Q مع الذاكرة والمعالج المدمجين، يكون نقل البيانات إلى وحدات الإدخال/الإخراج ووحدات الوظائف الذكية ووحدات الشبكة أسرع بكثير مقارنة بالوحدات الأساسية السابقة. الوصول إلى Q02HCPU إلى وحدة وظائف ذكية هو 20 ميكرو ثانية لكل كلمة 7 مرات أسرع من Q2ASHCPU. دورة التحديث لشبكة MELSECNET/10 أسرع بحوالي 4.3 مرات مقارنة بـ Q02HCPU وتحتاج فقط إلى 4.6 مللي ثانية لـ 8 كيلو كلمة.

منتجات مماثلة

Q12PHCPU	Q25PHCPU	Q12PRHCPU	Q25PRHCPU	Q170MCPU	Q170MCPU-S1
Q03UDVCPU	Q04UDVCPU	Q06UDVCPU	Q13UDVCPU	Q26UDVCPU	Q172CPU
Q00JCPU	Q00JCPU-SET	Q00JCPU-S8-SET	Q00CPU	Q01CPU	Q02CPU
Q12HCPU	Q06HCPU	Q02HCPU	Q25HCPU	Q12PHCPU	Q25PHCPU
Q00UJCPU	Q00UJCPU-SET	Q00UJCPU-S8-SET	Q00UCPU	Q01UCPU	Q02UCPU
Q03UDCPU	Q04UDHCPU	Q06UDHCPU	Q10UDHCPU	Q13UDHCPU	Q20UDHCPU
QS001CPU	Q26UDHCPU	Q03UDECPU	Q04UDEHCPU	Q06UDEHCPU	Q10UDEHCPU
Q13UDEHCPU	Q20UDEHCPU	Q26UDEHCPU	Q50UDEHCPU	Q100UDEHCPU	Q02PHCPU
Q172CPUN	Q173CPU	Q173CPUN	Q172LX	Q172EX	Q173PX
Q173DV	Q170BAT	Q172HBCBL05M	Q172HBCBL1M	Q172HBCBL5M	Q172J2BCBL05M

التكوين العام

ما هي تفاصيل قطع غيار ميتسوبيشي الخاصة بنا؟

جميع قطع غيار ميتسوبيشي جديدة وأصلية مع العبوة.
وقت الضمان: 180 أو 360 يومًا.

خدمة جيدة في WTL:

> نحن نقدم جودة عالية، وتسليم سريع، وسعر تنافسي لمحركات ومحركات سيرفو ميتسوبيشي.

> يرجى إرسال طلب عرض الأسعار الخاص بك للحصول على أحدث الأسعار.

> عادةً، سنقوم بشحن العناصر في غضون 1-2 أسابيع بعد استلام الدفعة.

> يمكننا الشحن إليك عن طريق UPS/DHL//EMS/Fedex. يرجى الاتصال بنا وسوف نستخدم الطرق المفضلة لديك.

> لدينا مخزون كبير والأسعار متغيرة، لذلك في بعض الأحيان تكون الأسعار التي ننشرها غير دقيقة. إذا لزم الأمر، يرجى الاتصال بنا للحصول على أسعار محددة.

المسؤولية:

WTL ليست مسؤولة عن أي إصابة شخصية أو تلف في الممتلكات ناتج عن استخدام هذا الجهاز. إنها

مسؤولية المشتري فيما يتعلق بالتعامل الآمن وتشغيل هذا الجهاز والتحقق من أن الجهاز متوافق مع

آلاتهم.
