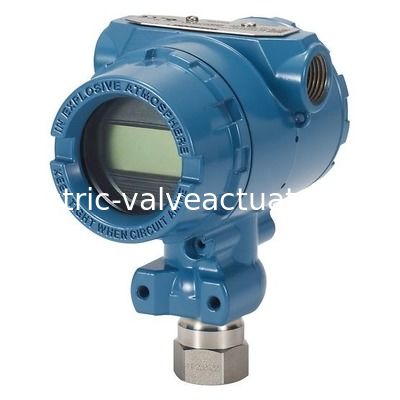

Rosemount™ 2088 مقياس ومُرسل ضغط مطلق من سبائك الفولاذ المقاوم للصدأ 316L C-276 NSF NACE® في موقع خطير

Rosemount™ 2088 مقياس ومُرسل ضغط مطلق من سبائك الفولاذ المقاوم للصدأ 316L C-276 NSF NACE® في موقع خطير

الاسم التجاري: Rosemount
رقم الطراز: 2088 GAGE ​​والضغط المطلق
الـ MOQ: 1
السعر: Negotiations
معلومات مفصلة
مكان المنشأ:
أمريكا
المواد المبللة في العملية:
316L SST ، سبيكة C-276
بروتوكول الاتصالات:
4-20 Ma Hart® ، 1-5 V Low Power Hart®
تفاصيل التغليف:
مربع أصلي جديد
إبراز:

مرسل ضغط NSF 2088,مرسل ضغط 2088 في موقع خطير,مرسل ضغط من سبائك الفولاذ المقاوم للصدأ 316L

,

Hazardous Location 2088 Pressure Transmitter

,

316L SST Alloy Pressure Transmitter

وصف المنتج

Rosemount TM 2088 ناقل الضغط المقياسي والمطلق 316L SST ، سبيكة C-276 NSF ، NACE® ، موقع خطير



المواصفات


الضمان حتى سنة واحدة من الضمان المحدود
انخفاض حتى 50:1
بروتوكول الاتصال 4-20 mA HART®، 1-5 فولت HART® منخفضة الطاقة
نطاق القياس ما يصل إلى 4000 بيسيغ (275,8 بار) غيج، ما يصل إلى 4000 بيسيا (275,8 بار) مطلق
المواد المبللة في العملية 316L SST ، سبيكة C-276
التشخيص التشخيص الأساسي
الشهادات/الموافقات NSF، NACE®، الموقع الخطير، انظر المواصفات الكاملة لقائمة كاملة من الشهادات





نموذج 2088 طاقة منخفضة


الإجراءات الحالية لتثبيت وتكوين وصيانة جهاز الإرسال ذكي منخفض الطاقة موديل 2088 متطابقة مع جهاز الإرسال ذكي موديل 2088 بقدرة إنتاج تتراوح بين 4 و 20 مآ.انظر الدليل 00809-0100-4690.


يتم عرض مخطط الأسلاك الحالي وتسلسلات المفاتيح السريعة من طراز 275 HART لخيار طراز 2088 Low Power أدناه.



ضع جهاز الإرسال


فيما يلي أوزان تقريبية لكل جهاز إرسال:


روزمونت 2088 2.44 باوند (1.11 كجم)

(روزمونت) 2090F 2.74 باوند (1.24 كجم)

روزمونت 2090P 2.96 باوند (1.34 كجم).


في كثير من الحالات ، فإن حجمها المدمج ووزنها الخفيف يجعل من الممكن تركيبها مباشرة على الجهاز المعني دون استخدام دعامة تركيب إضافية.تثبيت مباشرة على الحائط، لوحة، أو أنبوب بوصة اثنين باستخدام دعامة التثبيت الاختيارية



إصدار إلكترونيات


قم بتثبيت جهاز الإرسال بحيث يمكن الوصول إلى جانب المحطة. مطلوب إزالة غطاء 0.75 بوصة (19 مليمتر). استخدم سدادة قناة في فتحة القناة غير المستخدمة.ثلاثة بوصات من الفراغ مطلوبة لإزالة الغطاء إذا تم تثبيت عداد.



الختم البيئي للسكن


مطلوب شريط أو لصق مؤقت للخيوط الذكور (PTFE) لتوفير سدادة موثوقة للماء / الغبار وتلبية متطلبات NEMA® Type 4X و IP66 و IP68.استشارة المصنع إذا كانت هناك حاجة إلى تصنيفات أخرى لحماية الدخول.


بالنسبة للخيوط M20 ، قم بتثبيت أقواس القناة إلى التشغيل الكامل للخيوط أو حتى يتم استيفاء المقاومة الميكانيكية.

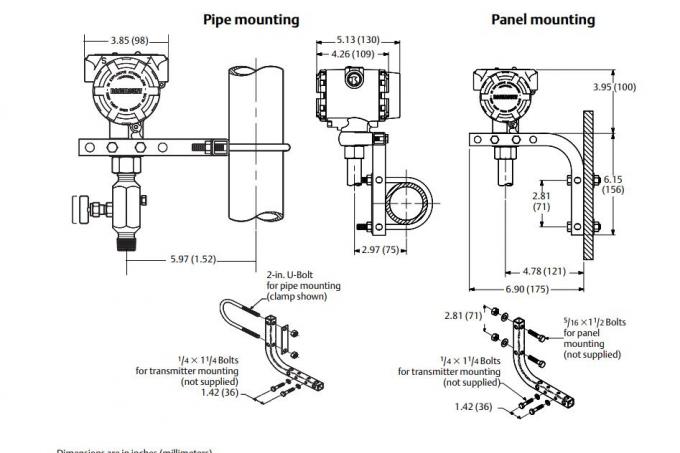

دعامات تركيب


يمكن تركيب أجهزة إرسال Rosemount 2088, 2090F, أو 2090P على لوحة أو أنابيب عبر دعامة تركيب اختيارية (رمز الخيار B4).انظر الشكل 3-1 في الصفحة 32 ومعلومات عن الأبعاد وتكوين التثبيت.



تكوين أمن جهاز الإرسال


هناك أربع طرق أمنية مع أجهزة إرسال روزماونت 2088, 2090F, و 2090P.


‬ مفتاح الأمان

قفل HART®

إعداد أزرار القفل

كلمة السر
