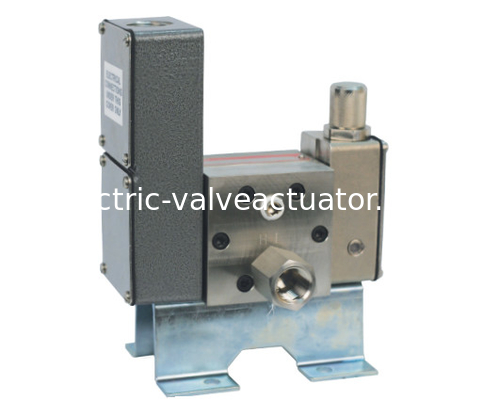

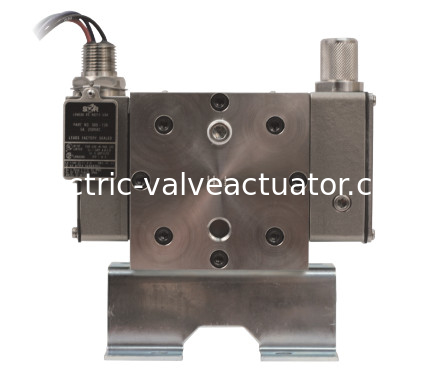

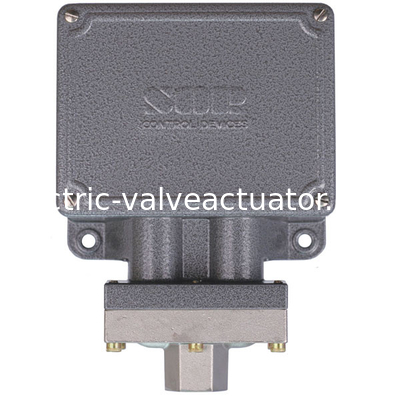

103 AD-EF 212 - N5 -C1A-YY 102/103 مفاتيح الضغط التفاضلية
SOR مفاتيح الضغط
مفاتيح الضغط SOR في هذا الكتالوج مناسبة لمجموعة متنوعة من تطبيقات العملية.
102 مناسبة للتفاضل منخفض إلى عالي عمليات الضغط أو تطبيقات طاقة السوائل حيث الضغوط الساكنة العالية والمتغيرة، عالية زيادة النطاق، وقوة الصدمة، الضغط أو معدلات الدورة من المتوقع. 103 مناسبة لخفضة الوسيط عملية الضغط التفاضلي أو السائل تطبيقات الطاقة حيث نظام مماثل سلوك متوقع.
| psid(في المرحاض)
|
|
| رقم الطراز
|
|
| 103W1 - K212 - N4 - C1A | (7 إلى 100)
|
| 103W1 - K502 - N4 - C1A | (20 إلى 150)
|
| 103W1 - K805 - N4 - C1A | (100 إلى 1000)
|
| 102W1 - K912 - P1-C1A | من 5 إلى 25
|
| 102W1 - K903 - P1 - C1A | من 8 إلى 40
|
| 102W1 - K905 - P1 - C1A | من 10 إلى 60
|
| 102W1 - K603 - P1 - C1A | من 20 إلى 100
|
| 102W1 - K403 - P1 - C1A | من 40 إلى 200
|
| 102W1 - K405 - P1 - C1A | من 50 إلى 300
|
| 102W1- K305 - P1 - C1A | 100 إلى 500
|
| 102W1 - K105 - P1 - C1A | 500 إلى 2500 |
| البناء القياسي
|
||
| السكن | W1 (مقاوم للطقس) | الألومنيوم
|
| إد (ضد الانفجار) | 316SS
|
|
| عنصر التبديل | ك | SPDT 15A @ 250 VAC
|
| إف | SPDT 5A @ 250 VAC
|
|
| الحجاب الحاجز | N4 103-212 | البوليميد المقوى بالتيفلون
|
| 103-502 | فيلم كابتون بوليميد
|
|
| 103-805 | فيلم كابتون بوليميد
|
|
| حلقة O | P1 | (بونا-إن)
|
| منفذ الضغط | C1A | 1/4 NPT ((F) ؛ 316SS |
تم تصميم شجرة نموذجية حسب الطلب
