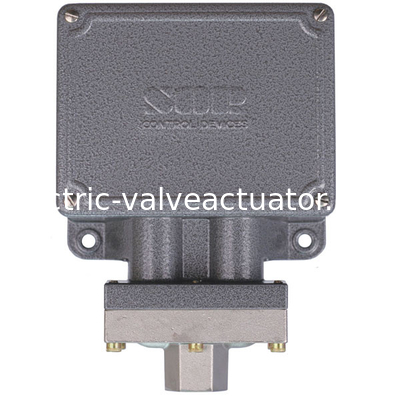

54NN-KK118-N4-B1A
مفاتيح الضغط والفراغلتطبيقات العملية
SOR مفاتيح الضغط
مفاتيح الضغط SOR في هذا الكتالوج مناسبة لمجموعة متنوعة من تطبيقات العملية.
النماذج الأساسية مع الأجزاء الرطبة القياسية هي مناسبة عادة للطاقة الهوائية والزيتية والمياه والعمليات غير السامة.
الدليل على الصفحات 4 و 5. التطبيق الخاص ويمكن تلبية متطلبات عادة عن طريق اختيار المكونات الاختيارية، مثل التبديل العناصر وأنظمة الحجاب الحاجز والضغط انظر كيفية الطلب في الصفحة 3. التطبيقات قد تتطلب خصائص خاصة.
| مقاومة للأجواء
رقم الطراز
|
نطاق قابل للتعديل
الفراغ او الضغط في. Hg (في. wc)
|
| 52NN - K116 - M4 - B1A | (20 - 0 - 20)
|
| 52NN - K117 - M4 - B1A | (40 - 0 - 40)
|
| 54NN - K117 - M4 - B1A | 15 - 0 - 15
|
| 54NN - K118 - M4 - B1A | 30 - 0
|
| 56NN - K216 - M2 - F1A | 30-0-20
|
| 56NN - K316 - M2 - F1A | 30 - 0 - 160 |
البناء القياسي

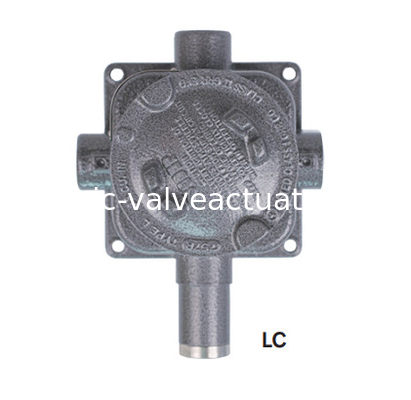

• السكن: NN - الألومنيوم؛ L - الحديد الزهري
• عنصر التبديل: SPDT ؛ K - 15 أمبير @ 250 VAC
• الحجاب الحاجز و الحلقة: N4 - الأساسية (مبللة)
الحجاب الحاجز، TCP؛ حلقة o (مبللة) Buna-N. البستن
56 الحجاب الحاجز الأساسي (المبلل) ، 316SS
• منفذ الضغط: 1/4 NPT ((F) ؛ B1A - الألومنيوم ؛
F1A - فولاذ الكربون
تم تصميم شجرة نموذجية حسب الطلب
