6 NN- K 5 - M4 -C2A- YY
مفاتيح الضغط SOR الأساسية مع أجزاء رطبة قياسية مناسبة عادة للهواء والزيت والماء
والعمليات غير السامة. الخدمة السامة ومتطلبات العملاء الخاصة قد تتطلب
المكونات الاختيارية الرجوع إلى كيفية الطلب في الصفحة 3 للعثور على المكونات الاختيارية، مثل،
كل مكان في
يجب أن يحتوي رقم النموذج، باستثناء الملحقات، على مؤشر.
| مقاومة للأجواء
رقم الطراز
|
قابلة للتعديل
النطاق (زيادة الضغط) فيزي (في المياه)
|
| 12NN - N66 - N4 - B1A | (0.6 إلى 2.5)
|
| 12NN - K614 - N4 - B1A | (2.5 إلى 45.0)
|
| 12NN - K2 - N4 - B1A | 0.4 إلى 20
|
| 12NN - K4 - N4 - B1A | 0.5 إلى 60
|
| 12NN - K5 - N4 - B1A | 0.75 إلى 12
|
| 12NN - K45 - N4 - B1A | من 1 إلى 16 |
| نموذج مقاوم للأجواء
الرقم
|
قابلة للتعديل
النطاق (زيادة الضغط) سيس
|
| 4NN - K2 - N4 - B1A | من 2 إلى 8
|
| 4NN - K4 - N4 - B1A | من 2 إلى 25
|
| 4NN - K5 - N4 - B1A | من 3 إلى 50
|
| 4NN - K45 - N4 - B1A | من 4 إلى 75 |
البناء القياسي

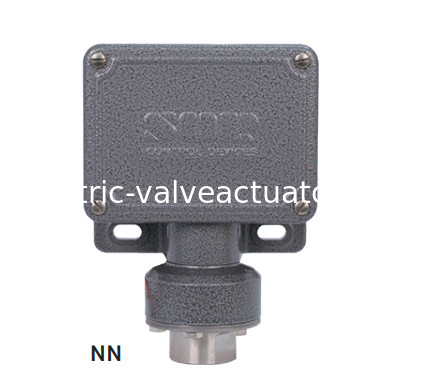

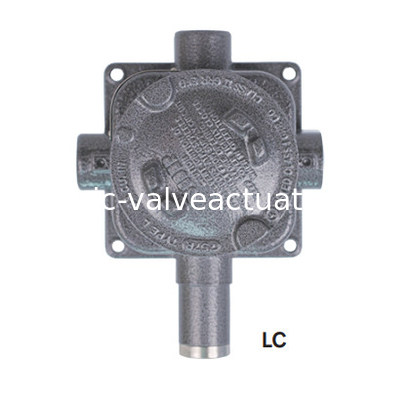

• السكن: NN - الألومنيوم؛ L - الحديد الزهري
• عنصر التبديل: SPDT؛ N - 10 آمبر @
250 فاكس؛ K - 15 أمبير @ 250 فاكس
• الحجاب الحاجز و حلقة O: N4 - الأساسية (مبللة)
الحجاب الحاجز، TCP؛ حلقة o (مبللة) Buna-N
• منفذ الضغط: 1/4 NPT ((F) ؛ B1A - الألومنيوم ؛
F1A - فولاذ الكربون
