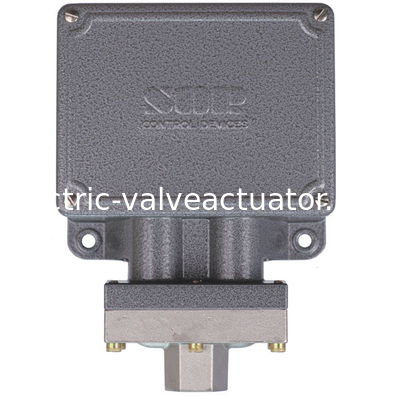

102/103 مفاتيح الضغط التفاضلي هي أدوات قوية مثبتة في المجال.
ويمكن تكوين جهاز استشعار الضغط 102 بمكون من مدمج، ويمكن تكوين جهاز استشعار الضغط 103 بمكون من مزيج من الحاجز والمدخل. ويمكن تكوين جهاز استشعار الضغط 102 للعمل في أماكن غير خطيرة وخطيرة.عناصر التبديل هي SPDT أو DPDT.
102 مناسبة للتفاضل منخفض إلى عالي عمليات الضغط أو تطبيقات طاقة السوائل حيث الضغوط الساكنة العالية والمتغيرة، عالية زيادة النطاق، وقوة الصدمة، الضغط أو معدلات الدورة من المتوقع. 103 مناسبة لخفضة الوسيط عملية الضغط التفاضلي أو السائل تطبيقات الطاقة حيث نظام مماثل سلوك متوقع.
| psid(في المرحاض)
|
|
| رقم الطراز
|
|
| 103W1 - K212 - N4 - C1A | (7 إلى 100)
|
| 103W1 - K502 - N4 - C1A | (20 إلى 150)
|
| 103W1 - K805 - N4 - C1A | (100 إلى 1000)
|
| 102W1 - K912 - P1-C1A | من 5 إلى 25
|
| 102W1 - K903 - P1 - C1A | من 8 إلى 40
|
| 102W1 - K905 - P1 - C1A | من 10 إلى 60
|
| 102W1 - K603 - P1 - C1A | من 20 إلى 100
|
| 102W1 - K403 - P1 - C1A | من 40 إلى 200
|
| 102W1 - K405 - P1 - C1A | من 50 إلى 300
|
| 102W1- K305 - P1 - C1A | 100 إلى 500
|
| 102W1 - K105 - P1 - C1A | 500 إلى 2500 |
| البناء القياسي
|
||
| السكن | W1 (مقاوم للطقس) | الألومنيوم
|
| إد (ضد الانفجار) | 316SS
|
|
| العنصر | ك | SPDT 15A @ 250 VAC
|
| إف | SPDT 5A @ 250 VAC
|
|
| الحجاب الحاجز | N4 103-212 | البوليميد المقوى بالتيفلون
|
| 103-502 | فيلم كابتون بوليميد
|
|
| 103-805 | فيلم كابتون بوليميد
|
|
| حلقة O | P1 | (بونا-إن)
|
| منفذ الضغط | C1A | 1/4 NPT ((F) ؛ 316SS |
