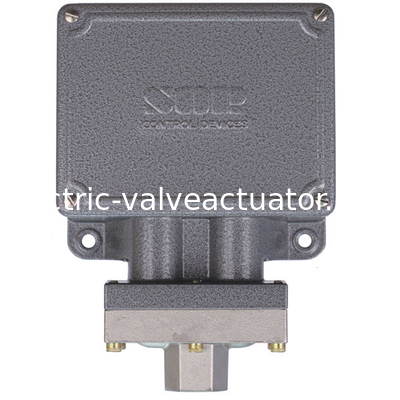

SOR 2RN-KK3-S1-C1A STATIC-O-RING 1/4IN 100-1600PSI مفتاح الضغط
SOR®مفاتيح الضغط هي أدوات صلبة مثبتة في الميدان. عنصر استشعار الضغط في مفتاح الضغط SOR هو تجمع توازن القوة ، يعمل بالبستن.يتم إغلاق عنصر الاستشعار بواسطة الحجاب الحاجز المرن وحلقة O ثابتةهناك مجموعة واسعة من مواد الأجزاء المبللة المتاحة للتوافق مع الوسائط والاحتواء. يمكن لحام الحجاب الحاجز المعدني إلى منفذ الضغط لبعض التطبيقات.وبالتالي القضاء على حلقة o.
معلومات الطلب
مفاتيح الضغط SOR في هذا الكتالوج مناسبة لمجموعة متنوعة من تطبيقات العملية. النماذج الأساسية مع الأجزاء الرطبة القياسية هي
مناسبة عادة للطاقة الهوائية والزيتية والمياه والعمليات غير السامة. الدليل على الصفحات 4 و 5. التطبيق الخاصويمكن تلبية متطلبات عادة عن طريق اختيار المكونات الاختيارية، مثل التبديل العناصر وأنظمة الحجاب الحاجز والضغط انظر كيفية الطلب في الصفحة 3. التطبيقات قد تتطلب خصائص خاصة. استشر ممثل SOR في منطقتك أو المصنع.
| مقاومة للأجواء
رقم الطراز
|
نطاق قابل للتعديل
(زيادة الضغط) سيس
|
| 6NN - K2 - N4 - F1A | من 7 إلى 30
|
| 6NN - K3- N4 - F1A | 12 إلى 100
|
| 6NN - K5- N4 - F1A | 20 إلى 180
|
| 6NN - K45- N4 - F1A | 25 إلى 275
|
| 5NN - K3- N4 - F1A | 25 إلى 240
|
| 5NN - K5- N4 - F1A | 35 إلى 375
|
| 5NN - K45- N4 - F1A | 45 إلى 550
|
| 9NN - K4- N4 - F1A | 100 إلى 500
|
| 9NN - K5- N4 - F1A | 200 إلى 1000
|
| 9NN - K45- N4 - F1A | 200 إلى 1750
|
| 1NN - K45- N4 - F1A | 500 إلى 4000 |
البناء القياسي

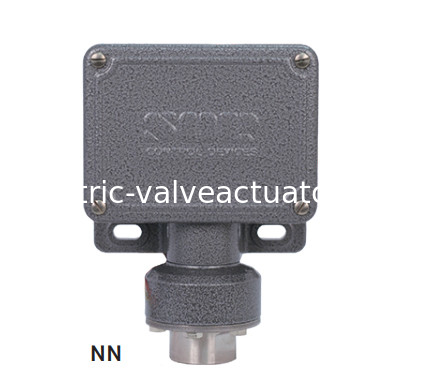

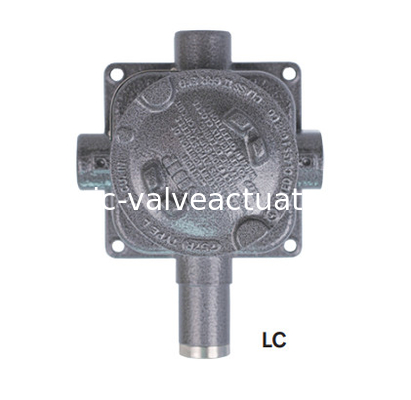

• السكن: NN - الألومنيوم؛ L - الحديد الزهري
• عنصر التبديل: SPDT ؛ K - 15 أمبير @ 250 VAC
• الحجاب الحاجز و حلقة O: N4 - الأساسية (مبللة)
الحجاب الحاجز، TCP؛ حلقة o (مبللة) Buna-N
• منفذ الضغط: 1/4 NPT ((F) ؛ B1A - الألومنيوم ؛
F1A - فولاذ الكربون
