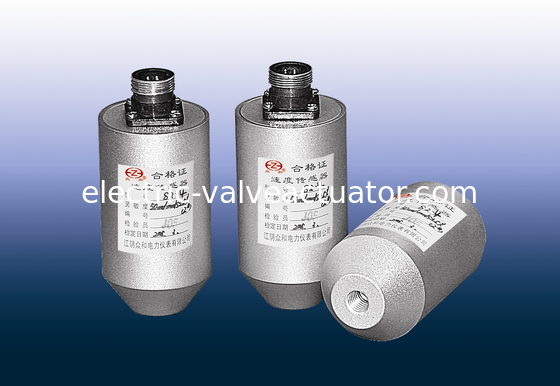

مستشعر السرعة الكهرومغناطيسي من سلسلة SZ-4

مستشعر السرعة الكهرومغناطيسي SZ-4 عبارة عن مستشعر بالقصور الذاتي يستخدم مبدأ الحث المغنطيسي الكهربي لتحويل إشارات الاهتزاز إلى إشارات جهد ، والتي تتناسب مع قيمة سرعة الاهتزاز.يمكن استخدام هذا المستشعر لقياس الاهتزازات الميكانيكية بسرعات منخفضة تصل إلى 5 هرتز.

المواصفات الرئيسية

1. إشارة الخرج تتناسب مع سرعة الاهتزاز ، والتي يمكن أن توازن مجالات قياس الاهتزاز للتردد العالي ، التردد المتوسط ​​، والتردد المنخفض.

2. أجهزة الاستشعار من سلسلة SZ-4 لديها مقاومة مخرجات أقل ونسبة إشارة إلى ضوضاء أفضل.لا توجد متطلبات خاصة لمقابس وكابلات الإخراج ، مما يجعلها سهلة الاستخدام.

3. تصميم المستشعر يلغي المكونات المتحركة الاحتكاكية ، مما ينتج عنه مرونة جيدة وقدرة على قياس الاهتزازات الصغيرة (0.01 مم).

4. يتمتع المستشعر بقدرة معينة على مقاومة الاهتزازات الجانبية (لا تزيد عن 10 جم ذروة)

المعايير الفنية

■ حساس: 50mV / مم / ثانية ± 5٪

طريقة الاختبار: (درجة الحرارة 20 ℃ ± 5 ℃ ، عند 80 هرتز ، السرعة 10 مم / ثانية)

■ حد السعة: 2000 ميكرومتر (ذروة الذروة)

* استجابة التردد: (4 ~ 1000) هرتز ；

■ أقصى تسارع: 10 جرام

■ اتجاه القياس: SZ – 4V (عمودي)

SZ – 4H (أفقي)

■ طريقة التثبيت: استخدم M10 في الفتحة المركزية أسفل المستشعر × 1 تثبيت لولبي ؛

■ الظروف البيئية: مقاومة الغبار والرطوبة

■ درجة حرارة الاستخدام: (-30 ~ 120) ℃ ؛

■ الرطوبة النسبية: ≤ 95٪ (بدون تكاثف) ؛

■ الأبعاد الخارجية: Φ خمسة وثلاثون × 78 مم ؛

■ الوزن: 200 جرام.

دليل الطلب

كود الطلب: SZ-4V (عمودي)

SZ-4H (أفقي)

تثبيت برغي الرسم المخطط التفصيلي
