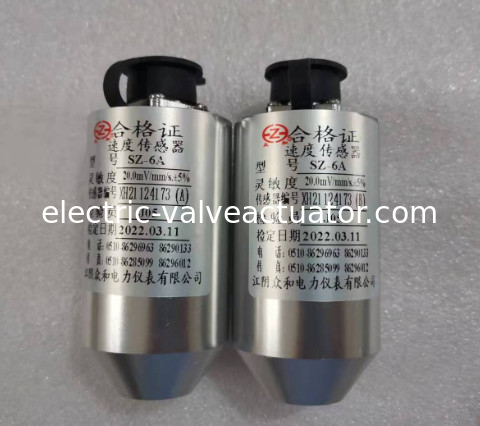

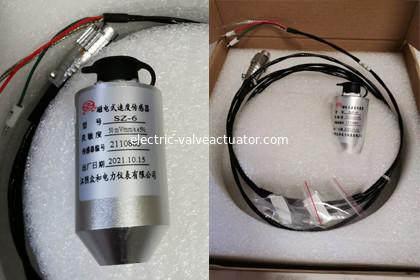

مستشعر السرعة الكهرومغناطيسية من سلسلة SZ Zhonghe SZ-6 SZ-6A SZ-6G

مستشعر السرعة الكهرومغناطيسية من سلسلة SZ Zhonghe SZ-6 SZ-6A SZ-6G

الاسم التجاري: Zhonghe
رقم الطراز: SZ-6 SZ-6A SZ-6G
الـ MOQ: 1 مجموعة
شروط الدفع: تي / ت
القدرة على التوريد: 1000 مجموعات
معلومات مفصلة
مكان المنشأ:
الصين
نموذج:
SZ-6 SZ-6A SZ-6G
عاطفية:
50mV / مم / ثانية
درجة حرارة العمل.:
(-30 120) ℃
تثبيت الاتجاه:
عمودي أو أفقي
การป้องกัน:
IP65
وزن:
200 جرام
حجم التثبيت:
M10 × 1
ماركة:
تشونغخه
تفاصيل التغليف:
صندوق خشبي للتعبئة
القدرة على العرض:
1000 مجموعات
إبراز:

مستشعر السرعة الكهرومغناطيسية من سلسلة SZ

,

مستشعر السرعة الكهرومغناطيسية IP65

,

سرعة التشفير الدوراني الكهرومغناطيسي

وصف المنتج

مستشعر السرعة الكهرومغناطيسية من سلسلة SZ Zhonghe SZ-6 SZ-6A SZ-6G

1 نظرة عامة
يستخدم مستشعر السرعة الكهرومغناطيسي من سلسلة SZ لقياس اهتزاز غطاء المحمل للآلات الدوارة مثل التوربينات والضواغط والمراوح والمضخات.وهو عبارة عن مستشعر كهرومغناطيسي يخرج جهدًا بواسطة ملف متحرك يقطع الخطوط المغناطيسية ، لذلك لا يحتاج إلى توفير الطاقة في العمل وسهولة التركيب.



2 وظائف رئيسية
2.1 تتناسب إشارة الخرج مع سرعة الاهتزاز ، ويمكن أن تأخذ في الاعتبار مجال قياس التردد العالي والتردد المتوسط ​​والاهتزاز منخفض التردد.

2.2 تتميز مستشعرات سلسلة SZ بمقاومة خرج أقل ونسبة إشارة إلى ضوضاء أفضل.بدون متطلبات خاصة على مقابس الإخراج والكابلات ، فإنه سهل الاستخدام.

2.3 ألغى هذا المستشعر مكونات احتكاك الأنشطة في التصميم ، لذا فإن مرونته جيدة ، يمكنك قياس الاهتزاز الطفيف (0.0lmm).

2.4 يتمتع المستشعر بقدرة معينة على الاهتزاز الجانبي المضاد (لا تزيد عن 10 جم ذروة).

2.5 يمكن استخدامه لقياس اهتزاز غلاف المحمل أو الحاوية أو الهيكل (بالنسبة إلى الاهتزاز المطلق للمساحة بالقصور الذاتي).يمكن تركيبها مباشرة على الجزء الخارجي من الماكينة ، وصيانتها سهلة للغاية.



3 المواصفات

3.1 الحساسية:

SZ-2: 30mV / مم / ثانية ، الخطأ: + 5٪ ؛

SZ-6: 50mV / مم / ثانية ، خطأ 5٪ ؛

SZ-4V SZ-4H: 28.5mV / مم / ثانية ، إيهصر + 5٪ ؛

3.2 شروط الاختبار: درجة الحرارة 20 درجة مئوية + 5 درجة مئوية (80 هرتز ، سرعة 10 مم / ثانية) 3.3 السعة: <2000 ميكرومتر (PP) ؛

3.4 استجابة التردد: SZ-2 ، SZ-: (10 ~ 500) هرتز ؛ SZ-4VSZ-4H: (4 ~ 1000) هرتز:

3.5 أقصى تسارع: 10 جرام ؛

3.6 اتجاه القياس: SZ-2 (عموديًا أو أفقيًا) SZ-6 (رأسيًا أو أفقيًا) SZ-4V (رأسيًا) SZ-4H (أفقيًا)

3.7 بيئة الاستخدام: (-30 ~ 120) ج.

3.8 الرطوبة النسبية <95٪ (بدون تكاثف) ؛

3.9 بيئة التشغيل: لا يوجد تآكل ، لا يوجد مجال مغناطيسي قوي في المناطق المحيطة:

3.10 الأبعاد: 35x77 (مم).

3.11 الوزن: حوالي 200 جرام.

3.12 التثبيت: سلسلة SZ الكهرومغناطيسيةيتم تثبيت مستشعر سرعة النوع في الجزء السفلي من الثقب المركزي للمستشعر باستخدام مسامير M10x1.
