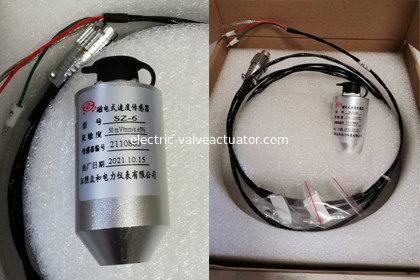

سلسلة SZ مستشعر سرعة الاهتزاز الكهرومغناطيسي SZ-6 SZ-6A SZ-6G Zhonghe

ميزات النظام:

مستشعر السرعة الكهرومغناطيسي من سلسلة SZ هو مستشعر بالقصور الذاتي.يستخدم مبدأ الحث الكهرومغناطيسي لتحويل إشارة الاهتزاز إلى إشارة جهد ، والتي تتناسب مع قيمة سرعة الاهتزاز.يمكن استخدامه لقياس اهتزاز قاعدة المحمل أو الغلاف أو الهيكل (الاهتزاز المطلق بالنسبة لمساحة القصور الذاتي).يتم تثبيته مباشرة خارج الماكينة وهو مناسب للاستخدام والصيانة.

الميزات الوظيفية الرئيسية:

◎ تتناسب إشارة الخرج مع سرعة الاهتزاز ، والتي يمكن أن تأخذ في الاعتبار مجالات قياس الاهتزاز ذات التردد العالي والتردد المتوسط ​​والتردد المنخفض.

◎ تتميز مستشعرات سلسلة SZ بمقاومة مخرجات أقل ونسبة إشارة إلى ضوضاء أفضل.لا توجد متطلبات خاصة لمقابس وكابلات الإخراج ، وهي ملائمة للاستخدام.

يلغي تصميم المستشعر العناصر المتحركة بالاحتكاك ، لذلك يتمتع بمرونة جيدة ويمكنه قياس الاهتزازات الصغيرة (0.01 مم).

◎ يتمتع المستشعر بقدرة اهتزاز معينة مضادة للجانب الجانبي (لا تزيد عن 10 جرام من قيمة الذروة).

◎ يمكن استخدامه لقياس اهتزاز قاعدة المحمل أو الغلاف أو الهيكل (اهتزاز مطلق بالنسبة لمساحة القصور الذاتي).يتم تثبيته مباشرة خارج الماكينة وهو مناسب للاستخدام والصيانة.

المعايير الفنية

1. تتناسب إشارة الخرج مع سرعة الاهتزاز ، والتي يمكن أن تأخذ في الاعتبار مجالات قياس الاهتزاز ذات التردد العالي والتردد المتوسط ​​والتردد المنخفض.

2. أجهزة الاستشعار من سلسلة SZ لديها مقاومة مخرجات أقل ونسبة إشارة إلى ضوضاء أفضل.لا توجد متطلبات خاصة لمقابس وكابلات الإخراج ، وهي ملائمة للاستخدام.

3. في تصميم المستشعر ، يتم التخلص من العنصر المتحرك مع الاحتكاك ، لذلك يتمتع بمرونة جيدة ويمكنه قياس الاهتزازات الصغيرة (0.01 مم).

4. يتمتع المستشعر بقدرة معينة على الاهتزاز الجانبي المضاد (لا تزيد عن 10 جرام من قيمة الذروة).

5. يمكن استخدامه لقياس اهتزاز قاعدة المحمل أو الغلاف أو الهيكل (بالنسبة إلى اهتزاز مساحة القصور الذاتي).يتم تثبيته مباشرة خارج الجهاز ، وهو مريح للغاية للاستخدام والصيانة.

6. الغلاف يعتمد عملية اللحام بالليزر لقشرة الفولاذ المقاوم للصدأ ، ومستوى الحماية يمكن أن يصل إلى IP65.

حساسية

SZ - 2: 30mV / مم / ثانية ، الخطأ ± 5٪ ؛

SZ - 6: 50mV / مم / ثانية ، الخطأ ± 5٪ ؛

SZ-4V و SZ-4H: 28.5mV / مم / ثانية ، مع خطأ ± 5٪ ؛

SZ-6G: حساسية اختيارية (الافتراضي: 50mV / مم / ثانية ، الخطأ: ± 5٪) ؛

شروط الاختبار: (درجة الحرارة 20 ℃ ± 5 ℃ ، مقاسة عند 80 هرتز ، السرعة 10 مم / ثانية)

■ حد السعة: 2000 ميكرومتر (من الذروة إلى الذروة) ؛

■ استجابة التردد: SZ-2، SZ-6، SZ-6G: (10 ~ 500) هرتز؛SZ-4V ، SZ-4H: (4 ～ 1000) هرتز ；

■ تسارع كبير: 10 جرام ؛

■ اتجاه القياس: SZ-2 (عموديًا أو أفقيًا) ، SZ-6 (رأسيًا أو أفقيًا) ، SZ-6G (رأسيًا أو أفقيًا) SZ-4V (نوع رأسي) ، SZ-4H (نوع أفقي)

■ درجة حرارة التشغيل المحيطة: (- 30 ~ 120) ℃ ؛

■ الرطوبة النسبية: ≤ 95٪ RH (بدون تكاثف) ؛

■ بيئة العمل: لا يوجد مجال مغناطيسي قوي ولا يوجد غاز أو سائل أكالة حولها.

* الأبعاد الكلية: Φ ثمانية وعشرون × 76 (مم) ；

■ الوزن: حوالي 200 جرام.

■ طريقة التثبيت: يستخدم مستشعر السرعة الكهرومغناطيسي من سلسلة SZ M10 في الفتحة المركزية أسفل المستشعر × 1 تثبيت برغي.
