مستشعر الضغط الميكانيكي لجهاز إرسال المستوى التفاضلي SWP-T20X

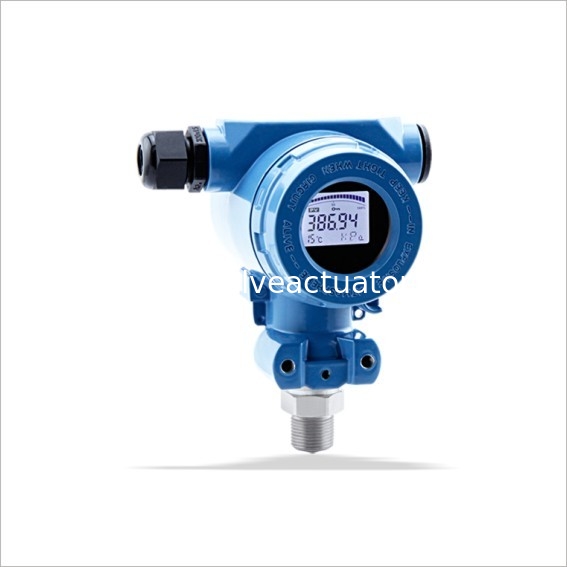

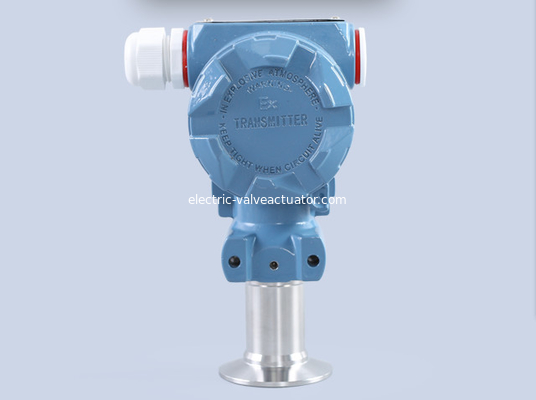

جهاز إرسال الضغط الاقتصادي SWP-T20X جهاز استشعار الضغط الميكانيكي


سummary

يعتمد جهاز إرسال الضغط الاقتصادي من سلسلة Swp-t20x جهاز استشعار السيراميك المستورد بمستوى متقدم دوليًا ، ويتعاون مع المكونات الإلكترونية عالية الدقة ، ويتم تجميعه من خلال عملية صارمة.تم اعتماد تقنية قياس الضغط الجاف بدون سائل وسيط ، مما يعطي اللعب الكامل للمزايا التقنية لمستشعر مقاومة السيراميك ، لذلك فإن جهاز إرسال الضغط من سلسلة swp-t20x لديه أداء تقني ممتاز.ثبات عالي ودقة قياس عالية.

يحتوي جهاز إرسال الضغط الاقتصادي من سلسلة Swp-t20x على مجموعة متنوعة من النماذج والنطاقات وأشكال اتصال العمليات.يمكن استخدامه على نطاق واسع في العديد من المجالات الصناعية مثل البترول ، والصناعات الكيماوية ، والطاقة الكهربائية ، والمعادن ، والصيدلة ، والغذاء ، وما إلى ذلك ، ويمكن أن يتكيف مع مختلف المناسبات ووسائل القياس الصناعية.إنه منتج ترقية مثالي لمقياس الضغط التقليدي وجهاز إرسال الضغط التقليدي ، وأداة قياس ضغط مثالية في مجال الأتمتة الصناعية.

مميزات العين

◆ ثبات عالي ، أفضل من 0.1٪ من الحجم الكامل كل عام.

انحراف صغير في درجة الحرارة بسبب التخلص من السائل الوسيط في عنصر القياس ، لا يحصل المستشعر على دقة قياس عالية فحسب ، بل يتأثر بدرجة أقل أيضًا بدرجة الحرارة.

◆ تم اعتماد IC موثوقية جيدة على نطاق واسع ، مع موثوقية جيدة للدائرة وأداء قوي لمكافحة التداخل.

◆ قابلية التطبيق على نطاق واسع للمنتج يحتوي على مجموعة متنوعة من النماذج وأشكال اتصال العمليات ومواد التصنيع ، والتي يمكن أن تتكيف مع الوسائط المختلفة في القياس الصناعي.

◆ سهولة التركيب والصيانة.المنتج له هيكل معقول ، حجم صغير وخفيف الوزن.يمكن تثبيته مباشرة في أي موضع.

دبليومبدأ orking

تقوم الأداة بتغيير إشارة درجة الحرارة إلى إشارة كهربائية من خلال مستشعر درجة الحرارة ، ثم يقوم المضخم بتضخيم الإشارة الكهربائية وتصفيةها ، والتي يتم إرسالها إلى وحدة تحويل a / d في وحدة المعالجة المركزية للتحويل التناظري إلى الرقمي.أخيرًا ، تقوم وحدة المعالجة المركزية بمعالجة البيانات وعرضها وإخراج PWM.مخطط الكتلة الأساسي هو كما يلي:

يعمل ضغط الوسيط المقاس بشكل مباشر على الحجاب الحاجز الخزفي للمستشعر ، مما يتسبب في أن ينتج الحجاب الحاجز إزاحة صغيرة تتناسب مع الضغط المتوسط.في ظل ظروف العمل العادية ، لا يزيد الحد الأقصى للإزاحة للحجاب الحاجز عن 0.025 مم.بعد أن تكتشف الدائرة الإلكترونية هذا الإزاحة ، فإنها تحول هذا الإزاحة إلى إشارة قياس صناعية قياسية تقابل هذا الضغط.في حالة الضغط الزائد ، يتم توصيل الحجاب الحاجز مباشرة بالركيزة الخزفية الصلبة.نظرًا لأن الفجوة بين الحجاب الحاجز والركيزة هي 0.1 مم فقط ، فإن أقصى إزاحة للحجاب الحاجز في حالة الضغط الزائد يمكن أن تكون 0.1 مم فقط.لذلك ، يضمن الهيكل أن الحجاب الحاجز لن ينتج عنه تشوه مفرط.يتمتع المستشعر بثبات جيد وموثوقية عالية.

تيمعلمة echnical

◆ مستوى الدقة: 0.5

◆ فرق العائد 0.1٪ fs

◆ تأثير درجة الحرارة ± 0.1٪ / 10 ℃

◆ جهد العمل DC 13V ~ 30V

◆ استقرار سنوي ± 0.2٪

◆ خرج إشارة 4 ~ 20mA

نطاق الجهد الزائد المسموح به 150٪

◆ الأبعاد الكلية 120 × ستين × 100 كحد أقصى

◆ أقصى نطاق ضغط 200٪

◆ متوسط ​​درجة الحرارة المسموح بها -20 ~ 70 درجة مئوية -20 ~ 80 درجة مئوية
