| الاسم التجاري: | SWP |
| رقم الطراز: | SWP-T51 |
| الـ MOQ: | 1 مجموعة |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1000 مجموعات |

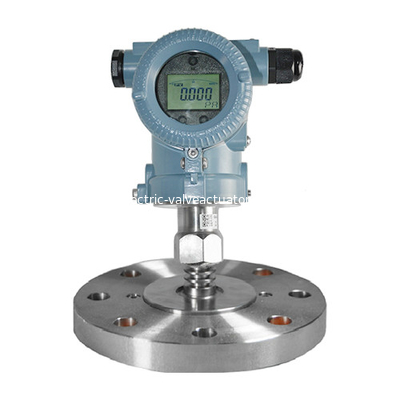

Swp-t61w نوع الغشاء الارسال الضغط الصحي 4-20mA ouput
يتكون جهاز إرسال الضغط / الضغط التفاضلي Swp-t51gp / dp من جهاز إرسال الضغط / الضغط التفاضلي swp-t51 مع جهاز نقل عن بعد مختوم.يمكن أن يتجنب الاتصال المباشر بين الوسيط المقاس والعنصر الحساس لجهاز الإرسال ، وينطبق على المواقف التالية:
1. عندما يكون للوسيط المقاس تأثير تآكل على المفاصل والعناصر الحساسة ؛
2. عندما يكون من الضروري عزل وسط درجة الحرارة العالية من جهاز الإرسال ؛
3. عندما تكون لزوجة الوسيط المقاس عالية أو يوجد تعليق صلب يسهل منعه ؛
4. إذا كان الوسيط المقاس يتجمد بسهولة أو يتبلور من خلال أنبوب ضغط ؛
5. عندما يحتاج الوسيط المقاس إلى الشطف لمنع الاختلاط ؛
6. يجب الحفاظ على الظروف الصحية لمنع التلوث.
| نموذج | الشفرة | تعليمات | ||||||||
| SWP-T51GP | الارسال الضغط عن بعد | |||||||||
| SWP-T51DP | جهاز إرسال الضغط التفاضلي عن بعد | |||||||||
| نطاق الضغط | 4 | 6.2 ～ 37.4 كيلو باسكال | ||||||||
| 5 | 31.1 ～ 186.8 كيلو باسكال | |||||||||
| 6 | 117 690 كيلو باسكال | |||||||||
| 7 | 345 2068 كيلو باسكال | |||||||||
| خرج الإرسال | ه | 4-20mA ، خطي ، تمثيلي / التخميد قابل للتعديل | ||||||||
| ن | 4-20mA ، خطي ، رقمي | |||||||||
| س | 4-20mA ، ذكي ، اتصالات بروتوكول HART | |||||||||
|
حواف ومفاصل المواد الإنشائية
تصريف / صمام تنفيس
عزل الحجاب الحاجز |
22 | 316SS 316SS 316SS | ||||||||
|
تعبئة العملية
نطاق درجة حرارة |
أ | زيت السيليكون 200-40 149 ℃ | ||||||||
| ب | زيت السيليكون 704 15 315 | |||||||||
| ج | سائل خامل -40 149 ℃ | |||||||||
| جهاز الإرسال عن بعد | S1 | جهاز إرسال عن بعد | ||||||||
| S2 | 2 جهاز نقل عن بعد | |||||||||
| رأس العرض (لا تملأ هذا العمود بدون رأس) | م 1 | مقياس تناظري ، متر طولي ، مقياس 0-100٪ | ||||||||
| م 3 | ||||||||||
| شريحة متزايدة | ب 1 | دعم ثني الأنابيب (القطر الخارجي للأنبوب 50-60) | ||||||||
| B2 | دعم ثني الصفائح | |||||||||
| ب 3 | دعم مسطح لتركيب الأنابيب (القطر الخارجي للأنبوب 50-60) | |||||||||
| محول شفة | ن | محول بدون شفة (يتم استخدام خيط أنثى 1/4npt على الحافة لتوصيل الضغط) | ||||||||
| C1 | 1 / 2npt محول شفة أنثى ، وصلة انتقال دافعة وأنبوب دفع ملحوم (فولاذ مقاوم للصدأ) | |||||||||
| C2 | محول شفة ذكر M20 × 1.5 ، وصلة انتقال دافعة وأنبوب نبضي ملحوم (فولاذ مقاوم للصدأ) | |||||||||
|
نوع الانفجار
(بالنسبة للنوع العادي ، لا يتم ملء هذا العمود) |
أنا | درجة Exia CT6 آمنة جوهريًا ومقاومة للانفجار | ||||||||
| د | نوع مقاوم للانفجار ، درجة مقاومة للانفجار Exd Ⅱ BT6 | |||||||||
| طول جهاز الإرسال عن بعد | الوحدة: متر (م) | |||||||||
| نماذج شفة بعيدة PFW ، PTW ، RFW ، EFW (انظر جدول اختيار نموذج شفة) | ||||||||||
| ملاحظة: اكتب E الحد الأدنى للنطاق url / 6 ؛اكتب s الحد الأدنى للنطاق url / 15 | ||||||||||
