سلسلة الاستشعار

ZHJ-2 مستشعر معدل الاهتزاز

مبدأ التشغيل

يمكن لمستشعر الاهتزاز ZHJ-2 إرسال إشارات الاهتزاز إلى إشارات كهربائية باستخدام مبدأ الحث المغناطيسي.

وهي تتكون أساسًا من دائرة مغناطيسية ومكونات ملفوف ومكونات تثبيط الربيع وما إلى ذلك. هناك مكونات لفائف السحب التي يتم تثبيتها بشكل صارم داخل غلاف المستشعر ، ومغناطيس معلق على الغلاف عن طريق غزل. عند تشغيل المستشعر في نطاق تردده ، هناك ستكون حركة نسبية بين الملفوف والمغناطيس ، ستقوم اللفات بقطع خطوط مغناطيسية ، وتولد قوة كهرمائية إدمانية (الجهد الحثي) ، هذا الجهد يتناسب مع معدل الاهتزاز لقذيفة المحساس.

المعلمات Teahnical

1. الحساسية: 30mV / mm / s 2.Accellerayion: 8G

3. قياس المدى: 2mm

4. استجابة التردد: 10 ~ 300 هرتز

5. درجة الحرارة البيئية: -10 ~ 100 ℃ (الرطوبة النسبية ؛ ≤90 ％)

6. طرق القياس: الرأسي والأفقي.

7.Weight: 250G

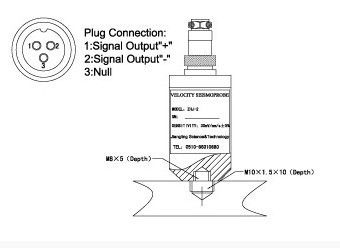

8. الثقب الثابت: M10 × 1.5 × 10 (عمق)

9. البعد الخارجي: φ35 × 60mm
