سلسلة الارسال

JM-B-3B الارسال الاهتزاز

استعمال

       يستخدم هذا المرسل لتحويل درجة الاهتزاز المقيسة إلى خرج إشارة تيار قياسي 4 ~ 20mA ، ويغذيها إلى أنظمة PLC ، DCS أو DEH ، وهي صغيرة الحجم ، مع دقة عالية وسهلة التركيب.

المهام

1. تطبيق صغير لقياس الاهتزاز المطلق (اهتزاز iebearing) للآلات الدوارة.

2.4 ~ 20mA الناتج التناظري الحالي.

3.TDM خرج إشارة متزامن.

المعايير الفنية

1. ، قياس المدى: تردد 10 ~ 300 هرتز

السعة 0 ~ 200µm * ، 0 ~ 500µm (ذروة الذروة)

كثافة 0 ~ 20mm / s * ، 0 ~ 30mm / s ، 0 ~ 40mm / s (قيمة RMS)

2.دقة القياس: ± 0.5 درجة ، خطأ خطي≤1 ％ FS

3. إشارة الإدخال: جهاز استشعار معدل الاهتزاز Zhj-2 ، CWY-DO-Ф8mm الدوامة الحالية الاستشعار

4.إخراج الإخراج: 4 ~ 20ma (تيار مستمر)

5. درجة الحرارة البيئية: -10 ~ 65 ℃

6.الرطوبة النسبية: ≤85 ％

7. السلطة التصويت: DC + 24V

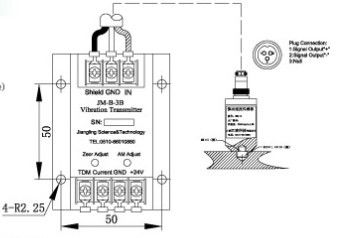

8 الأبعاد الإضافية: 80 مم (الطول) × 64 مم (العرض) × 45 مم (الارتفاع)

9.حجم ونمط ثقب التثبيت: 50 مم (طول) × 50 مم (عرض) (القطر: mm5 مم)
