نظام تحليل خطأ مراقبة الاهتزاز و

JM-B-6E من داخل lineVibration الرصد ونظام تحليل خطأ

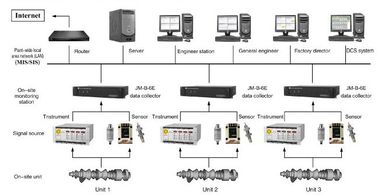

ويشمل النظام collecter intelegent البيانات، يصل مستوى الكمبيوتر تحليل (محطة engneering) والرصد والبرمجيات خطأ نظام التحليل، ونظام الشبكة.

يستخدم collcter البيانات جمب-B-6Eintelegent لacpuisition fieldsignal وتخزين البيانات وpretreatment.Each collecter البيانات intelegent ديه اثنين من المدخلات المرحلة المتبادل قائم و8vibration أو التناظرية المدخلات .Accoring إلى thenumber من النقاط measuning المطلوبة من المعدات والعديد من intelegent collecter البيانات يمكن ان تستعمل.

على كمبيوتر المستوى يصل (محطة الهندسة) لديه system.It ذات قدرة كبيرة لتخزين الكمبيوتر هو المعدات responsiblefor الدولة رونينغ مراقبته، وتحليل الاهتزاز، وقاعدة البيانات التاريخية وإدارة التخزين، analysiscapabilities خطأ.

يتم تشغيل نظام الرصد وanalyaia خطأ البرنامج على الكمبيوتر (محطة مهندس) على مستوى يصل، ويمكن أن يتم تشغيل معدات مراقبة حالة، تحليل الاهتزاز، وإدارة قواعد البيانات، faultdiagnosis وموازنة الحركة وشبكة الاتصالات.

ترتبط جامعي البيانات Intelegent ومحطات الهندسة التي كتبها Ethermet، في الوقت نفسه محطة الهندسة يمكن conecte لشبكة / SIS نظم المعلومات الإدارية من خلال التبديل، وهذا هو لراحة القيادة tplant وطاقم tachnical إلى معرفة أحوال تشغيل المعدات في الوقت المناسب ولاتخاذ القرار scientifiv.

ميزات نظام

تصميم نظام 1.Open و

JM-B-6E لديها مفتوحة بالكامل أفكار وتصميم النظام، وتصميم النظم والبرمجيات وحدات الأجهزة الرمل وفقا لاحتياجات المستخدم لتكوين مرن.

التدرجية جيدة، فمن السهل لتوسيع النظام وفقا لعدد من رصد الأهداف ومراقبة كائن canbe موسع من المعدات واحد إلى إشارات equipment.monitoring متعددة يمكن توسيعها من المعلمة الاهتزاز فقط لمعالجة المعلمات وparamentrs البعض.

فهل يمكن أن يتصل easyily مع نظام الكمبيوتر محطة للطاقة (DCS، نظم المعلومات الإدارية، SIS) وachineve تبادل البيانات

وبناء على tachnology الإنترنت / الإنترانت لتسهيل استخدام LAN، WAN القائمة وaresources شبكة الهاتف مركز شبكة رصد حالة وحدة على مستوى المصانع يمكن أن يبنى.

وظائف النظام

رصد 1.Real وقت والتنبيه

في الوقت الحقيقي معدات الاهتزاز المحوري للرصد، والاهتزاز البلاط، والسرعة، displacement.state من فرقا التوسع.

المعلمات تشغيل المعدات مؤامرة بار والرسم المعدات المحاكاة.

Epuipment الاهتزاز تمرير تردد disply مرة.

اهتزاز magnitute اتجاه رصد plot.optional piont قياس اتجاه التغيير الاهتزاز السعة.

الوقت وتناوب سرعة العرض.

المعدات اللازمة عرض sttus التشغيل.

وظيفة الإنذار على مرحلتين لكل إشارة الاهتزاز، في الوقت الحقيقي حالة قناة إنذار diaply والأحمر للقلق، والأصفر للخطر.

المرحلة contorl حالة إشارة ريكوجنيزيشن.

تخزين البيانات 2.Historical

سيتم تخزين أشكال موجة إشارة المعدات يوما بعد بيانات vubration يوم dynatic والخصائص المهمة للبيانات الاهتزاز.

تسجيل تلقائيا أشكال موجة الأصلية وvibrationcharactors، وفقا لالدورية معدل سرعة التغيير، عند تشغيل المعدات، سرعة gainingor خاسرة (بدء أو إيقاف)، لبناء البيانات الهامة libraryof المعدات.

البيانات الشخصية الاهتزاز تخزينها من قبل كل القنوات بما في ذلك:

تمرير frequencemagnitute، وكثافة / فجوة الجهد (أجهزة الاستشعار الحالية الدوامة)

1 / 2X، 1X، 2X متناسق حجم ومرحلة 1X متناسق.

النسخ الاحتياطي للبيانات التشغيل والبيانات hiatorical، وجعل من الممكن لاستخراج البيانات الهامة لتحليل خارج الخط.

3.THE حادث مستذكرا وتخزين الملفات إنذار

تسجيل 100 إنذارات الماضية، والطاقة العرضية واستعادة المعلومات، بما في ذلك اسم نقطة الاختبار، وقت التنبيه وdisalarm، سرعة الدوران والتردد تمرير وststus التنبيه.

ينذر بالخطر عرض القائمة.

عندما تحول تشكيل دولة عادية إلى حالة الخطر، ونظام تتحول تلقائيا إلى وضع تسجيل حالات الطوارئ، increasingf كثافة تسجيل، وسيتم تخزين بيانات الأحرف الاهتزاز وأشكال موجة الاصليه قبل وبعد التنبيه نقطة.

4.Statements طباعة

جميع رصد وتحليل مؤامرة لديهم وظيفة المعاينة.

البيانات الشخصية الاهتزاز التاريخية، اكتساب وفقدان البيانات بسرعة functon قائمة الطباعة.

قائمة التنبيه وظيفة الطباعة.

التكوين 5.Parameter

وظائف المعلمة confiquration على الخط.

قناة مهام التكوين المعلومات، السمن: اسم قناة، واستشعار نوع، وتحديد الاتجاه، قيمة GUAGE الكاملة، سجل إنذار تخزين.

الإعداد المرن للرصد والمعلمات التآمر.

عن تكوينات الطباعة.

6.Historical إدارة مكتبة البيانات

وستتم إدارة البيانات الاهتزاز التاريخية خلال بدايات وهبوطا اغلاق خصيصا، يمكن أن تكون مفيدة لرصد الاهتزازات والصيانة التفاعلية الذي نظمه pradi.

وإذ تشير إلى وضع الاهتزاز سورينغ العديد من البدايات واغلاق هبوطا، ويمكن توفير قطع تحليل simiar لنظام مراقبة على الخط.

بواسطة OUery قاعدة البيانات، واستخراج علامة الاهتزاز خطأ diagnisis، ويقارن بين الاهتزاز معدات مختلفة خلال العديد من البداية واغلاق هبوطا، ويمكن أن يوفر أساسا لتشخيص الأخطاء.

تصنيف إدارة البيانات hiatorical (الخصائص waveform.vibration، speeddata الهبوط، وبيانات الإنذار، إلخ.). لacilitate الاستفسارات، عرض، البيانات المطبوعة وظائف.

تحليل 7.Viration خطأ

نظام JM-B-6E ديه المعدات حالة عابرة والتنبيه staus تحليلها في الوقت الحقيقي الاهتزاز functions.There هي اثنا عشر نوع من المؤامرات الاهتزاز بيانات: الحانات، قائمة بيانات، الساعة مؤامرة البيانات نطاق، مؤامرة spectrue، AXI أثر المؤامرة، خطط حمال، وتحليل الاتجاهات مؤامرة، مؤامرة القطبية، خريطة المحك، fallsplot، hoospecttum 2D، مركز AXI المؤامرة.

Suppporting التكوين المعلمة على الخط.
