16 أرقام مايكرو الجهد المنخفض أجهزة حماية، رد الفعل السلطة تحكم التعويض التلقائي

16 أرقام مايكرو الجهد المنخفض أجهزة حماية، رد الفعل السلطة تحكم التعويض التلقائي

وصف عام

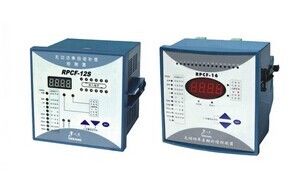

سلسلة RPCF قوة رد الفعل تحكم التعويض التلقائي، استنادا إلى المعالج الصغير المكون من 16، واعتماد فورييه تقدم تتحلل الحساب، للحصول على بيانات موجة السلطة الأساسية، وحدة تحكم تستخدم خصيصا لتعويض قوة رد الفعل في نظام الطاقة مع مصدر موجة التوافقي. جميع المكونات هي من تصاعد سطح التكنولوجيا، لحام قلسي، تفتيش متعددة المراحل، وهذه تجعل كافة وحدات تحكم RPCF تعمل بثبات وبثقة. نوع RPCFC ديه ميناء RS485، بروتوكول قياسي. ويمكن استخدامه كما متر الشبكة.

ميزات وظيفة
1. على أساس من موجة قوة رد الفعل الأساسية، وحساب قوة رد الفعل لتكون في وضع التشغيل، فإنه يمكن تجنب التحول صدمة من أي شكل من أشكال، فإنه يمكن عرض بدقة معامل القدرة من النظام
مع موجة التوافقية.
2. دقة قياس عالية ونطاق عرض واسعة.
3. في الوقت الحقيقي عامل قوة العرض العامة وموجة الأساسية PF.
4. الوقت الحقيقي عرض أسعار تشويه الجهد والتيار.
5. مجموع 12 نوعا من الترميز الناتج يمكن اختيار.
6. 16 دوائر الانتاج كحد أقصى.
7. واجهة ودية الإنسان، عملية مريحة.
8. وضع التحكم المختلفة يمكن تعديلها رقميا، مباشرة وبسهولة.
9. العمليات التلقائية واليدوية، واثنين من وسائط المقدمة.
10. أكثر من الجهد وحماية التيار الكهربائي غائبة المقدمة.
11. حماية ضد superscale من التوافقي موجة الجهد.
12. البيانات لا تضيع حتى إذا كانت السلطة اغلاقها.
13. الحالي إشارة الدخل المقاومة ≤0.01Ω.
14. وظيفة الاتصالات ((MODBUS-RTU RS485) المقدمة.
15. تعويض عامل قوة قادرة على أن تعدل: 0.70 تأخر ~ 0.7 إلى الأمام.

معلمة التقنية الرئيسية
1. الفولطية العمل: 380V، 220V، 110V ± 10٪
2. تصنيف العمل الحالي: 5A
3. تصنيفا تيرة العمل: 45-65Hz
4. معامل القدرة عرض: تأخر 0.001 إلى الأمام 0.001
5. قياس قوة رد الفعل: 0-9999Kvar
6. قياس الطاقة النشطة: 0-9999KW
7. غائبة حماية الجهد: AC300V أو 180V AC
8. قدرة الانتاج الاتصال: AC 220V 7A
9. حساسية: 20MA
وضع 10. عرض: 4 أرقام LED أحمر
11. مجموع الاستهلاك: 10VA
12. مخطط حجم: 144mm × 144mm أو عيار 122mm × عيار 122mm أو 170MM × 110MM
13. افتتاح حجم ثقب: 138mm × 138mm أو 113MM × 113MM أو 162mm × 102MM
14. وضع التركيب: المكونات في تصاعد بمسمار موضوع معكوس أو railwaymounting.
15. القيمة نطاق الإعداد:
أ) سيارات / دليل التلقائي / دليل عملية
ب) معامل القدرة 0.70ind-0.70cap
ج) التحول تأخير 2-200 S
د) مكثف تفريغ مدة 0-480 الصورة
ه) أكثر من الجهد خط الجهد 400-450V (المرحلة الجهد: 230-265V)
و) معدل تشويه ،1-30،0٪
ز) نسبة التحول CT 50-4000 / 5
ح) 0.1-100.0Kvar قدرة C1
ط) رمز العلاقات العامة الناتج-01-12
ي) الدوائر الناتج 1-16 الدوائر
ك) عنوان الاتصال 1-255
السرعة ل) الاتصالات 4800،9600،19200،115200
