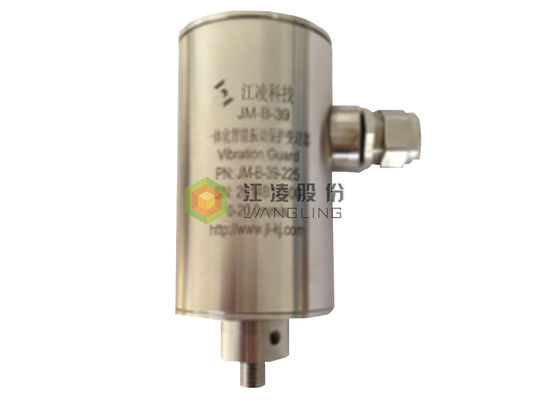

IP66 30Vdc جهاز إرسال حماية الاهتزاز RS485 JM-B-39

JM-B-39 جهاز إرسال حماية الاهتزاز الذكي المتكامل

一 ،عام

جهاز إرسال الحماية من الاهتزاز الذكي المتكامل JM-B-39 هو جهاز إرسال حماية اهتزاز متكامل وذكي وعالي الحماية.يمكن أن يوفر خرج إشارة تيار 4-20 مللي أمبير ، والذي يتناسب مع سرعة الاهتزاز أو سعة جلبة المحمل أو مقعد محمل للآلة الدوارة.في الوقت نفسه ، يمكنها أيضًا توفير خرج مفتاح ثنائي المستوى ، خرج إشارة TDM ، إلخ. يجمع تلقائيًا إشارات الاهتزاز على الجهاز ويستخدم الإشارات التناظرية المحولة في أنظمة PLC و DCS و DEH ، إلخ.

二 ،وظيفة

1. بدرجة عالية من الذكاء ، فإن إعداد المعلمة يحقق تشغيل اللوحة.

2. إنه متكامل للغاية ، وسهل التثبيت والتصحيح ، ومناسب للمراقبة عبر الإنترنت على المدى الطويل ، ولا يتطلب صيانة في الموقع.

3. تستخدم أساسا لقياس اهتزاز الآلات الدوارة (على سبيل المثال ، اهتزاز البلاط).

4. خرج مفتاح التنبيه الثانوي.

5. مع الناتج التناظري الحالي 4-20mA.

6. مع خرج واجهة TDM.

7. ضبط الإنذار والقيم الخطرة بشكل تعسفي.

8. مع وظيفة الفحص الذاتي.

9. مع وظيفة التنبيه الذاتي قفل.

10. مع الذاكرة التلقائية ذات القيمة الكبيرة ووظائف الاستعلام.

11. إنها مناسبة للاستخدام في المواقع التي تتطلب حماية ضد الانفجار وحماية عالية.

三 ، المعايير الفنية

1．وضع العرض: شاشة عرض الأنبوب الرقمي LED

2．قناة القياس: قناة واحدة

3．نطاق القياس: 0 ~ 20.0mm / s (افتراضي) ، 0 ~ 100.0mm / s يمكن تخصيصها ضمن النطاق

4．الحساسية: 0.0 إلى 20.0 مم / ثانية (افتراضي) ± 5٪ ، نطاق ترددي عريض (جذر متوسط ​​التربيع)

[4mA يساوي 0.0 مم / ثانية و 20 مللي أمبير يساوي 20.0 مم / ثانية (افتراضي)]

5．دقة القياس: ± 1٪ FS @ 25 ℃

6．نطاق التردد: 10 هرتز ~ 1 كيلو هرتز

7．منفذ الإخراج: (1) الإخراج الحالي: 4 ～ 20mA (تحميل ≤1KΩ)

(2) خرج المفتاح الثانوي: 2A 30VDC أو 0.5A 125VAC

(3) خرج موصل TDM

(4) خرج واجهة الاتصال RS485 (اختياري)

8．درجة حرارة العمل: -25 درجة مئوية ~ + 70 درجة مئوية

9．مصدر الطاقة: 18 ~ 30 Vdc (نموذجي 24Vdc)

10． مستوى الحماية: IP66

11． استهلاك الطاقة: << span = ""> 8 وات

12． الوزن: 0.5 كجم

13． الأبعاد: 60 مم (DIA) × 113 مم (H)

14． المواد: SS

15． تركيب الخيط: M10 ثقب داخلي ملولب

四 ،دليل الطلب:

رقم الطلب	منطاق التخفيف أ	ممنجل الرفع ب	هكابل xpand ج
JM-B-39-	1: 10.0 مم / ثانية 2: 20.0 مم / ثانية * 3: 40.0 مم / ثانية 4: 50.0 مم / ثانية 5: 25.0 مم / ثانية 6: 30.0 مم / ثانية ن: مطلب خاص	1: M10 × 1.0 × 10 (L) 2: M10 × 1.5 × 10 (L) * ن: مطلب خاص	1: 2 م درع معدني 2: 5m تدريع معدني 3:10 م درع معدني 4: 2 م درع غير معدني 5: 5 م لا يوجد درع معدني * 6: 10m تدريع غير معدني ن: مطلب خاص

ملاحظة: يجب توفير المتطلبات المحددة لاختيار طراز خاص
