مكان المنشأ: | الصين |
اسم العلامة التجارية: | MEAN WELL |
رقم الموديل: | SE-100-24 |
الحد الأدنى لكمية: | 2 مجموعة |
---|---|
تفاصيل التغليف: | خشبيّ صندوق تعليب |
وقت التسليم: | 15 يوم بعد يقع العقد |
شروط الدفع: | T/T |
القدرة على العرض: | 1000sets |
نموذج: | SE-100-24 | العاصمة الجهد: | 24V |
---|---|---|---|
مدى حاليّ: | 4.5A | فولتاج أدج. نطاق: | 22.8 ~ 26.4V |
تسليط الضوء: | أجهزة الحماية الكهربائية,العاصمة السلطة قواطع |

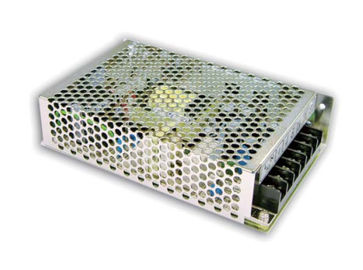

الأصلي سي-100-24 24 فولت / 4.5a إخراج واحد أس إلى دس عالية الطاقة تحويل امدادات الطاقة
ميزات :
نموذج | SE-200- 3.3 | SE-200 -5 | SE-200- 7.5 | SE-200-12 | SE-200-15 | SE-200- 24 | SE-200- 27 | SE-200- 36 | SE-200- 48 | |
انتاج | DC الجهد | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 36V | 48V |
النطاق الحالي | 0 ~ 40A | 0 ~ 40A | 0 ~ 27A | 0 ~ 17A | 0 ~ 14A | 0 ~ 8.8A | 0 ~ 7.8A | 0 ~ 5.9A | 0 ~ 4.4A | |
التصنيف الحالي | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
القوة المصنفة | 132W | 200W | 202.5W | 204W | 210W | 211.2W | 210.6W | 212.4W | 211.2W | |
ريبل & نويز (الحد الأقصى) ملاحظة 2 | 50mVp ف | 50mVp ف | 50mVp ف | 50mVp ف | 50mVp ف | 50mVp ف | 200mVp ف | 240mVp -p | 240mVp -p | |
فولتاج أدج. نطاق | 2.97 ~ 3.7V | 4.5 ~ 5.6V | 6 ~ 9V | 10 ~ 13.5V | 13.5 ~ 18V | 20 ~ 26.4V | 26 ~ 32V | 32 ~ 40V | 41 ~ 56V | |
فولتاج التسامح ملاحظة 3 | 2.0٪ | 2.0٪ | 2.0٪ | 1.0٪ | 1.0٪ | 1.0٪ | 1.0٪ | 1.0٪ | 1.0٪ | |
لين ريجولاتيون | 0.5٪ | |||||||||
تنظيم الحمل | 1.5٪ | 1.0٪ | 1.0٪ | 0.5٪ | 0.5٪ | 0.5٪ | 0.5٪ | 0.5٪ | 0.5٪ | |
سيتوب، ريس تايم NOTE.5 | 1000ms، 50ms / 230vac 1000ms، 50ms / 115vac في حمولة كاملة | |||||||||
متابعة الوقت (كتابة.) | 20ms / 230vac 16ms / 115vac في حمولة كاملة | |||||||||
إدخال | مجال الجهد الكهربائي | 90 ~ 132VAC / 180 ~ 264VAC بواسطة التبديل 254 ~ 370VDC | ||||||||
نطاق الترددات | 47 ~ 63Hz | |||||||||
الكفاءة (الكتابة) | 75٪ | 79٪ | 82٪ | 85٪ | 85٪ | 87٪ | 88٪ | 89٪ | 89٪ | |
أس كيرنت (تيب.) | 4.5A / 115VAC 2.5A / 230VAC | |||||||||
إنروش كيرنت (تيب.) | 40A / 115VAC 55A / 230VAC | |||||||||
التسرب الحالي | <3.5mA / 240VAC | |||||||||
حماية | أوفر لواد | 105 ~ 150٪ تصنيف انتاج الطاقة | ||||||||
أوفر فولتاج | 3.8 ~ 4.6V | 5.75 ~ 6.75V | 9.4 ~ 10.9V | 13.8 ~ 16.2V | 18 ~ 21V | 27.6 ~ 32.4V | 33.7 ~ 39.2V | 41.4 ~ 46.8V | 57.6 ~ 67.2V | |
أوفر تمبيراتيور | 100 10 (RTH2) كشف على درجة الحرارة المحيطة داخل | |||||||||
بيئة | العمل تيمب. | -20 ~ + 50oC (الرجوع إلى الناتج تحميل ديراتينغ منحنى) | ||||||||
هوميديتي العمل | 20 ~ 90٪ ر دون تكاثف | |||||||||
ستوريج تيمب.، هوميديتي | -20 ~ + 85oC، 10 ~ 95٪ ر | |||||||||
مؤقت. معامل في الرياضيات او درجة | 0.03٪ / أوك (0 ~ 50oC) | |||||||||
اهتزاز | 10 ~ 500 هرتز، 2GY، Z المحاور | |||||||||
السلامة و إمك (الملاحظة 4) | معايير السلامة | وافق UL60950-1 | ||||||||
فولتاج الجهد | I / بو / P: 3KVAC I / P-فغ: 1.5KVAC O / P-فغ: 0.5KVAC | |||||||||
مقاومة العزل | I / P / فغ، I / P-فغ، O / P-فغ: 100M أوم / 500VDC / 25/70٪ ر | |||||||||
إيمي التوصيل والإشعاع | التصميم الرجوع إلى EN55022 (CISPR22) الفئة A | |||||||||
EMS حصانة | التصميم | |||||||||
الآخرين | MTBF | 271.9K هرس مين. ميل-هدبك-217F (25) | ||||||||
البعد | 215 * 115 * 50mm (L * W * H) | |||||||||
التعبئة | 0.93Kg. 12p جيم / 12KG / 0.92CUFT |
المواصفات الميكانيكية (مم)
