مكان المنشأ: | الصين |
اسم العلامة التجارية: | MEAN WELL |
رقم الموديل: | RS-100-12 |
الحد الأدنى لكمية: | 2 مجموعة |
---|---|
تفاصيل التغليف: | خشبيّ صندوق تعليب |
وقت التسليم: | 15 يوم بعد يقع العقد |
شروط الدفع: | T/T |
القدرة على العرض: | 1000sets |
نموذج: | RS-100-12 | العاصمة الجهد: | 12V |
---|---|---|---|
مدى حاليّ: | 8.5A | فولتاج أدج. نطاق: | 11.4 ~ 13.2V |
تسليط الضوء: | أجهزة الحماية الكهربائية,العاصمة السلطة قواطع |

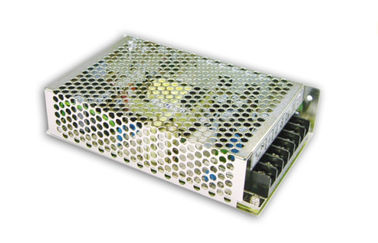

100 واط إخراج واحد تحويل امدادات الطاقة، يعني جيدا أس / دس المغلقة امدادات الطاقة.
ميزات :
نموذج | RS-100 حتي 3،3 | RS-100-5 | RS-100-12 | RS-100-15 | RS-100-24 | RS-100-48 | |
انتاج | DC الجهد | 3.3V | 5V | 12V | 15V | 24V | 48V |
التصنيف الحالي | 20A | 7A | 8.5A | 7A | 4.5A | 2.3A | |
النطاق الحالي | 0 ~ 20A | 0 ~ 16A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.3A | |
القوة المصنفة | 66W | 80W | 102W | 105W | 108W | 110.4W | |
ريبل و الضوضاء | 80mVp ف | 80mVp ف | 120mVp ف | 120mVp ف | 120mVp ف | 200mVp ف | |
VOLTAGEADJ.RANGE | 3.2 ~ 3.5V | 4.75 ~ 5.5V | 11.4 ~ 13.2V | 14.25 ~ 16.5V | 22.8 ~ 26.4V | 45.6 ~ 52.8V | |
فولتاج التسامح | ± 3.0٪ | ± 2.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | |
LINEREGULATION | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | |
تنظيم الحمل | ± 2.0٪ | ± 1.0٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | |
إعداد، ارتفاع الوقت | 500ms، 20ms / 230vac 1200ms، 30ms / 115vac في حمولة كاملة | ||||||
عقد حتى الوقت | 100ms / 230vac 18ms / 115vac في حمولة كاملة | ||||||
إدخال | مجال الجهد الكهربائي | 88 ~ 264VAC 125 ~ 373VDC (تحمل ارتفاع 300VAC ل 5sec دون ضرر) | |||||
نطاق الترددات | 47 ~ 63Hz | ||||||
نجاعة | 74٪ | 77٪ | 81٪ | 82٪ | 84٪ | 84٪ | |
العاصمة الحالية | 2.5A / 115VAC 1.5A / 230VAC | ||||||
تدفق الحالية | كولد ستارت 40A / 230VAC | ||||||
التسرب الحالي | <2mA / 240VAC | ||||||
حماية | OVERLOAD | 110 ~ 150٪ تصنيف انتاج الطاقة | |||||
بروتكتيونتيب: وضع الفواق، يسترد تلقائيا بعد إزالة حالة خطأ | |||||||
أوفر فولتاج | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | 55.2 ~ 64.8V | |
نوع الحماية: وضع زوبعة، يسترد تلقائيا بعد إزالة حالة خطأ | |||||||
بيئة | العمل تيمب. | -25 ~ + 70 ° c (الرجوع إلى الناتج تحميل ديراتينغ منحنى) | |||||
هوميديتي العمل | 20 ~ 90٪ ر دون تكاثف | ||||||
التخزين تيمب الرطوبة | -40 ~ + 85 ° C 10 ~ 95٪ ر | ||||||
TEMPCOEFFICIENT | ± 0.03٪ / درجة C (0 ~ 50 درجة مئوية) | ||||||
اهتزاز | 10 ~ 500HZ، 5G 10min / 1cycle، 60min. كل لينغكس، Y، زاكسيس | ||||||
السلامة و إمك | معايير السلامة | U60950-1، وافق توف EN60950-1 | |||||
فولتاج الجهد | I / بو / P: 3KVAC I / P-فغ: 1.5KVAC O / P-فغ: 0.5KVAC | ||||||
مقاومة العزل | I / P / فغ، O / P-فغ: 100M أوم / 500VDC / 250 ° C / 70٪ ر | ||||||
إمك الانبعاثات | الامتثال ل EN55022 (CISPR22) الفئة B، EN61000-3-2، -3 | ||||||
إمس الذخائر | الامتثال ل EN61000-4-2، 3، 4، 5، 6، 8،11، مستوى الصناعة الخفيفة، المعايير أ | ||||||
الآخرين | MTBF | 260.8Khrs دقيقة. ميل-هدبك-217F (25 0C) | |||||
البعد | 159 * 97 * 38mm (L * W * H) | ||||||
التعبئة | 0.6KG. 24PCS / 15.4Kg / 0.7CUFT |
المواصفات الميكانيكية (مم)
