وحدة إخراج منفصلة ذات 32 نقطة، 120 فولت تيار متردد، 0.5 أمبير، GE FANUC IC697MDL350

Name: وحدة إخراج منفصلة ذات 32 نقطة، 120 فولت تيار متردد، 0.5 أمبير، GE FANUC IC697MDL350
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC697MDL350
Price: 210.00 USD
Availability: InStock

الاسم التجاري:	USA
رقم الطراز:	IC697MDL350
الـ MOQ:	1
السعر:	Negotiations

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الولايات المتحدة الأمريكية

مسلسل:

سلسلة 90-70

نوع المنتج:

وحدة إدخال منفصلة

الجهد المقنن:

120 V AC

النواتج:

إخراج التيار/النقطة:

0.5 أ

إخراج التيار/المجموعة:

2 أ

الحالي المطلوب:

0.5 أ

تفاصيل التغليف:

مربع أصلي جديد

إبراز:

وحدة إخراج GE FANUC IC697MDL350,وحدة منفصلة ذات 32 نقطة

120 فولت تيار متردد,وحدة تحكم ESP مع خرج 0.5 أمبير

ESP controller with 0.5 Amp output

وصف المنتج

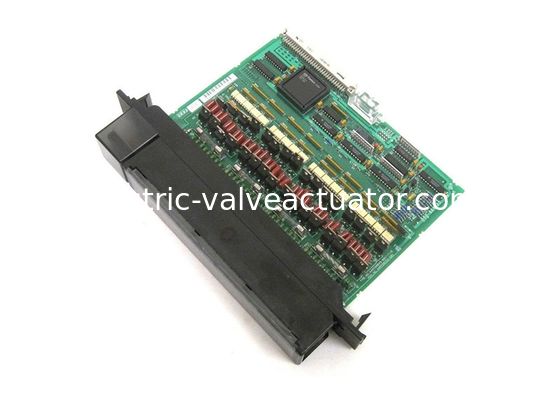

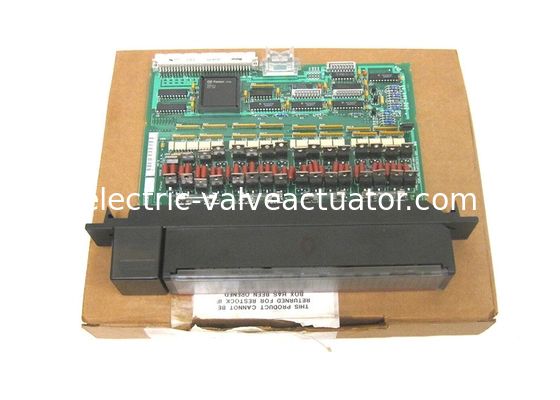

GE FANUC IC697MDL350 ، 120 فولت تيار متردد 0.5 أمبير، وحدة إخراج منفصلة بـ 32 نقطة

IC697MDL350 هي وحدة إخراج منفصلة بـ 32 نقطة، 120 فولت تيار متردد، 0.5 أمبير في سلسلة GE Fanuc 90-70. تتضمن الميزات القياسية أربع مجموعات معزولة من 8 نقاط تساوي 32 نقطة، وسعة نقطة 0.5 أمبير، وسعة اندفاع عالية تبلغ 20 ضعف التيار المقنن. تسمح وحدة الإخراج IC697MDL350 باستخدام كل مجموعة من 8 نقاط على مرحلة مختلفة من التيار المتردد. يتم دمج كل مجموعة من المخرجات مع فتيل 5 أمبير وتوضح درجة عالية من تيار الاندفاع، مما يجعل المخرجات مناسبة لمجموعة من الأحمال الاستقرائية والمتوهجة.

تشير مصابيح LED إلى حالة التشغيل والإيقاف لكل نقطة على جانب PLC من الدوائر. بالإضافة إلى ذلك، يوجد مصباح LED يؤكد حالة المصهرات الموجودة في الجزء العلوي من الوحدة. يتم تأمين وحدة IC697MDL350 ميكانيكيًا لتعزيز الاستبدال الصحيح بنوع مماثل في الميدان. يمكن للمستخدم تكوين مراجع الإدخال/الإخراج دون استخدام وصلات أو مفاتيح DIP.

يجب على المستخدم إكمال التكوين عن طريق وظيفة التكوين لبرنامج MS-DOS أو Windows الذي يعمل على Windows 95 أو Windows NT عبر Ethernet TCP/IP أو من خلال منفذ SNP. توجد وظيفة التكوين على جهاز البرمجة.

يتوافق IC697MDL350 مع عدد من أجهزة التحميل، بما في ذلك الملفات اللولبية، ومفاتيح تشغيل المحركات، والمؤشرات. ينطبق تصنيف 0.5 أمبير على السعة الحالية طويلة الأجل لكل نقطة. نظرًا لتبديد الحرارة داخل الوحدة، فإن الحد الأقصى للسعة الحالية لكل مجموعة من المخرجات يقتصر على درجات حرارة أعلى.

وحدة إخراج GE Fanuc IC697MDL350 هي وحدة إخراج منفصلة من سلسلة GE 90-70. تحتوي على 32 قناة إخراج منفصلة. يمكن أن تعمل على طاقة التيار المتردد، ولكن ليس على طاقة التيار المستمر. الجهد الكهربي الاسمي المقنن للتيار المتردد لوحدة الإخراج المنفصلة IC697MDL350 هو 120 فولت تيار متردد. كل نقطة من نقاط الإخراج لها تصنيف تيار يبلغ 0.5 أمبير، ويتم ترتيب جميع المخرجات في 4 مجموعات من 8.

التصنيف الحالي لكل مجموعة هو 2 أمبير. تحتوي كل نقطة إخراج أيضًا على مؤشر حالة LED يوضح ما إذا كانت نقطة الإخراج قيد التشغيل أم لا. تحتوي وحدة الإخراج المنفصلة IC697MDL350 على مصهرات للحماية. لا تحتاج إلى وصلات أو مفاتيح DIP ليتم تكوينها بشكل صحيح بالطريقة التي تفعل بها العديد من وحدات الإدخال/الإخراج الأخرى من GE. يمكن تكوين وحدة الإخراج المنفصلة IC697MDL350 باستخدام MS-DOS أو باستخدام برنامج Windows Programming.

تعمل وحدة الإخراج المنفصلة GE Fanuc Series 90-70 IC697MDL350 بنطاق تردد من 47 إلى 63 هرتز. المخرجات الموجودة في وحدة الإخراج المنفصلة هذه مناسبة لمجموعة متنوعة من الأحمال الاستقرائية الصناعية، ويتم حماية كل من مجموعات الإخراج الأربع بواسطة فتيل مصنف عند 5 أمبير.

يمكن لوحدة الإخراج المنفصلة IC697MDL350 الاتصال بأجهزة تشغيل المحركات والمؤشرات والملفات اللولبية، وهي مجهزة جيدًا للعمل مع هذه الأجهزة. يمكن لوحدة الإخراج المنفصلة هذه أن تعمل مع مصدر طاقة تيار متردد يدعم مراحل متعددة، ويمكنها استخدام مرحلة طاقة تيار متردد مختلفة لكل من مجموعات الإخراج الأربع الخاصة بها.

المواصفات الفنية

الجهد المقنن:	120 فولت تيار متردد
عدد المخرجات:	32 مخرج (4 مجموعات من 8)
تيار الخرج:	0.5 أمبير لكل نقطة، 2 أمبير لكل مجموعة
التيار المطلوب:	0.5 أمبير
التردد:	47 إلى 63 هرتز
طاقة التيار المستمر:	لا

معلومات تقنية

المواصفات

الجهد المقنن:	120 فولت تيار متردد
المخرجات لكل وحدة:	32 (أربع مجموعات من 8 مخرجات لكل منها)
العزل:	1500 فولت - أي مخرج إلى اللوحة الخلفية 500 فولت بين المجموعات
نطاق جهد الخرج:	85 إلى 132 فولت، 47-63 هرتز
تيار الخرج:	0.5 أمبير كحد أقصى لكل نقطة 2 أمبير كحد أقصى لكل مجموعة
تيار الاندفاع:	10 أمبير كحد أقصى لكل نقطة لدورة واحدة (20 مللي ثانية)
انخفاض جهد الخرج:	3 فولت كحد أقصى
وقت الاستجابة - تشغيل:	1 مللي ثانية كحد أقصى
وقت الاستجابة - إيقاف:	1/2 دورة
تسرب الخرج:	1.5 مللي أمبير كحد أقصى
التيار المطلوب من ناقل 5 فولت:	0.5 أمبير
VME	النظام مصمم لدعم معيار VME C.1
