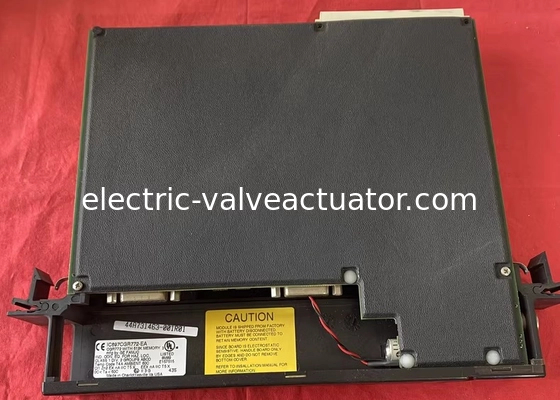

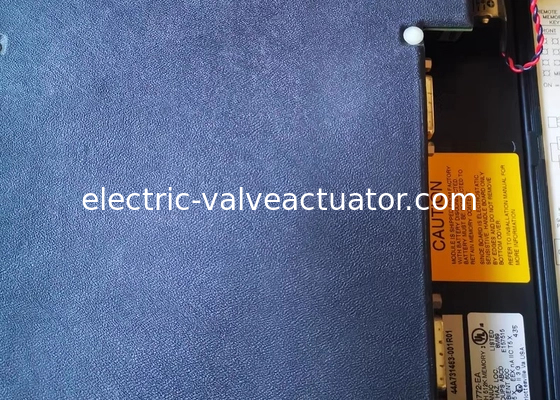

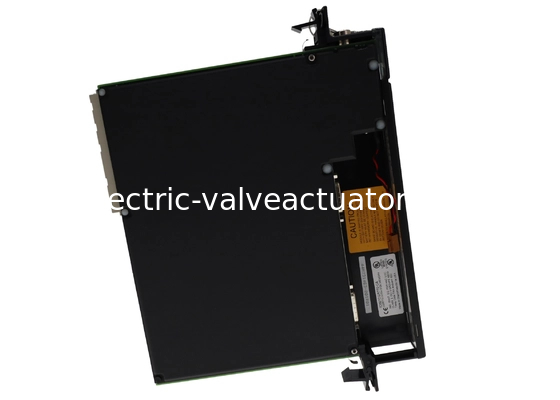

GE Fanuc IC697CGR772 الجهاز الاحتياطي الساخن Genius مزدوج الحافلة وحدة المعالجة المركزية 486DX4 2K منفصلة I / O 512K بايت

IC697CGR772 هو وحدة وحدة المعالجة المركزية (CPU) ذات الحافلة المزدوجة ، تنتمي إلى نظام التحكم المنطقي القابل للبرمجة (PLC) من السلسلة 90-70.المصنعة في الأصل من قبل جنرال إلكتريك فانوك أوتوماتيك، هذه الوحدة الآن جزء من شركة "إميرسون أوتوماتيك" بعد استحواذوهي مصممة خصيصا للتطبيقات التي تتطلب توافر عالية وتسامح الخطأ -- عندما يقترن مع آخر وحدة المعالجة المركزية متطابقة، فإنه يوفر القدرات الضرورية الرئيسية: نقل دون عثرة، المزامنة التلقائية، الاتصالات الاحتياطية الزائدة، التبديل مسح واحد، والقضاء على نقاط الفشل الفردية.

يحتوي IC697CGR772 على ميكرو معالج 80486DX4 مضمن يعمل في 96 ميغاهرتز. يحقق وقت تنفيذ بولي من 0.4 ميكرو ثانية لكل وظيفة بولية وتدعم 32 بت حسابات الرياضيات العائمة النقطة -- تمكين التعامل الفعال للتطبيقات الصناعية المعقدةكما تفتخر الوحدة بوقت مسح سريع يبلغ 5.9 ميلي ثانية، مما يضمن التحكم المستجيب في الوقت الحقيقي.

• الذاكرة:مجهزة بـ 512 كيلوبايت من ذاكرة الوصول العشوائي (RAM) ، بما في ذلك ذاكرة الوصول العشوائي (CMOS RAM) المدعومة بالبطارية والتي تحتفظ بها بطارية الليثيوم IC697ACC701. تحتفظ هذه البطارية القابلة للاستبدال أيضًا بتاريخ والوقت للوحدة.مفتاح حماية الذاكرة المدمج يمنع التعديل غير المقصود لمحتويات الذاكرة عند تمكينها.
• معالجة الإدخال والخروج:يدعم ما يصل إلى 2048 مدخلات منفصلة، و 2048 مخرجات منفصلة، و 8000 إدخال / خروج التناظري - مما يجعله مناسبًا لإعدادات الأتمتة واسعة النطاق.متوافق تماما مع جميع منتجات GE Fanuc IC660/IC661 و IC697 I/O، مما يسمح بتنفيذ حلول التشغيل الآلي الكاملة والمرنة.

يقدم IC697CGR772 خيارات الاتصال متعددة الاستخدامات لدعم اتصالات النقطة بالنقطة والانبعاثات المتعددة:

• الموانئ المتسلسلة:1x منفذ RS232 و 2x واجهات RS485 (كلا منفذ RS485 موجود على اللوحة الأمامية للوحدة). جميع الموانئ المتسلسلة تدعم بشكل أصلي بروتوكول GE SNP.
• منفذ الشبكة:يتم تضمين منفذ RJ45 للاتصالات الشبكة.
• التكوين:يمكن توصيل وحدة المعالجة المركزية بسهولة إلى جهاز كمبيوتر شخصي لتنظيم البرمجة. يتم دعم البرمجة عبر البرمجيات القائمة على MS-DOS التي تعمل على أنظمة التشغيل Windows.

• التبديل اليدوي:ميزة مخصصة تسمح بالتبديل اليدوي بين وحدات الاتصال لإدارة الشبكة المرنة.
• أنماط العمل:يسمح مفتاح 3 مواقع للمشغلين بتعديل وضعية تشغيل الوحدة بسرعة (على سبيل المثال ، تشغيل / توقف).

تم تجهيز الجزء الأمامي من الوحدة بـ 7 مؤشرات LED ، مما يوفر رؤية في الوقت الحقيقي في مختلف حالات النظام والأحداث (مثل الطاقة والاتصالات وحالات الخطأ). بالإضافة إلى ذلك ،تعمل مدخل OK LED كمراقب حالة البطارية: إذا تم الكشف عن بطارية منخفضة ، فإن LED لن تبقى مضاءة بعد تشغيل.
