| الاسم التجاري: | GE |
| رقم الطراز: | IC697CHS791 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |

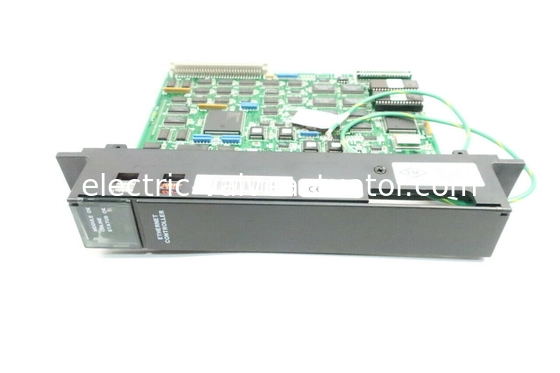

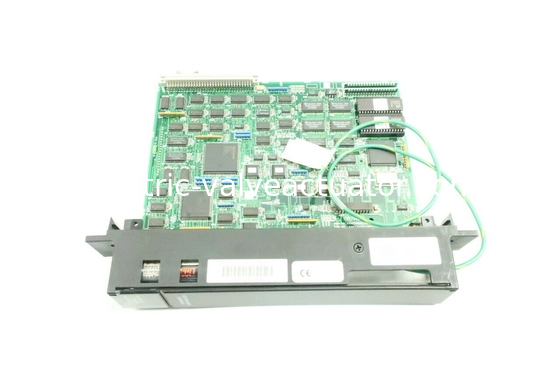

IC697CMM741 هو وحدة تحكم قابلة للبرمجة عبر الإثنترنيت في سلسلة 90-70. وحدة التحكم IC697CMM741 هي عضو في عائلة منتجات الأجهزة والبرمجيات IC651 في فابريكا LAN.هذه المجموعة تقدم حلول عالية الأداء لترابط أجهزة التحكم في الأتمتةتم تصميم وحدة التحكم IC697CMM741 ليتم توصيلها إلى فتحة واحدة في رف PLC IC697. يسمح وحدة التحكم IC697CMM741 بالربط المباشر بين PLC و IEEE 802.3 CSMA / CD LAN.وهي مجهزة بمنفذ قياسي 15-البين AUI وصلة ومصممة لمراقبين IC697. يمكن أن يتم توفير كابل واجهة الاتصال أو جهاز الاستقبال من قبل المستخدم. يستخدم فتحة واحدة في رف PLC ، وسهل تحميل البرنامج و / أو ترقيته. بالإضافة إلى ذلك ، يستخدم كابل إرسال أو إرسال في جميع أنحاء العالم.يتم حفظ البرمجيات من خلال انقطاع الكهرباء لمدة ستة أشهر على الأقل.
عند تثبيت وحدة التحكم IC697CMM741 في رف PLC ، يجب إيقاف تشغيل الطاقة من الرف. قم بتوصيل البطارية مع الغطاء الأمامي الموجه إلى الأمام والمفصل إلى اليمين.يجب أن تكون علامة كابل العصارة بعيدة عن سطح اللوحة. بمجرد توصيل البطارية بواحد من الموصولات ، ببساطة اضغط أسفل لتقفل. أدخل جهاز التحكم في الفتحة المناسبة (عادة الفتحة الأولى إلى اليمين من وحدة المعالجة المركزية أو BTM.لا تجبر اللوحة عند القفلمن المهم أن نلاحظ أن وحدة تحكم Ethernet لن تعمل بشكل صحيح إذا كانت هناك فتحات فارغة على يسارها. تحذير:يجب ربط السلك الأرضية الخضراء بشكل آمن إلى هيكل الرف، ويجب أن تكون الرف الأرضية لضمان وظائف LANs.
يتم تصنيع جهاز الواجهة IC697CMM741 من قبل GE Fanuc في خط منتجاتها من السلسلة 90-70 لتكون واجهة لأجهزة TCP / IP Ethernet LAN أو لأجهزة GE من السلسلة 90-70 MMS.واجهة IC697CMM741 هي أيضا وحدة تحكم Ethernet، ويمكنها ربط PLCs مباشرة إلى LAN مثل IEEE 802.3 CSMA / CD LAN.هذا وحدة تحكم إيثيرنت مصنوعة لمراقبة GE سلسلة 90-70 IC 697 قابلة للبرمجة ويحتاج فقط 1 فتحة في رف PLC ليتم تركيبها بأمانيمكن تحميل البرمجيات التي يستخدمها وحدة التحكم الـ IC697CMM741 أو ترقيتها بسهولة من خلال ذاكرة الـ RAM، ويمكن للمتحكم الاحتفاظ ببرمجياته بعد انقطاع الطاقة لمدة 6 أشهر على الأقل.البرمجيات التي يمكن استخدامها تشمل برنامج الاتصالات TCP/IP و MMS/OSI، برنامج البرمجة والاتصالات الكامل لنظام التشغيل Windows و DOS ، والبرمجيات المصممة للتشخيص الشامل وإدارة المحطة.
The GE Series 90-70 IC697CMM741 Ethernet controller and interface can connect to a transceiver device through either a user-supplied transceiver cable or an AUI (Attachment Unit Interface) cable through its standard D-type connector that has 15 pinsالكابل والمرسل هي الطريقة التي يقوم بها جهاز تحكم Ethernet بالاتصال بشبكة Ethernet LAN. يمكن للمستخدمين مراقبة حالة واجهة جهاز التحكم مع 3 LEDs.تستخدم ذاكرة الوصول العشوائي في وحدة تحكم Ethernet IC697CMM741 بطارية للنسخ الاحتياطي وتخزن ذاكرة الوصول العشوائي جميع برامج الاتصالهذا جهاز التحكم والواجهة يحتوي أيضاً على ROM وبرامج ثابتة تخزن الوظائف الأساسية وبرمجيات التكوين وخصائص التشخيص التي يستخدمها.
|
استهلاك الطاقة (معتاد): الاحتفاظ بالذاكرة |
القوة الاستهلاك لـ الـ الايثرنت جهاز التحكم يشمل خارجية RS-232 الحمولات و الـ ناقل استقبال خارجي. يتم تشغيل الوحدة من الرف. يجب أن توفر مصدر الطاقة +12 (فيديو) +5 Vdc +12 Vdc 1.00A 0.5 أ و على متن الطائرة بطارية يوفر النسخ الاحتياطي القوة (في على الأقل 6 أشهر) عندما القوة هو أزيلت من الـ رف وحدة المعالجة المركزية يحتوي الـ الايثرنت المراقب. |
|
الأبعاد الفيزيائية: لوحة الدوائر: التثبيت: المكونات: مواصفات الواجهة: |
6.3 x 9.19 بوصة (160 x 233 ملم) يشغل فتحة واحدة في رف IC697 PLC. الـ الوحدة سدادات إلى الـ IC697 المعالجة المركزية المرفق في الـ أولاً متاحة فتحة إلى الـ صحيح.. من الـ المعالجة المركزية أو (حافلة) المستقبل الوحدة إذا بعيد الرف) - مؤشرات LED: MODULE OK، ONLINEالوضع حسناً - إعادة التشغيل زر الضغط و بطارية موصلات - الجبهة الحافة من اللوحة وراء الـ معلّق الباب سلسلة و جهاز الاستقبال الموانئ - الميناء التسلسلي: إمرأة 9 دبوس، D-المصل (إلى المحلي (GSM) - جهاز الاستقبال الميناء: 15 دبوس أنثى وصلة D إلى الايثرنت جهاز الاستقبال كابل و الشبكة) الشبكة المحلية (إلى شبكة GSM و/أو IC641-Ethernet مبرمج) IEEE 802.2 فئة I للتحكم في الروابط المنطقية IEEE 802.3 CSMA/CD مراقبة الوصول المتوسطة 10Mbps منفذ متسلسل: RS-232 DTE ، 9600 bps منفذ جهاز الاستقبال: يجب تمكين Ethernet، IEEE 802.3 CSMA/CD، Transceiver SQE. |
