| الاسم التجاري: | GE |
| رقم الطراز: | IC693CPU341 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |

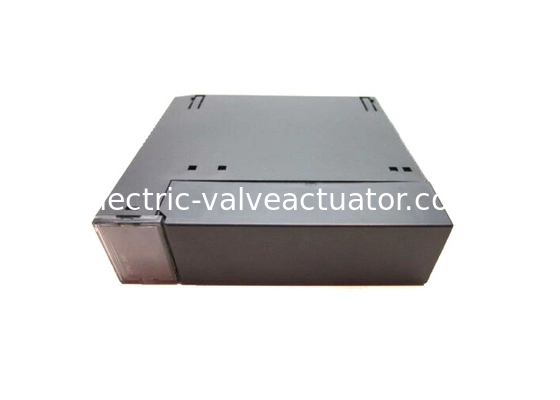

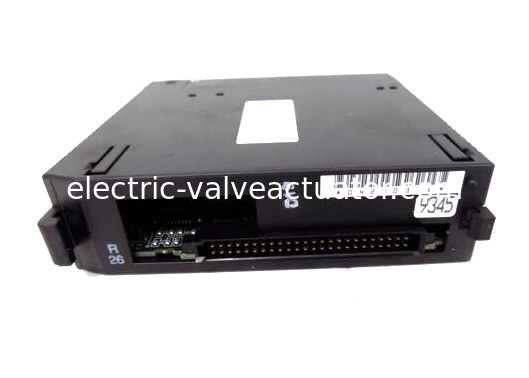

عام: وحدة IC693CPU341، وهي عضو في سلسلة GE Fanuc 90-30، هي وحدة معالج مركزي ذات فتحة واحدة ومجهزة بـ 5 لوحات أساسية. تحتوي على 4 لوحات أساسية عن بعد و/أو توسيع بالإضافة إلى اللوحة الأساسية للمعالج المركزي. وهي مجهزة بمعالج 80C188XL.
الطاقة: تعمل بسرعة 20 ميجاهرتز وتتطلب حملًا يبلغ 490 مللي أمبير من مصدر الطاقة +5 فولت تيار مستمر. تعمل الوحدة في نطاق درجة حرارة محيطة من 0 إلى 60 درجة مئوية (أو 32 إلى 140 درجة فهرنهايت).
الذاكرة: يمكن أن يكون معدل هذه الوحدة المركزية النموذجي 0.3 مللي ثانية لكل 1 كيلو من المنطق (المعروف أيضًا باسم جهات الاتصال المنطقية). مع ذاكرة برنامج مستخدم قصوى تبلغ 80 كيلو بايت، تحتوي IC693CPU341 على ذاكرة تسجيل (%R) تبلغ 9999 كلمة؛ ذاكرة عالمية منفصلة (%G) تبلغ 1280 بت، ملفات داخلية (%M) تبلغ 1024 بت، ملفات إخراج (مؤقتة) (%T) تبلغ 256 بت، ومراجع حالة النظام (%S) تبلغ 128 بت (مع %S، %SA، %SB، %SC تحتوي على 32 بت لكل منها).
الإدخال/الإخراج: المدخلات التناظرية (%AI) والمخرجات (%AQ) هي 1024 و 256 كلمة على التوالي. المدخلات المنفصلة (%I) والمخرجات (%Q) هي 512 لكل منهما. لديها 16 كلمة (%SR) من سجلات النظام التي تُستخدم لعرض جدول المرجع فقط ولا يمكن الإشارة إليها في برنامج منطق المستخدم.
محدد: تحتوي هذه الوحدة المركزية على منفذ تسلسلي مدمج واحد، والذي يتطلب موصلًا لمصدر طاقة PLC المستخدم في النظام. يدعم المنفذ بروتوكولات العبد SNP/SNP-X. تتوافق IC693CPU341 مع PCM/CCM، على الرغم من أنها تتطلب وحدة CMM لدعم SNP/SNP-x master أو CCM أو دعم العبد RTU. كما أنها تتطلب وحدة PCM لدعم RTU master.
شبكة المنطقة المحلية (LAN): تحتوي IC693CPU341 على شبكة منطقة محلية (LAN) مثبتة. تتيح هذه الميزة لـ CUP دعم مجموعة متنوعة من وحدات الخيارات، مثل FIP و Profibut و multidrop و Ethernet و GBC و GMC و GCM+ option modules. تحتوي إصداراتها المبكرة على ذاكرة وصول عشوائي (RAM) وذاكرة قراءة وكتابة قابلة للمسح (EPROM) أو ذاكرة قراءة وكتابة قابلة للمسح كهربائيًا (EEPROM) اختيارية لتخزين الذاكرة. تدعم الإصدارات الجديدة، بدءًا من إصدار الأجهزة IC693CPU341-J والإصدار الثابت 4.61، ذاكرة الوصول العشوائي (RAM) فقط وذاكرة الفلاش الاختيارية للاحتياجات الإضافية للذاكرة.
| سرعة المعالج | 20 ميجاهرتز |
| نقاط الإدخال/الإخراج | 512 |
| ذاكرة التسجيل | 19.9 كيلو بايت |
| حساب النقطة العائمة | لا |
| نظام 16 بت | نعم |
| المعالج |
80C188XL |
CPU341 رقم الكتالوج IC693CPU341
| نوع المعالج المركزي | وحدة معالج مركزي ذات فتحة واحدة |
| إجمالي اللوحات الأساسية لكل نظام | 5 (لوحة أساسية واحدة للمعالج المركزي + 4 توسيع و/أو عن بعد) |
| الحمل المطلوب من مصدر الطاقة | 490 مللي أمبير من مصدر +5 فولت تيار مستمر |
| سرعة المعالج | 20 ميجاهرتز |
| نوع المعالج | 80C188XL |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت) محيطة |
| معدل المسح النموذجي | 0.3 مللي ثانية لكل 1 كيلو من المنطق (جهات الاتصال المنطقية) |
| ذاكرة برنامج المستخدم (الحد الأقصى) | 80 كيلو بايت |
|
نقاط الإدخال المنفصلة - %I نقاط الإخراج المنفصلة - %Q |
512 512 |
| الذاكرة العالمية المنفصلة - %G | 1280 بت |
| ملفات داخلية - %M | 1024 بت |
| ملفات الإخراج (مؤقتة) - %T | 256 بت |
| مراجع حالة النظام - %S | 128 بت (%S، %SA، %SB، %SC - 32 بت لكل منها) |
| ذاكرة التسجيل - %R | 9999 كلمة |
| المدخلات التناظرية - %AI | 1024 كلمة |
| المخرجات التناظرية - %AQ | 256 كلمة |
| سجلات النظام (لعرض جدول المرجع فقط؛ لا يمكن الإشارة إليها في برنامج منطق المستخدم) | 16 كلمة (%SR) |
| المؤقتات/العدادات | >2000 |
| سجلات التحويل | نعم |
| المنافذ المدمجة | 1 (يستخدم موصلًا على مصدر طاقة PLC). يدعم بروتوكولات العبد SNP/SNP-X. يتطلب وحدة CMM لدعم SNP/SNP-X master أو CCM أو دعم العبد RTU؛ وحدة PCM لدعم RTU master. |
| الاتصالات | شبكة المنطقة المحلية (LAN) - يدعم multidrop. يدعم أيضًا وحدات خيارات Ethernet و FIP و Profibus و GBC و GCM و GCM+. |
| التجاوز | نعم |
| ساعة مدعومة بالبطارية | نعم |
| المقاطعات | نعم |
| نوع تخزين الذاكرة | ذاكرة الوصول العشوائي (RAM) وذاكرة قراءة وكتابة قابلة للمسح (EPROM) أو ذاكرة قراءة وكتابة قابلة للمسح كهربائيًا (EEPROM) اختيارية للإصدارات المبكرة. بدءًا من إصدار الأجهزة IC693CPU341-J والإصدار الثابت 4.61، يتم دعم ذاكرة الوصول العشوائي (RAM) فقط وذاكرة الفلاش الاختيارية. |
| توافق PCM/CCM | نعم |
