GE FANUC IC697BEM711 ، وحدة استقبال الحافلات ، سلسلة 90-70 مصممة

GE FANUC IC697BEM711 ، وحدة استقبال الحافلات ، سلسلة 90-70 مصممة

الاسم التجاري: GE
رقم الطراز: IC697BEM711
الـ MOQ: 1
السعر: Negotiations
معلومات مفصلة
مكان المنشأ:
الولايات المتحدة الأمريكية
التوافق:
IC697 PLC
LEDs الحالة:
3
الفتحة المطلوبة:
1
إدخال الجهد:
5 فولت تيار مستمر
المدخلات الحالية:
0.8 أمبير
تفاصيل التغليف:
مربع أصلي جديد
وصف المنتج

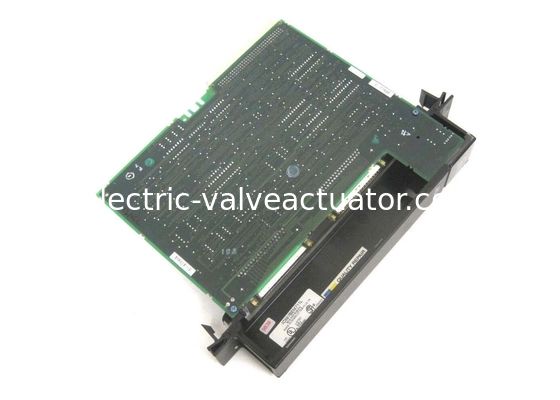

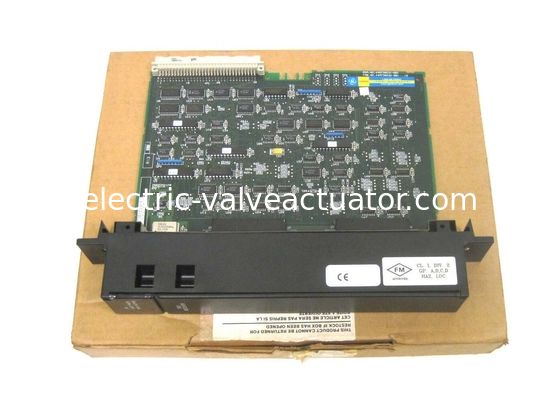

GE FANUC IC697BEM711 ، وحدة استقبال الحافلات ، سلسلة 90-70 مصممة

وصف المنتج


IC697BEM711 هو وحدة استقبال الحافلات (BRM) من السلسلة 90-70 المصممة من قبل GE Fanuc. كونها واجهة توسيع الحافلة المتوازية عالية السرعة ،IC697BEM711 يسمح بسهولة التوسع من الرف الرئيسي إلى ما يصل إلى سبعة رفات إضافية IC697 PLC مع ما يصل إلى 50 قدم من كابلات الارتباط. يأتي IC697BEM711 مع برنامج تكوين مريح ولا يتطلب مفاتيح DIP.

يبلغ وزن وحدة IC697BEM711 الأقصى 4 رطل فقط. ولها فتحة واحدة مع اثنين من الموصلات. من المهم أن نلاحظ أن IC697BEM711 BRM يجب تثبيتها دائمًا في فتحة 1.ميزة أخرى ملحوظة من IC697BEM711 هو استخدام مصابيح LED للإشارة إلى الحالة المستمرة للوحدة، الرف ، ووجود وصلة إنهاء حافلة الإدخال / الإخراج المطلوبة. يحافظ IC697BEM711 على آخر حالة تشغيل وحدات الإخراج في حالة فقدان محتمل للاتصالات مع وحدة المعالجة المركزية.كما أنه يسمح بعزل وإصلاح وحدة معيبة داخل الرف.

ملاحظة: لا يمكن تكوين نظام IC697 PLC إلا باستخدام IC697BEM711 باستخدام برنامج برمجي MS-DOS أو وظيفة Windows. بعد تحديد إعداد التكوين ، يمكنك تكوين نظام IC697 BEM711 باستخدام برنامج MS-DOS أو وظيفة Windows.سيُطلب من المستخدم تأكيد وجود RCMالرجوع دائما إلى دليل تثبيت وحدة التحكم المبرمج قبل محاولة أي تثبيت.


حول IC697BEM711

وحدة IC697BEM711 هي وحدة استقبال حافلة. وتشمل ميزات وحدة IC697BEM711 واجهة توسيع حافلة موازية عالية السرعة، ودعم 7 رفوف توسيع، وعزل خطأ النظام،تكوين برنامج سهل، ودعم للحفاظ على الحالة الأخيرة للآلة. ثلاثة مؤشرات LED على الوحدة توفر حالة الوحدة وكذلك حالة منفذ توسيع الحافلة وحالة التوسع.باستخدام وحدة IC697BEM711، يمكن تحقيق التوسع إلى ما يصل إلى 7 رفوف إضافية IC697 PLC باستخدام ما مجموعه 15 مترًا من الكابل.يتم توفير اثنين من الاتصالات على لوحة الأمامية للوحدة: يتم استخدام أحد الموصلات للاتصال مع رف المشاريع أو CPU ويتم استخدام الموصول الآخر للاتصال مع رف التوسع الإضافي من خلال ترتيب سلسلة الدببة.


يجب تكوين وحدة استقبال الحافلة IC697BEM711 باستخدام وظيفة برنامج البرمجة Windows أو MS-DOS. المتطلب الحالي للوحدة هو 0.8 أمبير والوحدة تتطلب أيضا 5 فولت DC الجهد المدخليمكن أن تنقل واجهة التوسيع البيانات بسرعة تصل إلى 500 كيلوبايت في الثانية. يمكن استخدام كابل يصل طوله إلى 15 متر مع واجهة التوسع.تم تصميم الوحدة لدعم معيار VME C.1عند طلب الوحدة ، يمكن أيضًا طلب سدادة الطرف مع رقم الكتالوج IC697ACC702. بالإضافة إلى ذلك ، يمكن طلب كابلات I / O التالية:كابل طوله 5 أقدام يحمل رقم الكتالوج IC600WD005A، كابل طوله 10 أقدام يحمل رقم الكتالوج IC600WD010A ، وكابل طوله 25 قدم يحمل رقم الكتالوج IC600WD025A ، وكابل طوله 50 قدم يحمل رقم الكتالوج IC600WD050A.يجب إيقاف تشغيل نظام الكهرباء قبل إدخال وحدة IC697BEM711 في الفتحة المخصصة لها.


المواصفات التقنية


نوع الوحدة: جهاز استقبال الحافلة
معدل البيانات: 500 كيلوبايت/ثانية
المسافة المسموح بها من الكابل: 50 قدم
نقاط منفصلة متاحة: لا
الموانئ المتسلسلة: 2
التيار المطلوب: 0.8 آمبر




المعلومات التقنية

السريعةجإذاأناجأtأناعلىs


التيار المطلوب من حافلة 5 فولت 0.8 آمبر
التوسيع واجهة المواصفات
الحد الأقصى لطول الكابل 50 قدم (15 متر)
سعر البيانات الفعّال 500 كيلو بايت / ثانية
العزل الكهربائي التواصل غير المعزول
VME نظام مصمم لدعم معيار VME C.1
