| الاسم التجاري: | AB |
| رقم الطراز: | 1746-NI4 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| الشركة المصنعة | Rockwell Automation |
| العلامة التجارية | AB |
| رقم القطعة/رقم الكتالوج | 1746-NI4 |
| السلسلة | SLC 500 |
| نوع الوحدة | وحدة إدخال/إخراج تناظرية |
| تيار اللوحة الخلفية (5 فولت) | 25 مللي أمبير |
| تيار اللوحة الخلفية (24 فولت تيار مستمر) | 85 مللي أمبير |
| فئة إشارة الإدخال | -20 إلى +20 مللي أمبير (أو) -10 إلى +10 فولت تيار مستمر |
| عرض النطاق الترددي | 10 هرتز |
| ترميز إدخال التيار | -16,384 إلى +16,384 |
| وقت التحديث | 512 ميكروثانية |
| ترميز إدخال الجهد | -32,768 إلى +32,767 |
| الدقة | 16 بت |
| موقع الهيكل | أي فتحة وحدة إدخال/إخراج باستثناء الفتحة 0 |
| استجابة الخطوة | 60 مللي ثانية |
| تيار اللوحة الخلفية | (5 فولت) 35 مللي أمبير؛ (24 فولت تيار مستمر) 85 مللي أمبير |
| التطبيقات | مجموعة إدخال/إخراج 120 فولت تيار متردد |
| نوع التحويل | تعديل دلتا-سيجما |
| أطوال الكابلات | 0.5 أو 1 أو 2.5 أو 5.0 متر. |
| دقة المحول | 16 بت |
| UPC | 662073735908 |
| التكرار | ±1 LSB |
| UPC | 10662073735905 |
| عدم الخطية | 0.01% |
| UNSPSC | 32151705 |

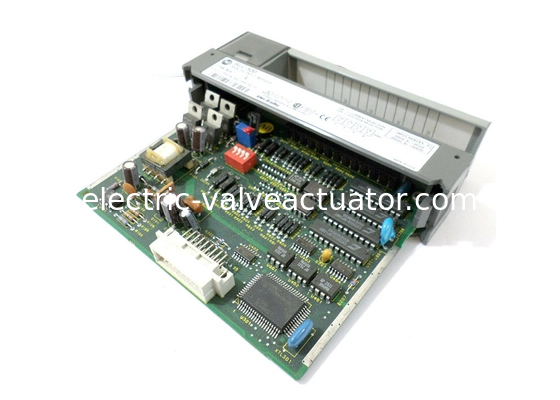

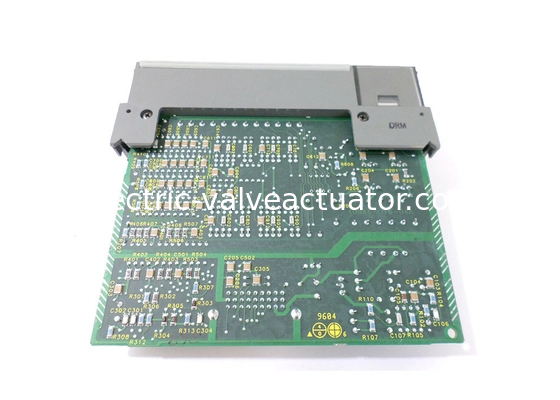

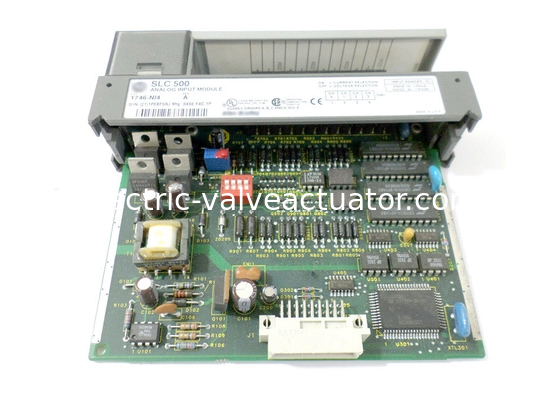

إن Allen Bradley 1746-NI4 عبارة عن وحدة إدخال تناظرية رباعية القنوات (4) من SLC 500. تحتوي على قنوات تناظرية يختارها المستخدم للجهد أو التيار لدعم تطبيقات المراقبة والتحكم المتعددة؛ ولها دقة 16 بت وتحتوي على كتلة طرفية قابلة للإزالة توفر وصلات قناة الإدخال التناظرية. يمكن توصيل هذه القناة كمدخل تفاضلي. يوجد مفتاح DIP على لوحة الدائرة لتحديد جهد الإدخال أو التيار. يبلغ تيار اللوحة الخلفية عند 5 فولت لهذه الوحدة 25 مللي أمبير؛ عند 24 فولت، يكون التيار 85 مللي أمبير. يجب توخي الحذر لتجنب توصيل مصدر الجهد بدون تيار المرسل، وما إلى ذلك، بالقناة المكونة لإدخال التيار. قد يحدث تشغيل غير صحيح للوحدة أو تلف الوحدة.
يحتوي 1746-NI4 على أطوال كابلات قياسية تبلغ 0.5 و 1 و 2.5 و 5.0 متر. موصل AIFM لهذه الوحدة هو D-shell بـ 15 سنًا. يحتوي Allen Bradley 1746-NI4 على مواصفات إدخال حلقة التيار: نطاق الإدخال هو +/-20 مللي أمبير (اسمي) و +/-30 مللي أمبير (حد أقصى). تبلغ مقاومة الإدخال 250 أوم بدقة 1.22070 & µA لكل LSB وانحراف خطأ الكسب التقريبي يبلغ +/-67 جزء في المليون/درجة مئوية. تبلغ الدقة الإجمالية عند 25 درجة مئوية +/- 0.365% من النطاق الكامل، +/- 0.642% عند 60 درجة مئوية. يبلغ انحراف الدقة الإجمالية +79 جزء في المليون/درجة مئوية من النطاق الكامل. يبلغ نطاق جهد الإدخال لـ 1746-NI4 +/-10 فولت تيار مستمر -1 LSB. تبلغ مقاومته 1 ميجا أوم. يبلغ انحراف الدقة +63 جزء في المليون/درجة مئوية من النطاق الكامل. تبلغ الدقة 305.176 & µV لكل LSB، مع انحراف خطأ الكسب عند +/- 57 جزء في المليون/درجة مئوية. تبلغ الدقة الإجمالية عند 25 درجة مئوية +/-0.284% من النطاق الكامل، و +/-0.504% عند 60 درجة مئوية.
إن 1746-NI4 عبارة عن وحدة إدخال تناظرية من سلسلة SLC 500 من AB. تتميز بأربعة (4) قنوات إدخال تفاضلية غير معزولة، يمكن تحديدها بشكل فردي لإدخال الجهد أو التيار. تتضمن نطاقات إشارات الإدخال القابلة للتحديد -20 إلى +20 مللي أمبير (أو) -10 إلى +10 فولت تيار مستمر.
يمكن تكوين إدخال الجهد هذا باستخدام برنامج RSLogix 500. باستخدام البرنامج، يمكن تكوين وتعيين تكوين الأجهزة وجداول البيانات والتعليمات اللازمة للتشغيل المقصود للوحدة لوحدة الإدخال التناظرية.
تعمل الوحدة عن طريق تحويل إشارة الإدخال التناظرية عبر تعديل دلتا-سيجما بنطاق -16,384 إلى +16,384 لإدخال التيار و -32,768 إلى +32,767 لإدخال الجهد. يمكن معالجة البيانات المحولة باستخدام خوارزمية التحجيم لعرض متغير العملية المقاس. هذا التحجيم هو صيغة رياضية يمكن تنفيذها يدويًا باستخدام تعليمات حسابية أو باستخدام تعليمات Scale with Parameters Block (SCP) المتوفرة في برنامج البرمجة. تنتج كلتا الطريقتين نفس المخرجات المتدرجة.
هذه الوحدة متوافقة مع الاستخدام مع نمط أجهزة ثابت أو معياري للتحكم SLC 500. يأتي إصدار الأجهزة الثابتة من SLC 500 مع قنوات إدخال/إخراج مضمنة مع إمكانات توسيع محدودة. تتميز أجهزة SLC 500 PLC المعيارية بنظام معياري وقابل للتخصيص بالكامل.
تحتوي هذه الوحدة على مؤشر LED مدمج للإشارة إلى حالة كل قناة والحالة العامة لتشغيل الوحدة. يوفر هذا تشخيصًا سريعًا للوحدة والذي يمكن الوصول إليه أيضًا عبر مقاطعة التشخيص الخاصة بالوحدة. يسمح نظام الإبلاغ هذا بفترة استكشاف الأخطاء وإصلاحها بشكل أسرع ويزيد من توفر الوحدة.
