GE FANUC IC693CPU364 وحدة المعالجة المركزية ذات فتحة واحدة وحدة المعالجة السلسلة 90-30

GE FANUC IC693CPU364 وحدة المعالجة المركزية ذات فتحة واحدة وحدة المعالجة السلسلة 90-30

وصف المنتج

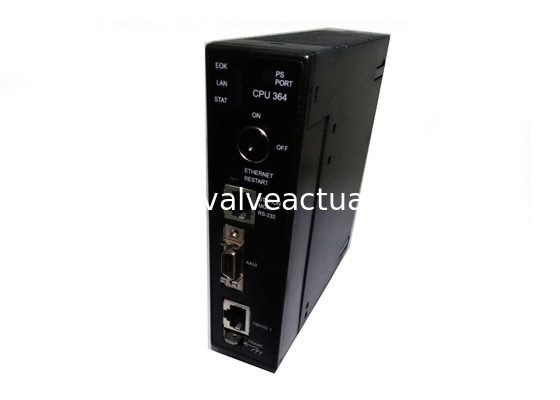

IC693CPU364 هي وحدة معالجة مركزية ذات فتحة واحدة (من GE Fanuc Series 90-30) مع سلك Ethernet مضمن وميناء متسلسل مدمج.هذه الوحدة هي "المخ" من PLC وهي حيث تحدث معظم الحساباتانظر مواصفات هذه الوحدة على صفحة موقع IC693CPU364.التطبيق القياسي لـ IC693CPU364 هو توصيل منفذ الحاسوب المتسلسل ذو 9 نقاط عبر IC693CBL316 إلى واجهة Ethernet القياسية لـ IC693CPU364تجدر الإشارة إلى أن واجهة Ethernet لـ IC693CPU364 هي Ethernet Global Data (EGD).ميزة هذا بنيت في واجهة إيثيرنث هو أنك لا تحتاج إلى استخدام وحدة إيثيرنث منفصلة مثل CMM321 مع الوحدة. يمكنك، في الواقع، حفظ فتحة PLC على أساس بنيت في طبيعة منفذ إيثيرنت على IC693CPU364.

يسمح EGD أيضًا لـ CPU364 بمعالجة المعلمات المتخصصة التي لا يستطيع وضع تكوين HHP القيام بها. على عكس CMM321 ، لا تتطلب CPU364 جهاز استقبال خارجي.CPU364 لديها بنيت في جهاز استقبال إرسال يمكن توصيله عبر منفذ 10BASE-T. يوفر CPU364 بعض الوظائف الإضافية في القدرة على إضافة جهاز استقبال خارجي أيضًا. ويمكن القيام بذلك عبر منفذ AAUI الذي يتجاوز جهاز الاستقبال الداخلي.فائدة أخرى من بنيت في واجهة إيثيرنث هو أنه يمكن أن تتواصل دون استخدام PLC خلفية، مما يخلق سرعة الاتصالات أسرع مما يمكن تحقيقه مع وحدات وحدة المعالجة المركزية ووحدات إيثيرنث المنفصلة.بعض الأشياء الأساسية التي يجب ملاحظتها فيما يتعلق IC693CPU364 هي أنه عند استخدام CPU364 يجب عليك الاتصال إلى الأرض الإطار في فتحة حيث يتم تثبيتهايمكنك أن تجد سلك أرضي على الوحدة لهذا الاستخدام

يستخدم CPU364 معيار البرمجيات الثابتة الفلاشية بدون EPROM ، ولا EEPROM. التصنيف الحالي على IC693CPU364 هو 1A ويستخدم GE Fanuc Fuse 44A725214 ′′ 001.الحد الأقصى لقدرة وحدة المعالجة المركزية لـ CPU364 هو 25 ميغاهرتز باستخدام معالج 80386EX. هناك 2048 نقطة إدخال ، 2048 نقطة إنتاج. يمكن تكوين ذاكرة السجل من 128 إلى 32640 كلمة. يحتوي CPU364 على رياضيات النقطة العائمة القائمة على البرامج الثابتة.

مع إصدار البرمجيات الثابتة 9.1 تم إضافة ميزات EGD وقرارية الأسماء القابلة للتكوين إلى CPU364. يحتوي CPU364 على أربعة أضواء LED ، وزر إعادة تشغيل Ethernet ، ومفتاح محرك المعالجة المركزية القياسي ،ثلاثة أجهزة توصيل، وعلامة تبويب اتصال أرضي درع. أربعة أضواء مؤشرات LED تتعلق بواجهة Ethernet وميناء PS. ثلاثة من الأضواء هي لإيثيرنت: EOK و LAN و STAT ،و 1 هو لميناء PSزر إعادة التشغيل له أربع استخدامات:

• اختبار LED
• إعادة التشغيل
• إعادة التشغيل وإدخال حالة تحميل البرنامج
• إعادة تشغيل وإدخال حالة الصيانة

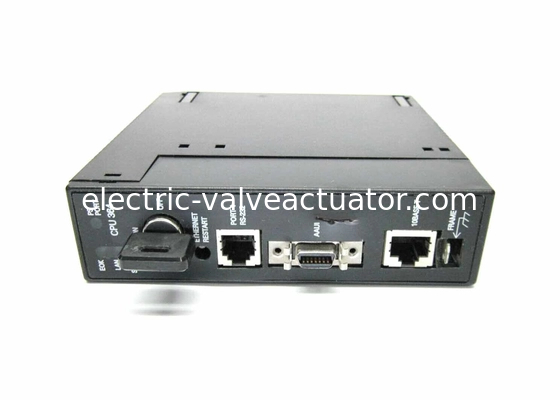

يحتوي CPU364 على منفذ 1 ، RS-232 ، منفذ AAUI ، وميناء 10Base T. تسمح هذه الموانئ بتوصيل CPU364 بمحطة أو محاكي محطة (PORT 1) ، والاتصال عبر IEEE 802.3 إلى جهاز إرسال إيثرنت الخارجي (AAUI)، ولتوصيل شبكة إثنر 10Base T. يتم تخزين البرمجيات الثابتة على CPU364 ، كما ذكر أعلاه ، في ذاكرة فلاش وتحميلها عبر موصل الميناء التسلسلي.يتم ذلك باستخدام جهاز كمبيوتر شخصي مع محمول وبرمجياتوبالمثل، يتم تخزين برنامج Ethernet Interface firmware في ذاكرة فلاش ويتم تحميله من خلال رابط الميناء 1 بنفس الطريقة.

يتم تجهيز IC693CPU364 بـ 8 لوحات أساسية ، والتي تتكون من لوحة أساسية واحدة لـ CPU و 7 لوحات أساسية يمكن أن تعمل إما كلوحات أساسية توسعية أو بعيدة.يستخدم معالج 80386EX يعمل في 25 ميغاهرتز ويتطلب حمولة 1.51 آمبر من +5 VDC مصدر الطاقة. كما يحتوي على فيوز إيثيرنث قابل للإستبدال بطيئ التصرف بحجم 2.69 x 2.69 x 6.1 مم ، مع فولتاج 125 فولت وتيار 1 A.تعمل الوحدة مع درجة حرارة المحيط تتراوح من 0 إلى 60 درجة مئوية (أو 32 إلى 140 درجة فهرنهايت)لديها معدل مسح نموذجي 0.22 ميلي ثانية لكل 1K من الاتصالات المنطقية أو بولية.

يحتوي IC693CPU364 على ما يصل إلى 240K بايت من ذاكرة البرامج المتاحة للمستخدم. يرجى ملاحظة: الحجم الفعلي لذاكرة برنامج المستخدم المتاحة يعتمد على الكميات التي تم تكوينها ل% R ، % AI ،و %AQ أنواع ذاكرة كلمة قابلة للتكوين كما هو موضح أدناهيمكن تكوين ذاكرة السجل (%R) في زيادات 128 كلمة، من 128 إلى 16،384 كلمة مع Logicmaster ومن 128 إلى 32،640 كلمة مع Control الإصدار 2.2يأتي مع ذاكرة عالمية منفصلة (%G) من 1280 بت، الملفات الداخلية (%M) من 4096 بت، المخرج (المؤقت) الملفات (%T) من 256 بت،ومراجع حالة النظام (% S) من 128 بت (مع % S)، %SA، %SB، %SC مع 32 بت لكل منهما). يمكن تكوين المدخلات التناظرية (%AI) والمخرجات (%AQ) في زيادات 128 كلمة، من 128 إلى 16،384 كلمة مع Logicmaster ومن 128 إلى 32،640 كلمة مع النسخة الثانية للتحكم.2. المدخلات المتفردة (%I) والمخرجات (%Q) هي 2048 لكل منها. لديها 28 كلمة (%SR) سجلات النظام التي تستخدم لمشاهدة الجدول المرجعي فقط ولا يمكن إشارة إليها في برنامج منطق المستخدم.يدعم أنواع ذاكرة الوصول العشوائي والذاكرة الفلاش ولديه دعم رياضي للنقطة العائمة القائم على البرنامج.

يحتوي على سجلات التحول، والإبطال، والساعة المدعومة بالبطارية، مع المقاطعات التي تدعم ميزة الجدول الفرعي الدوري، وأكثر من 2000 مؤقت / عدادات.لديها فقط منفذ متسلسل واحد مدمج الذي يستخدم مرفق على مصدر الطاقة PLC. يدعم الميناء بروتوكولات SNP / SNP-X. تتوافق الوحدة مع PCM / CCM ؛ ومع ذلك ، من أجل دعم SNP / SNP-x master ، CCM ، أو RTU slave support ، فإنه يتطلب وحدة CMM.كما أنها تتطلب وحدة PCM لدعم RTU رئيس. لديها واجهة اتصال داخلية AAUI أو 10BASE-T Ethernet (تتطلب واجهة اتصال AAUI جهاز استقبال خارجي في حين أن 10BASE-T هو مباشر). كما لديها واجهة اتصال خارجي إضافي يدعم وحدات خيار Ethernet.تتطلب شبكة المنطقة المحلية (LAN) المثبتة وحدات خيارية لـ Genius و Profibus و FIP. قد تحتوي الوحدات السابقة على LED المسجلة بـ SNP بدلاً من PORT.هذه الوحدات متطابقة.
