GE FANUC IC697BEM741 ، وحدة تحكم ناقل FIP (FBC) مصنعة ، وحدات FIP IC670

GE FANUC IC697BEM741، وحدة تحكم ناقل FIP (FBC) المصنعة، وحدات FIP IC670

وصف المنتج

IC697BEM741 هي وحدة تحكم ناقل FIP (FBC) من تصنيع GE Fanuc. يسمح هذا الجزء لجهاز PLC IC697 بالاتصال بشبكة Fieldbus FIP أو WorldFIP بسرعة 1 ميجابت. يمكنه مسح إدخال/إخراج FIP من ماسحات الإدخال/الإخراج عن بعد IC693 FIP، ووحدات FIP IC670، وأجهزة FIP عامة مرتبطة بـ GE Fanuc 90-70 IC697BEM741.

تشمل أبرز ميزات IC697BEM741 وحدة تحكم ناقل ثنائية القناة تشغل فتحة واحدة في حامل Integrator قياسي أو VME. يتم تكوين FBC باستخدام Logicmaster 90-70 أو وظيفة تكوين برنامج التحكم. يتم مسح أجهزة الإدخال/الإخراج على ناقل FIP في وقت واحد بواسطة وحدة التحكم في الناقل، ويتم نقل بيانات الإدخال/الإخراج إلى وحدة المعالجة المركزية مرة واحدة لكل مسح. يمكن تضمين ما لا يزيد عن 31 وحدة تحكم ناقل مختلفة في نظام IC697 PLC. من بين هؤلاء، يمكن أن تكون أربعة وحدات تحكم ناقل FIP.

يمكن لناقل FIP خدمة قطرات بعيدة (المعروفة أيضًا باسم حوامل الإدخال/الإخراج IC693 التي يتم توصيلها بالناقل من خلال وحدات ماسح الإدخال/الإخراج عن بعد). قد تتكون كل قطرة عن بعد من أي عدد من وحدات الإدخال/الإخراج المنفصلة والتناظرية؛ محطات التحكم الميدانية (المعروفة أيضًا باسم وحدات الإدخال/الإخراج للتحكم الميداني التي يتم توصيلها بالناقل عبر وحدة واجهة ناقل FIP)؛ والأجهزة العامة، بما في ذلك أجهزة الكمبيوتر التي يتم توصيلها بالناقل بواسطة وحدة FIP تابعة لجهة خارجية. يستخدم ناقل FIP في الغالب للتحكم في الإدخال/الإخراج ويمكن استخدامه لتخزين بيانات التكوين للأجهزة البعيدة والإبلاغ عن الأعطال.

حول IC697BEM741

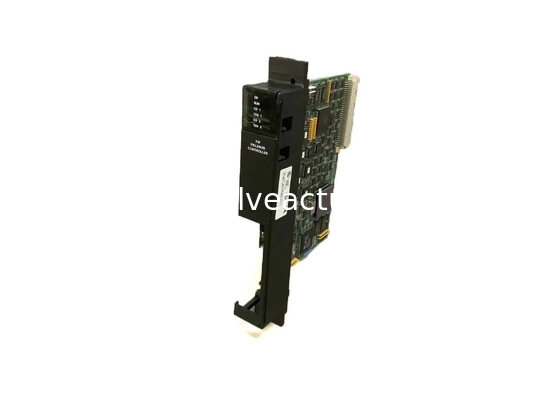

وحدة تحكم ناقل IC697BEM741 FIP هي وحدة تحكم ناقل مزدوجة القناة لنظام وحدة تحكم ناقل GE Fanuc Series 90-70 FIP. تسمح وحدة تحكم ناقل FIP هذه لأجهزة GE IC697 PLC بالاتصال بشبكة Fieldbus FIP أو WorldFIP (EN50170) بسرعة 1.0 ميجابت. يمكن لوحدة تحكم ناقل IC697BEM741 FIP استيعاب ما يصل إلى 128 جهازًا ميدانيًا، بما في ذلك وحدة إدخال/إخراج للتحكم الميداني (باستخدام وحدة واجهة ناقل FIP)، وسلسلة 90-70 المتصلة بشبكة ناقل FIP الميدانية وسلسلة 90-30 PLCs، وحوامل الإدخال/الإخراج من السلسلة 90-30 (باستخدام وحدات ماسح الإدخال/الإخراج عن بعد FIP)، والأجهزة العامة مثل أجهزة الكمبيوتر ذات الأغراض العامة المتصلة بالناقل (باستخدام وحدة واجهة FIP). يمكن لوحدة تحكم ناقل IC697BEM741 مسح أجهزة الإدخال/الإخراج تسلسليًا على ناقل FIP ويتم نقل بيانات الإدخال/الإخراج إلى وحدة المعالجة المركزية في كل مسح متكرر مكتمل. أثناء المسح، تبحث وحدة تحكم ناقل IC697BEM741 بشكل مستقل عن أي جهاز بعيد متصل، وتبث بيانات الإخراج من PLC إلى الأجهزة المتصلة، وتسمح بإرسال الرسائل المعتمدة على الوقت من الأجهزة الميدانية، وتتلقى رسائل التشخيص من الأجهزة الميدانية المتصلة.

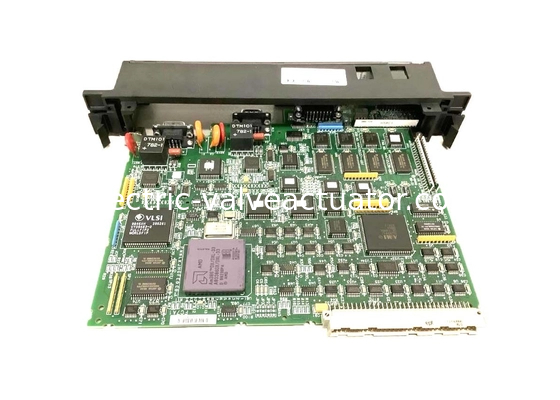

تشغل وحدة تحكم ناقل GE Fanuc IC697BEM741 FIP فتحة واحدة في حامل GE IC697 PLC VME Integrator (الحامل IC697CHS782 أو IC697CHS783). يمكن تكوين وحدة تحكم ناقل IC697BEM741 FIP باستخدام برنامج Logicmaster Series 90-70 المستند إلى Windows أو برنامج CIMPLICITY Control 90. تأتي وحدة تحكم ناقل IC697BEM741 مع 6 مؤشرات LED على اللوحة الأمامية. تُظهر مصابيح LED العلوية (مصابيح LED "MODULE OK" و "RUN") حالة تشغيل الوحدة، بينما تشير مصابيح LED السفلية الأربعة إلى حالة الاتصال على الجهاز. تحتوي وحدة تحكم ناقل IC697BEM741 أيضًا على زر ضغط مباشرة أسفل مؤشرات LED لإعادة الضبط المحلية. يأتي مع موصل تسلسلي ذي 15 سنًا يتصل بجهاز كمبيوتر لترقية البرامج الثابتة للتشغيل، ولديه أيضًا موصلا ناقل FIP 9 سنون (القناتان 1 و 2) للاتصال بناقلي FIP.

المواصفات الفنية لـ IC697BEM741
