| الاسم التجاري: | GE |
| رقم الطراز: | IC697ALG441 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |

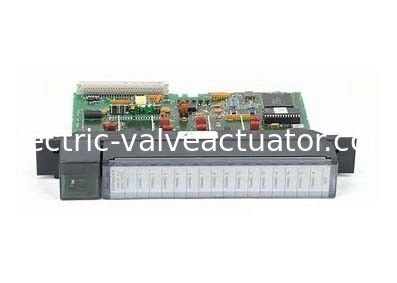

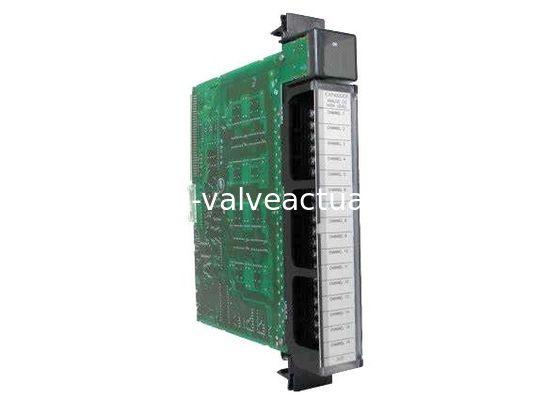

GE Fanuc IC697ALG441 هي وحدة توسيع إدخال تناظري لسلسلة GE 90-30. يتضمن النظام الفرعي التناظري الكامل محول القاعدة ووحدتي توسيع - واحدة للتيار والأخرى للجهد. هذا المكون هو وحدة توسيع الجهد ولديها 16 قناة. تقبل كل من هذه المدخلات التفاضلية الـ 16 إشارات تصل إلى 10 فولت. مثل وحدة توسيع التيار، توفر وحدة توسيع الجهد مدخلات إضافية. يتم ذلك بتكلفة أقل لكل نقطة. النظام الفرعي الكامل قادر على قبول ما يصل إلى 120 نقطة كحد أقصى. ليست هناك حاجة للمستخدم لتكوين مفاتيح DIP أو وصلات العبور عند استخدام هذا النظام. من السهل التكوين باستخدام برنامج Windows. سيتألف النظام الفرعي النموذجي من وحدة محول أساسي، وعند الحاجة، وحدة أو أكثر من وحدات التوسيع. يمكن للمستخدمين زيادة عدد مدخلات النظام الإجمالي إلى 120 كحد أقصى. يتم ذلك عن طريق إنشاء سلسلة متتالية من ما يصل إلى سبع وحدات توسيع من المحول الأساسي.
| نطاق إدخال الجهد: | -10 إلى +10 فولت |
| نطاق إدخال التيار: | 4 إلى 20 مللي أمبير |
| المعايرة: | تم ضبط المصنع على 10 فولت +/- 2mV |
| عدد المدخلات: | 16 قريبا ... مدخلات الجهد |
| نوع الوحدة: | وحدة توسيع الإدخال التناظري |
| الطاقة: | + 5 فولت |
| نطاقات الإدخال: | الجهد: –10 فولت إلى +10 فولت التيار: 4 إلى 20 مللي أمبير |
| الدقة: | القياس الافتراضي (16 بت) 312.5 ميكرو فولت لكل خطوة LSB على الجهد 0.5 ميكرو أمبير لكل خطوة LSB على 4 إلى 20 مللي أمبير لا توجد رموز مفقودة على 16 بت على الجهد لا توجد رموز مفقودة على 14 بت على التيار ملاحظة: قد يؤدي قياس المستخدم إلى إدخال رموز متخطية في البتات السفلية 2 أو 3 اعتمادًا على العوامل المستخدمة. |
| الدقة: المعايرة |
تم ضبط المصنع على النطاق الكامل = 10 فولت ±2 مللي فولت على وحدة المحول الأساسي. الأخطاء القصوى عند 25 درجة مئوية (77 درجة فهرنهايت) هي: جهد المحول الأساسي، ±.01% من النطاق الكامل، ±.02% من قيمة المحول الأساسي الحالي، ±.05% من النطاق الكامل، ±.1% من قيمة جهد الموسع، ±.03% من القيمة الكاملة، ±.02% من قيمة موسع التيار، ±.07% من النطاق الكامل، ±.1% من القيمة |
| المحول الأساسي | يقوم بالمعايرة الذاتية باستمرار للصفر والقيمة الكاملة الموجبة (قبل قياس المستخدم). لا يلزم عادةً معايرة المجال؛ لا يوجد تعديل صفري. يقوم مقياس القطع على المحول الأساسي بضبط قيمة النطاق الكامل عند إدخال 10 فولت. لـ التطبيقات الحرجة يمكن إعادة تعيين هذا لتعويض شيخوخة المرجع. |
| الدقة: الخطية | ±.02% من النطاق الكامل على النطاق السالب إلى الموجب بأكمله. |
| معامل درجة الحرارة | ±5 جزء في المليون لكل درجة مئوية نموذجية ±15 جزء في المليون لكل درجة مئوية كحد أقصى، الجهد ±30 جزء في المليون لكل درجة مئوية كحد أقصى، التيار |
| مقاومة الإدخال: | مدخلات الجهد: أكبر من 10 ميج أوم عند مقاومة التيار المستمر AC، 20 كيلو أوم على التوالي مع مكثف 0.47 mfd. مدخلات التيار: 250 أوم، 0.1% تحويلة دقيقة |
| رفض الوضع المشترك: | نطاق الجهد - يجب أن يكون إدخال إشارة الذروة بين +13 و –13 فولت بالنسبة إلى طرف ANLGCOM. |
| الحساسية: | الاستجابة لإشارات الوضع المشترك ضمن الحدود المذكورة أعلاه هي عادةً 70 ديسيبل CMRR، المقابلة لقراءة 0.02% من النطاق الكامل لإدخال 0 فولت عند 10 فولت في الوضع المشترك. ملاحظة: يمكن أن تؤدي إشارات الإدخال المستمرة خارج نطاق الوضع المشترك إلى تحويلات غير طبيعية دون التسبب في إنذارات. |
| التداخل: | قد تظهر المدخلات عالية السرعة على وحدة المحول الأساسي بعض التفاعل بين القنوات المجاورة. هذا عادةً ما يكون 0.04% من الفرق بين الإدخال المتأثر ومستويات إدخال القناة المجاورة. يمكن تقليل التأثير عن طريق ترتيب المدخلات ذات المستويات المماثلة على القنوات المجاورة. لا يوجد تفاعل يمكن قياسه بين قنوات إدخال الموسع. |
| معدل التحويل: |
يتم تحديث مدخلات المحول الأساسي بالتسلسل كل 2.4 مللي ثانية إلى 2.8 مللي ثانية (كحد أقصى) لجميع القنوات الثمانية. يتم تحديث إدخال موسع واحد أثناء كل مسح لمدخلات المحول الأساسي. الوقت بين تحديثات الموسع = 44.8 × N مللي ثانية (N = عدد وحدات الموسع الموجودة). |
| وقت الاستجابة: |
يحتوي كل إدخال على مرشح تمرير منخفض بتردد قطع 100 راديان/ثانية (0.01 ثانية). يضيف مرشح رقمي على قنوات إدخال المحول الأساسي قطبًا ثانيًا عند 450 راديان/ثانية. يحافظ العينة والاحتفاظ على الدقة الكاملة. أوقات الاستقرار، للدقة المحددة، لإدخال خطوة من الصفر إلى النطاق الكامل هي كما يلي: 5.0% 30 مللي ثانية 1.0% 42 مللي ثانية 0.5% 51 مللي ثانية 0.1% 67 مللي ثانية |
| حماية الإدخال: | المدخلات معزولة عن اللوحة الخلفية VME - ولكن ليس بين قنوات الإدخال. ومع ذلك، فهي محمية من الجهد الزائد إلى المستويات المذكورة أدناه. |
| النبضة: | عادةً لا تتأثر المدخلات بموجة رنين مخمدة في الوضع المشترك تصل إلى 1000 فولت ذروة. لا تتسبب ذروات الوضع المشترك أو العرضي التي تصل إلى 2500 فولت في أي ضرر، ولكنها قد تتسبب في بيانات سيئة عرضية إذا حدثت بالتزامن مع تحويل القناة المتأثرة. |
| الجهد الزائد المستمر: |
تنجو المدخلات من خطأ الوضع المشترك أو الوضع العادي 120 فولت تيار متردد أو 125 فولت تيار مستمر لمدة دقيقة واحدة على الأقل. قد تتسبب الأوقات الأطول في تلف مقاوم الحد من تيار الإدخال. يقتصر الضرر على الإدخال المتأثر فقط. |
| متطلبات الطاقة: | |
| اللوحة الخلفية للحامل |
+5 فولت عند 0.8 أمبير (4 واط) كحد أقصى للمحول الأساسي +5 فولت عند 0.4 أمبير (2 واط) لكل وحدة توسيع |
| الجانب الميداني | لا توجد طاقة مطلوبة للوحدة؛ ومع ذلك، يجب على المستخدم توفير التيار لمدخلات 4 إلى 20 مللي أمبير. |
