Ge Fanuc Ic697mdl750 ， وحدة إخراج منفصلة ， سلسلة 90-70

Ge Fanuc Ic697mdl750 ، وحدة إخراج منفصلة ، سلسلة 90-70

وصف المنتج

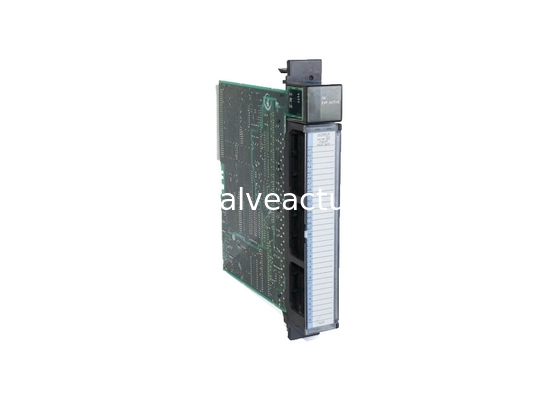

وحدة GE Fanuc90-70 Series IC697MDL750 هي وحدة إخراج منفصلة قادرة على تحويل تدفق كبير محتمل من المدخلات إلى المخرجات المطلوبة. تستضيف الوحدة 32 مخرجًا يتم فرزها إلى أربعة تشكيلات مصهورة من 8 نقاط لكل منها. يتم تصنيف كل من هذه النقاط على 24/48 فولت وتيار طويل الأجل يبلغ 0.5 أمبير. كل من المجموعات المكونة من 8 نقاط لديها سعة إجمالية تبلغ 2 أمبير بعد احتساب العوامل المبددة. اعتمادًا على وقت الاستخدام والتصنيف ، فإن كل IC697MDL750 لديه أيضًا قدرة عابرة على توجيه تيارات إدخال كبيرة. التيار الخارج من IC697MDL750 قادر على تشغيل مشغلات المحركات ، والصمامات اللولبية ، والمؤشرات والأجهزة الأخرى من هذا القبيل.

تشير مصابيح LED الموجودة أعلى IC697MDL750 إلى الحالة السائدة في مواقع مختلفة على دائرة المنطق الداخلية. بالإضافة إلى ذلك ، يتم أيضًا الإشارة إلى حالة التشغيل والإيقاف لنقاط المخرج بواسطة LED على IC697MDL750.

يتم تزويد وحدة IC697MDL750 بمفتاح مضمن في العبوة. يجب استخدام هذا المفتاح لتغيير مواصفات الفتحة التي تستضيف IC697MDL750. يهدف هذا التخصيص للفتحة إلى منع استخدامها بشكل غير صحيح. يتم تثبيت المفتاح أثناء التثبيت الأولي لـ IC697MDL750 ويظل في هذا الموضع أثناء أي إزالة لاحقة للوحدة. ومع ذلك ، يمكن إلغاء تثبيت هذه الملحقة بسهولة إذا دعت الحاجة.

تخضع العديد من ميزات IC697MDL750 لتكوين المستخدم. السمة الأولى من هذا القبيل هي مراجع الإدخال والإخراج للوحدة التي يمكن تخصيصها باستخدام جهاز كمبيوتر شخصي يقوم بتشغيل برنامج Windows أو MS-DOS. تتم هذه العملية من خلال منفذ SNP أو Ethernet TCP / IP. علاوة على ذلك ، يمكن للمستخدم معالجة مخرجات IC697MDL750 لإيقاف التشغيل أو البقاء في حالتها السابقة.

المواصفات الفنية

معلومات تقنية

المواصفات32 (أربع مجموعات من 8 مخرجات لكل منها)المخرجات لكل وحدة:500 فولت بين مجموعات الإدخال32 (أربع مجموعات من 8 مخرجات لكل منها)العزل:1500 فولت - أي مخرج إلى اللوحة الخلفية500 فولت بين مجموعات الإدخالنطاق جهد الخرج: تيار الخرج:20 إلى 60 فولت
