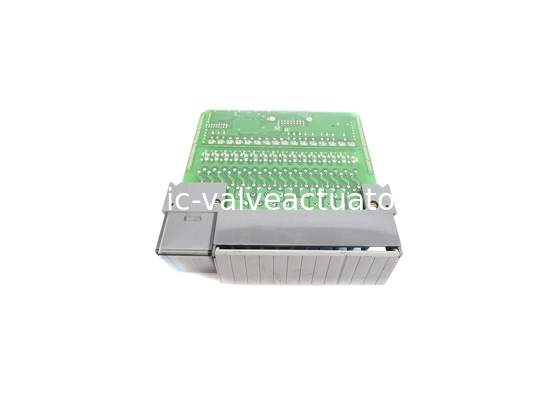

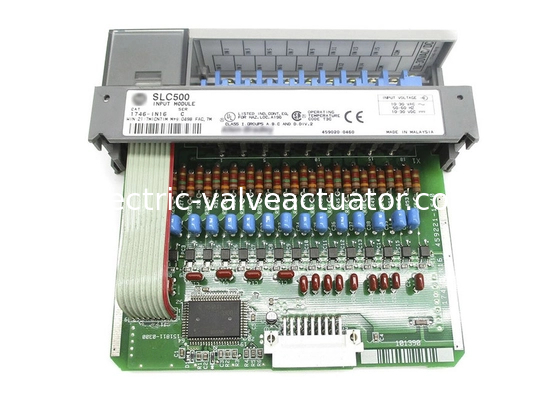

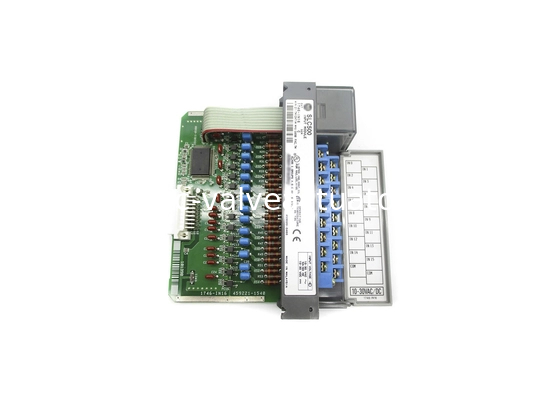

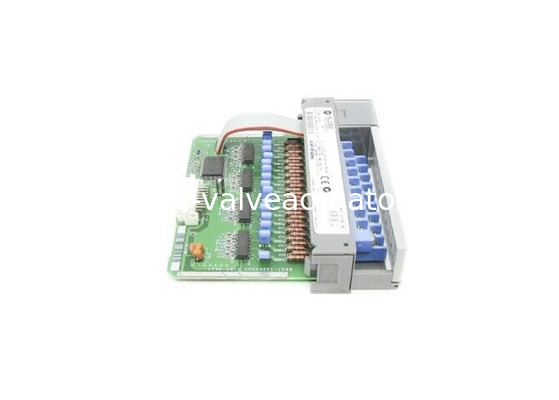

AB 1746-IN16 ، SLC 500 وحدة إدخال رقمي AC/DC ، 24 فولت AC/DC Sink

AB 1746-IN16 هي وحدة مدخل 24 VDC / 24VAC Sinking.تمتلك هذه الوحدة ستة عشر (16) قناة غرق التي يمكن استخدامها لتواصل مع إشارات المدخلات المنفصلة التي تعمل مع 10-30 VDC ومجموعات الجهد VAC.

تستخدم وحدات الإدخال من قبل وحدة التحكم المنطقية القابلة للبرمجة (PLC) للتواصل مع العملية. يمثل تشغيل كل قناة فردية الحالة الفعلية للجهاز.كل قناة من هذه الوحدة لديها مؤشر LED مخصص لتوفير ردود فعل بصرية إذا كانت القناة لديها قوة نشطة أم لايمكن أيضا استخدام هذه المصابيح كمرجع لإصلاح الأخطاء لأنها تؤكد ما إذا كانت الإشارة القادمة من جانب المجال قد وصلت إلى الوحدة.

هذه الوحدة تحتل فتحة واحدة في أي 1746 SLC الهيكل. يمكن تثبيتها في الهيكل المحلي مع معالج PLC أو إلى فتحة توسيع SLC.يتم تركيبها مباشرة على الهيكل من خلال الاتصالات الذكور المقدمة التي يتم تصنيفها مع اتصالات الحافلات المتكاملة للهيكل مشابهة لأي وحدة في نظام SLC 500.

تظهر هذه الوحدة تأخير إشارة مختلف قليلاً لجهد التيار المتردد وجهد التيار المتردديظهر التحول من ON إلى OFF ومن OFF إلى ON تأخير إشارة 25 ms بينما بالنسبة لجهد إمدادات التيار المباشر ، فإن تأخير الإشارة المختبر في التحولات من ON إلى OFF ومن OFF إلى ON هو 15 msلتكوين هذه الوحدة كجزء من نظام SLC 500، يجب إدخالها في تكوين الأجهزة من RSLogix 500 البرنامج.هذا البرنامج هو برنامج البرمجة الشائعة لسلسلة SLC 500.
