| الاسم التجاري: | ABB |
| رقم الطراز: | PM851AK01 3BSE066485R1 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |

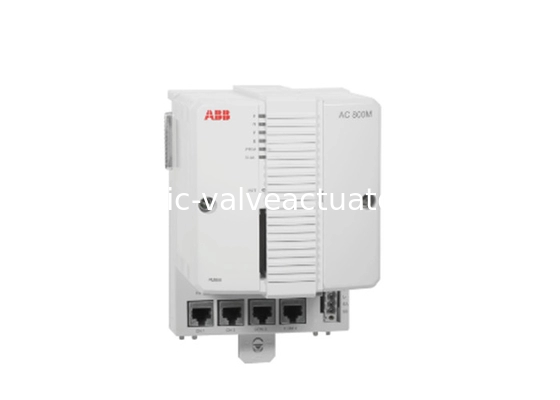

وحدة الإدخال والإخراج الرقمية PM851AK01 3BSE066485R1 24 ميجاهرتز 6.253 ميجابايت (من 800xA 5.1 FP4)
تحتوي لوحة وحدة المعالجة المركزية على المعالج الدقيق وذاكرة الوصول العشوائي، وساعة في الوقت الفعلي، ومؤشرات LED، وزر INIT، وواجهة CompactFlash.
تحتوي اللوحة الأساسية لوحدة التحكم PM851A على منفذي إيثرنت RJ45 (CN1، CN2) للاتصال بشبكة التحكم، ومنفذي تسلسليين RJ45 (COM3، COM4).
لاحظ أنه يتم تقييد PM851/PM851A بمنفذ إيثرنت واحد (CN1)، وبالتالي لا يتوفر إيثرنت زائدة عن الحاجة. أحد المنافذ التسلسلية (COM3) هو منفذ RS-232C مع إشارات التحكم في المودم، في حين أن المنفذ الآخر (COM4) معزول ويستخدم لتوصيل أداة التكوين.
إجراءات سهلة لتركيب / فك سكة DIN، باستخدام آلية الانزلاق والقفل الفريدة. يتم تزويد جميع اللوحات الأساسية بعنوان إيثرنت فريد يوفر لكل وحدة معالجة مركزية هوية أجهزة. يمكن العثور على العنوان على ملصق عنوان إيثرنت المرفق باللوحة الأساسية TP830.
| رقم المقال | 3BSE066485R1 (PM851AK01) |
| التكرار | لا |
| نزاهة عالية | لا |
| تردد الساعة | 24 ميجاهرتز |
| الأداء، 1000 عملية منطقية | 0.46 مللي ثانية |
| أداء | 0.46 مللي ثانية |
| الذاكرة | 12 ميجابايت (من 800xA 5.1 FP4) |
| ذاكرة الوصول العشوائي المتاحة للتطبيق | 6.253 ميجابايت (من 800xA 5.1 FP4) |
| ذاكرة فلاش للتخزين | نعم |
| نوع المعالج | MPC860 |
| وقت التبديل في red. conf. | غير متاح |
| لا. من التطبيقات لكل وحدة تحكم | 32 |
| لا. من البرامج لكل تطبيق | 64 |
| لا. من المخططات لكل تطبيق | 128 |
| لا. من المهام لكل وحدة تحكم | 32 |
| عدد أوقات الدورة المختلفة | 32 |
| وقت الدورة لكل برامج التطبيقات | حتى 1 مللي ثانية |
| Flash PROM لتخزين البرامج الثابتة | 2 ميجابايت |
| مزود الطاقة | 24 فولت تيار مستمر (19.2-30 فولت تيار مستمر) |
| استهلاك الطاقة +24 فولت نموذجي/حد أقصى | 180 / 300 مللي أمبير |
| تبديد الطاقة نموذجي. | 4.32 واط (7.2 واط كحد أقصى) |
| إدخال حالة إمداد الطاقة الزائدة عن الحاجة | نعم |
| بطارية احتياطية مدمجة | ليثيوم، 3.6 فولت |
| استقرار الساعة في الوقت الفعلي | 100 جزء في المليون (حوالي 1 ساعة/سنة) |
| مزامنة الساعة | 1 مللي ثانية بين وحدات التحكم AC 800M بواسطة بروتوكول CNCP |
| قائمة الأحداث في وحدة التحكم لكل عميل OPC | ما يصل إلى 3000 حدث |
| AC 800M سرعة الإرسال إلى خادم OPC | 36-86 حدث/ثانية، 113-143 رسالة بيانات/ثانية |
| وحدات الاتصال على ناقل CEX | 1 |
| تيار الإمداد على ناقل CEX | 2.4 أمبير |
| مجموعات الإدخال/الإخراج على Modulebus مع وحدة المعالجة المركزية غير الزائدة عن الحاجة | 1 كهربائي، 1 بصري |
| مجموعات الإدخال/الإخراج على Modulebus مع وحدة المعالجة المركزية الحمراء. | غير متاح |
| سعة الإدخال/الإخراج على Modulebus | حد أقصى 24 وحدة إدخال/إخراج |
| معدل مسح Modulebus | 0 - 100 مللي ثانية (الوقت الفعلي يعتمد على عدد وحدات الإدخال/الإخراج) |
| تيار الإمداد على Electrical Modulebus | 24 فولت: بحد أقصى 1.0 أمبير 5 فولت: بحد أقصى 1.5 أمبير |
| قنوات إيثرنت | 1 |
| واجهة إيثرنت | إيثرنت (IEEE 802.3)، 10 ميجابت/ثانية، RJ-45، أنثى (8 أقطاب) |
| بروتوكول شبكة التحكم | MMS (خدمة رسائل التصنيع) و IAC (الاتصال بين التطبيقات) |
| العمود الفقري الموصى به لشبكة التحكم | 100 ميجابت/ثانية إيثرنت محولة |
| واجهة RS-232C | 2 (واحدة عامة، 1 لأداة الخدمة) |
| واجهة RS-232C (COM3) (غير أحمر فقط) | RS-232C، 75-19200 باود، RJ-45 أنثى (8 أقطاب)، غير معزولة ضوئيًا، دعم RTS-CTS كامل |
| واجهة RS-232C (COM4) (غير أحمر فقط) | RS-232C، 9600 باود، RJ-45 أنثى (8 أقطاب)، معزولة ضوئيًا، لا يوجد دعم RTS-CTS |
| درجة الحرارة، التشغيل | +5 إلى +55 درجة مئوية (+41 إلى +131 درجة فهرنهايت) |
| درجة الحرارة، التخزين | -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت) |
| تغيرات درجة الحرارة | 3 درجات مئوية/دقيقة وفقًا للمعيار IEC/EN 61131-2 |
| الارتفاع | 2000 متر وفقًا للمعيار IEC/EN 61131-2 |
| درجة التلوث | الدرجة 2 وفقًا للمعيار IEC/EN 61131-2 |
| الحماية من التآكل | متوافق مع G3 وفقًا للمعيار ISA 71.04 |
| الرطوبة النسبية | 5 إلى 95٪، غير متكثفة |
| الضوضاء المنبعثة | < 55 ديسيبل (أ) |
| الاهتزاز | 10 < f < 50 هرتز: 0.0375 مم اتساع، 50 < f < 150 هرتز: تسارع 0.5 جم، 5 < f < 500 هرتز: تسارع 0.2 جم |
| جهد العزل المقنن | 50 فولت |
| جهد اختبار العزل الكهربائي | 500 فولت تيار متردد |
| فئة الحماية | IP20 وفقًا للمعيار EN 60529، IEC 529 |
| الانبعاثات والحصانة | EN 61000-6-4، EN 61000-6-2 |
| الظروف البيئية | صناعي |
| علامة CE | نعم |
| السلامة الكهربائية | EN 50178، IEC 61131-2، UL 508 |
| الموقع الخطير | cULus Class 1، Zone 2، AEx nA IIC T4، ExnA IIC T4Gc X |
| الشهادات البحرية | ABS، BV، DNV-GL، LR، RS |
| موافقة TUV | لا |
| الامتثال لـ RoHS | EN 50581:2012 |
| الامتثال لـ WEEE | DIRECTIVE/2012/19/EU |
