وحدات إمدادات الطاقة ذات القدرة العالية سلسلة 90-30 منصة GE FANUC IC693PWR330

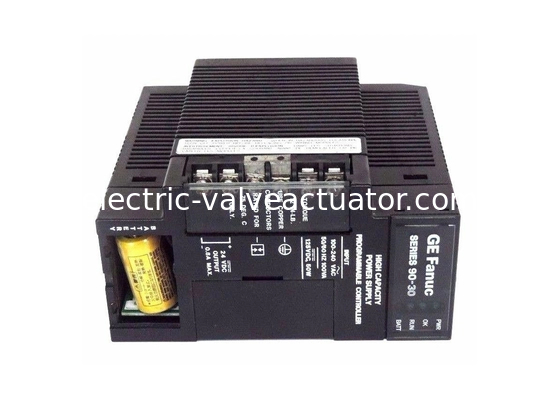

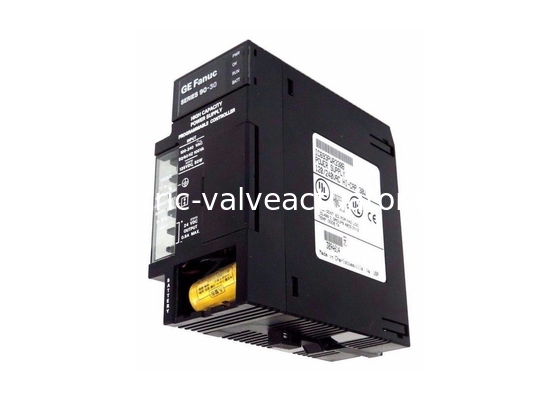

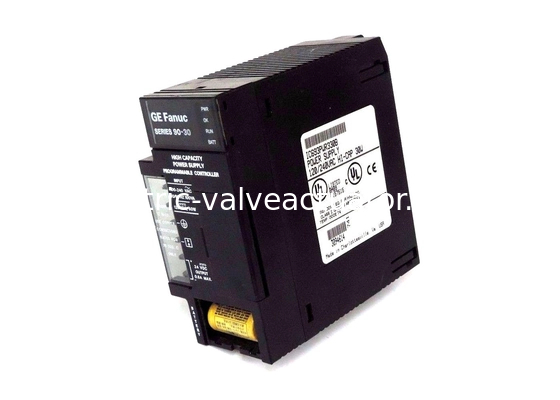

GE FANUC IC693PWR330، وحدة إمداد الطاقة ذات السعة العالية

سلسلة 90-30 Platform

وصف المنتج

IC693PWR330 هو وحدة إمداد طاقة ذات سعة عالية بـ 30 واط إخراج و 120/240 فولت تيار متردد/125 فولت تيار مستمر إدخال. هناك تطبيقات قد تحتاج إلى سعة تيار عالية +5 فولت ، والتي قد لا تكون موجودة مع الإمداد القياسي (IC693PWR321). لذلك، يسمح إمداد الطاقة ذو السعة العالية هذا باستخدام كل واحد من 30 واط من إمداد +5 فولت. يمكن أن يعمل IC693PWR330 من مصدر جهد إدخال ضمن نطاق 85 إلى 264 فولت تيار متردد أو 100 إلى 300 فولت تيار مستمر. يوفر مصدر الطاقة هذا خرج +5 فولت تيار مستمر, +24 فولت تيار مستمر مخرجات طاقة الترحيل التي توزع الطاقة على الدوائر الموجودة في وحدات ترحيل الإخراج من السلسلة 90-30. يمكن استخدام +24 فولت تيار مستمر معزول المستخدم داخليًا بواسطة بعض الوحدات لتوفير طاقة خارجية لوحدات إدخال 24 فولت تيار مستمر. يحتوي IC693PWR330 على توصيلات الأسلاك الميدانية لـ إمدادات طاقة التيار المتردد/التيار المستمر. تتكون إمدادات الطاقة هذان من 6 أطراف تستخدم لتوصيل المستخدم. تتضمن هذه الروابط؛ مصدر طاقة التيار المتردد، مصدر طاقة 20 فولت تيار متردد، وأسلاك أرضية من مصدر طاقة 240 فولت تيار متردد. يتم توصيلها بالنظام عبر الأطراف الثلاثة العلوية في مقدمة مصدر الطاقة. عادة ما تكون حساسيتها لإمداد طاقة التيار المتردد/التيار المستمر منخفضة.يحتوي IC693PWR330 على أجهزة حماية من الجهد الزائد للإدخال

 والتي تحتوي على اتصال داخلي على السن 4 الموجود على شريط طرف المستخدم. يرتبط هذا السن بالسن 3 مع وصلة العبور المجهزة التي تم إعدادها جيدًا في الشركة. يمكن إزالة وصلة العبور المجهزة لجعل الحرف غير فعال في حالة عدم الحاجة إلى الحماية من الجهد الزائد من كليهما الدبابيس 3 و 4. كما يتطلب أيضًا الحماية من التيار الزائد والتي يتم توفيرها بواسطة خرج منطق 5 فولت والذي يقتصر إلكترونيًا على 3.5 أمبير (7 أمبير لإمدادات السعة العالية). عندما يكون هناك حمل زائد، يتم استشعاره من الداخل مما قد يؤدي إلى إيقاف تشغيل الطاقة. يعمل المصهر الداخلي في المدخل كنسخة احتياطية للطاقة في حالة حدوث مثل هذه الأحداث. كما أنه يحمي مصدر الطاقة من أعطال الإمداد الداخلية.إن وحدة إمداد الطاقة ذات السعة العالية GE Fanuc IC693PWR330 هي وحدة إمداد طاقة معيارية لنظام التحكم PLC من السلسلة 90-30. تم تصميم وحدات إمداد الطاقة من السلسلة 90-30 من GE Fanuc بشكل معياري للسماح بالتوصيل المباشر في الفتحة اليسرى لجميع اللوحات الأساسية من السلسلة 90-30، وبالتالي تقليل وقت التثبيت والتكاليف. تنتمي وحدة إمداد الطاقة IC693PWR330 إلى سلسلة إدخال التيار المتردد/التيار المستمر ذات السعة العالية وهي قادرة على التشغيل من مصدر جهد إدخال في نطاق 85 فولت تيار متردد إلى 264 فولت تيار متردد أو 100 فولت تيار مستمر إلى 300 فولت تيار مستمر. تم تصميم وحدة إمداد الطاقة IC693PWR330 للتطبيقات التي تتطلب أكثر من 5 فولت تيار مستمر وأكثر مما يمكن أن توفره وحدة إمداد الطاقة القياسية IC693PWR321، وهي تسمح باستخدام جميع سعة الإخراج البالغة 30 واط من إمداد +5 فولت تيار مستمر.تحتوي وحدة إمداد الطاقة GE Fanuc IC693PWR330 على سعة إخراج قياسية تبلغ 5 فولت تيار مستمر مع 30 واط من إجمالي طاقة الإخراج. كما أنها تحتوي على خرج طاقة ترحيل 24 فولت تيار مستمر مع 15 واط من الطاقة، والتي توفر الطاقة للدوائر الموجودة في وحدات ترحيل الإخراج من السلسلة 90-30، وخرج 24 فولت تيار مستمر معزول مع 20 واط من إجمالي الطاقة، والذي يستخدم داخليًا بواسطة بعض وحدات الإدخال/الإخراج ويمكن استخدامه أيضًا لتوفير طاقة خارجية لوحدات إدخال 24 فولت تيار مستمر. تحتوي وحدة إمداد الطاقة IC693PWR330 على تصنيف جهد إدخال اسمي يبلغ 120/240 فولت تيار متردد أو 125 فولت تيار مستمر، ونطاق جهد تشغيل مقبول يبلغ 85 إلى 264 فولت تيار متردد أو 100 إلى 300 فولت تيار مستمر. تحتوي وحدة إمداد الطاقة IC693PWR330 على الحد الأدنى لوقت التعليق البالغ 20 مللي ثانية والحد الأقصى لحماية التيار الزائد البالغ 7 أمبير عند خرج 5 فولت تيار مستمر.

المواصفات الفنية

الجهد المقنن الاسمي:

120/240 فولت تيار متردد أو 125 فولت تيار مستمر

نطاق جهد الإدخال المقنن الاسمي

تيار متردد تيار مستمر
