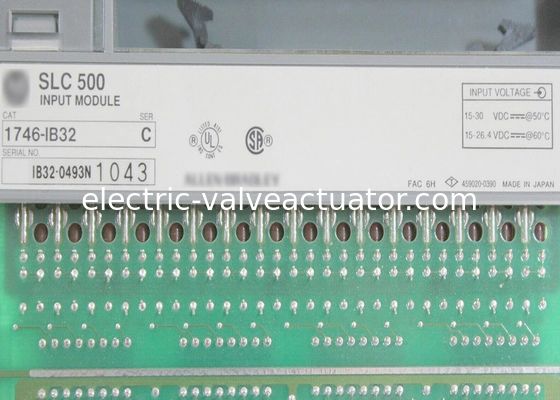

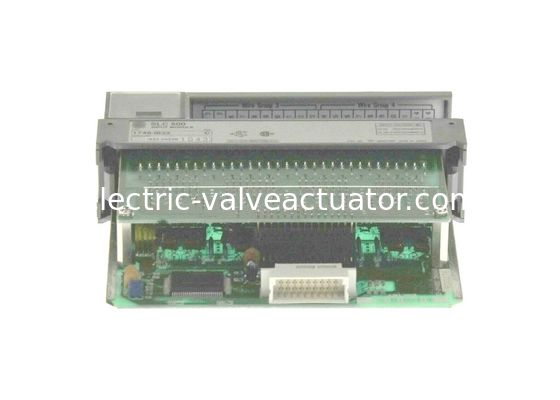

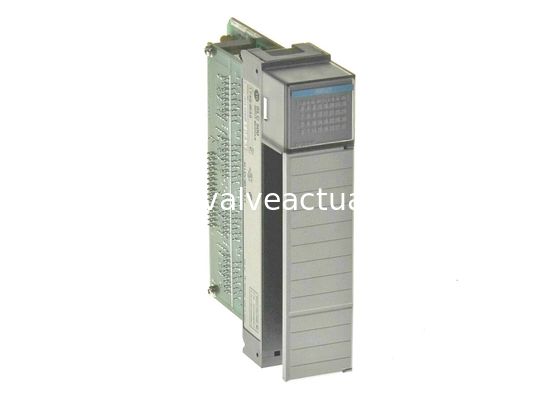

AB 1746-IB32 ، وحدة مدخل 24VDC ، وحدة مدخل SLC 500

AB 1746-IB32 هو وحدة مدخل منفصلة SLC 500. تعمل هذه الوحدة عند الجهد الاسمي 24VDC وفي نطاق الجهد من 15-30V DC @ 50 ° C (122 ° F) أو 15-26.4V DC @ 60 ° C (140 ° F).تستخدم هذه الوحدة عادة لتواصل الأجهزة الكهربائية مثل المفاتيحأجهزة الاستشعار والاتصالات المساعدة والأجهزة الثنائية الأخرى أو تشغيل / إيقاف. يمكن توصيل ما يصل إلى اثنين وثلاثين (32) إشارة إدخال إلى هذه الوحدة عبر قنوات وحدة الإدخال المدمجة 32.

1746-IB32 هو وحدة فتحة واحدة تم تكوينها باستخدام برنامج البرمجة RSLogix 500. وهو متوافق للاستخدام مع أي معالج SLC 500 ،مثالي مع SLC 500 نمط وحدات الأجهزةيدعم تثبيته محلياً، على طول جهاز التحكم أو على رف إدخال/إخراج للتوسع أو على هيكل إدخال/إخراج عن بعد على طول محول اتصالات SLC 500.يتم تثبيتها مباشرة إلى أي فتحة متاحة من الهيكل 1746 باستثناء فتحة 1 التي محفوظة لمراقب SLC 500.

يحتوي 1746-IB32 على استهلاك تيار خلفي 50 mA عند 5VDC مع أقصى جهد دخول خارج الحالة 5VDC ، وتيار دخول اسمي 5.1 mA @ 24V DC ، وأقصى تيار دخول خارج الحالة 1.5 mA مع تأخير إشارة نموذجي 8 ms لكل من انتقال إشارة ON إلى OFF و OFF إلى ON.

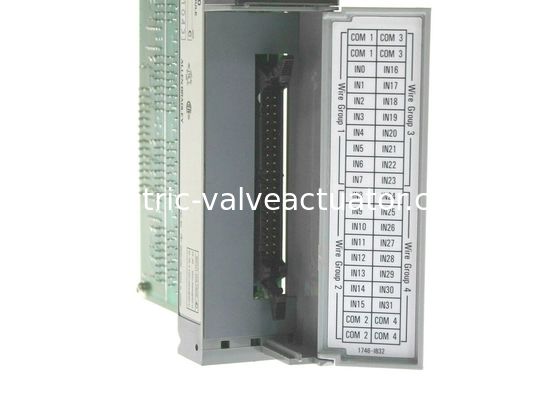

عند تثبيت الوحدة، تأكد من إزالة الطاقة من الهيكل لأن هذه الوحدة لا تدعم إزالة وإدخال تحت الطاقة (RIUP).يأتي مع كتلة محطة قابلة للإزالة التي تسمح بالأسلاك عن بعد إلى الوحدة وكذلك صيانة مبسطة حيث يسمح RTB بإدخالها إلى وحدة أخرى من نفس النوع.

يوفر 1746-IB32 عزلًا عن الطائرة الخلفية تم اختباره عند 1500 فولت AC لمدة 60 ثانية بين الطائرة الخلفية و I / O ولديه مقاومة كهربائية 1500 فولت AC.الجهد الأدنى عبر دائرته في حالة تشغيل هو 15.0 فولت DC وفي حالتها OFF ، لديها انخفاض أقصى في الجهد 5.0 فولت DC و أقصى تيار تسرب 1.5 mA.وحدة 1746-IB32 لديها أقصى وقت تأخير إشارة من 3ms عبر مدخلاتها في وضع ON وOFF ولها إجمالي تيار مدخل اسمي من 5.1 mA عند 24 فولت التيار المباشر الجهد الاسمي. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
