| الاسم التجاري: | ABB |
| رقم الطراز: | PM858K01 3BSE082895R1 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |

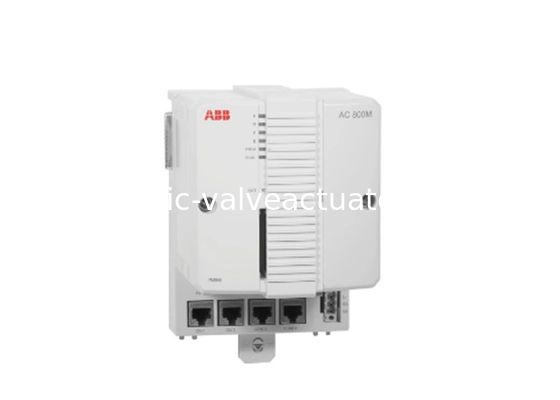

PM858K01 3BSE082895R1 وحدة I O الرقمية 24 فولت DC (19.2-30 فولت DC) 210 / 360 mA
تحتوي لوحة وحدة المعالجة المركزية على المعالجة الدقيقة وذاكرة ذاكرة الوصول العشوائي ، وساعة في الوقت الحقيقي ، ومؤشرات LED ، وزر INIT ، وواجهة CompactFlash.
لوحة قاعدة وحدة تحكم PM858 لديها منفذين RJ45 Ethernet (CN1 ، CN2) للاتصال بشبكة التحكم ، وموانئ RJ45 سلسلة (COM3 ، COM4).واحدة من الموانئ المتسلسلة (COM3) هي منفذ RS-232C مع إشارات التحكم في المودم، في حين أن الميناء الآخر (COM4) معزول ويستخدم لربط أداة تكوين. يدعم جهاز التحكم إعادة توزيع وحدة المعالجة المركزية لتحقيق توفر أعلى (وحدة المعالجة المركزية، CEX-Bus،واجهات الاتصال و S800 I/O).
إجراءات توصيل / تفكيك السكة الحديدية DIN البسيطة ، باستخدام آلية الإنزلاق والقفل الفريدة.يتم توفير جميع لوحات القاعدة مع عنوان إيثيرنت فريدة من نوعها التي توفر كل وحدة المعالجة المركزية مع هوية الأجهزةيمكن العثور على العنوان على ملصق عنوان إيثيرن على لوحة TP830 القاعدة.
(متوافق فقط مع نظام 800xA 6.0.2"بناء التحكم المدمج" 6.0.0-1 وما بعد. يرجى الاطلاع على تحديث المنتج لمزيد من المعلومات.)
• موثوقية وإجراءات تشخيص العيوب البسيطة
• الطرازات المتنوعة، مما يسمح بالتوسع خطوة بخطوة
• الحماية من فئة IP20 دون الحاجة إلى أغطية
• يمكن تكوين وحدة التحكم مع 800xA
• جهاز التحكم لديه شهادة EMC كاملة
• محطم CEX-Bus باستخدام زوج من BC810 / BC820
• الأجهزة القائمة على معايير لتحقيق اتصالات مثالية
(إيثيرنت، PROFIBUS DP، الخ)
• منافذ اتصال إيثيرنت متكررة
| رقم المادة | 3BSE082895R1 (PM858K01) |
| الإفراج | لا.. |
| النزاهة العالية | لا.. |
| تردد الساعة | 33 ميغاهرتز |
| الأداء، 1000 عملية بولية | 0.36 ثانية |
| الأداء | 0.36 ثانية |
| الذاكرة | 16 ميغابايت |
| ذاكرة الوصول العشوائي المتاحة للتطبيق | 7.147 ميجابايت |
| ذاكرة فلاش للتخزين | نعم.. |
| نوع المعالج | MPC866 |
| التبديل مع مرور الوقت في الأحمر. | ماكس 10 ميس |
| عدد الطلبات لكل معالج | 32 |
| عدد البرامج لكل طلب | 64 |
| عدد المخططات لكل تطبيق | 128 |
| عدد المهام لكل عامل تحكم | 32 |
| عدد مرات الدورة المختلفة | 32 |
| وقت الدورة لكل برنامج تطبيق | إلى 1 ميس |
| Flash PROM لتخزين البرمجيات الثابتة | 4 ميغابايت |
| إمدادات الطاقة | 24 فولت DC (19.2-30 فولت DC) |
| استهلاك الطاقة + 24 فولت typ/max | 210 / 360 mA |
| نوع تشتيت الطاقة | 5.1 واط (8.6 واط على الأكثر) |
| إدخال حالة إمدادات الطاقة الزائدة | نعم.. |
| بطارية احتياطية مدمجة | الليثيوم، 3.6 فولت |
| استقرار الساعة في الوقت الحقيقي | 100 ppm (حوالي ساعة واحدة في السنة) |
| مزامنة الساعة | 1 ms بين أجهزة تحكم AC 800M بموجب بروتوكول CNCP |
| طابور الأحداث في جهاز التحكم لكل عميل OPC | ما يصل إلى 3000 حدث |
| سرعة نقل AC 800M إلى خادم OPC | 36-86 حدث/ثانية، 113 إلى 143 رسالة بيانات/ثانية |
| وحدات الاتصال على حافلة CEX | 12 |
| تيار التزويد على حافلة CEX | ماكس 2.4 A |
| مجموعات الإدخال والإخراج على Modulebus مع غير الأحمر. | 1 كهربائية + 7 بصرية |
| مجموعات الإدخال / الإخراج على Modulebus باللون الأحمر | 7 بصرية |
| قدرة الدخول والخروج على Modulebus | وحدات إدخال/إخراج ماكس 96 (PM866) أو 84 (PM866) أحمر |
| معدل مسح المودولوبوس | 0 - 100 ms (الوقت الفعلي يعتمد على عدد وحدات الإدخال/الإخراج) |
| تيار التزويد على الطاقة الكهربائية | 24 فولت: ماكس 1.0 A < br/>5 فولت: ماكس 1.5 A |
| قنوات إيثيرنت | 2 |
| واجهة الايثرنت | الايثنتر (IEEE 802.3) ، 10 ميجابيت / ثانية ، RJ-45 ، امرأة (8 قطب) |
| بروتوكول شبكة التحكم | MMS (خدمة رسائل التصنيع) و IAC (الاتصال بين التطبيقات) |
| الركبة العمودية الموصى بها لشبكة التحكم | 100 ميجابيت/ثانية إثنترات مُتَبَاعَد |
| واجهة RS-232C | 2 (أداة عامة واحدة، أداة خدمة واحدة) |
| واجهة RS-232C (COM3) (غير الأحمر فقط) | RS-232C ، 75-19 200 باود ، RJ-45 الإناث (8 قطب) ، غير معزولة بصريًا ، دعم RTS-CTS كامل |
| واجهة RS-232C (COM4) (غير الأحمر فقط) | RS-232C ، 9 600 باود ، RJ-45 الإناث (8 قطب) ، عزل بصري ، لا دعم RTS-CTS |
| درجة الحرارة، العمل | +5 إلى +55 درجة مئوية (+41 إلى +131 درجة فهرنهايت) |
| درجة الحرارة، التخزين | -40 إلى +70 °C (-40 إلى +158 °F) |
| تغيرات الحرارة | 3 درجة مئوية/دقيقة وفقًا لمواصفات IEC/EN 61131-2 |
| الارتفاع | 2000 متر وفقًا لمعيار IEC/EN 61131-2 |
| درجة التلوث | الدرجة 2 وفقًا لـ IEC/EN 61131-2 |
| الحماية من التآكل | G3 متوافقة مع ISA 71.04 |
| الرطوبة النسبية | من 5 إلى 95 ٪، غير مكثفة |
| الضوضاء المنبعثة | < 55 ديسيبل (أ) |
| اهتزاز | 10 < f < 50 هرتز: 0.0375 ملم السعة، 50 < f < 150 هرتز: 0.5 غرام تسارع، 5 < f < 500 هرتز: 0.2 غرام تسارع |
| الجهد العازل المسموح به | 500 فولت كهربائي |
| الجهد الاختباري الديالكتروني | 50 فولت |
| فئة الحماية | IP20 وفقًا لمعيار EN 60529 و IEC 529 |
| الانبعاثات والحصانة | EN 61000-6-4، EN 61000-6-2 |
| الظروف البيئية | الصناعية |
| علامة CE | نعم.. |
| السلامة الكهربائية | EN 50178، IEC 61131-2، UL 508 |
| الموقع الخطير | cULus الفئة 1، المنطقة 2، AEx nA IIC T4، ExnA IIC T4Gc X |
| شهادات البحرية | DNV-GL |
| موافقة TUV | لا.. |
| الامتثال لـ RoHS | EN 50581:2012 |
| الامتثال لمنتجات WEEE | المواصفات المختلفة |
