GE FANUC IC693CHS391 ، لوحة التوسع مع عشرة فتحات ، قاعدة CPU I / O ، وحدة I / O الرقمية

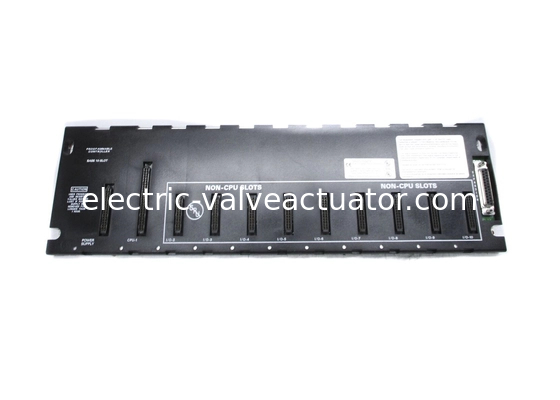

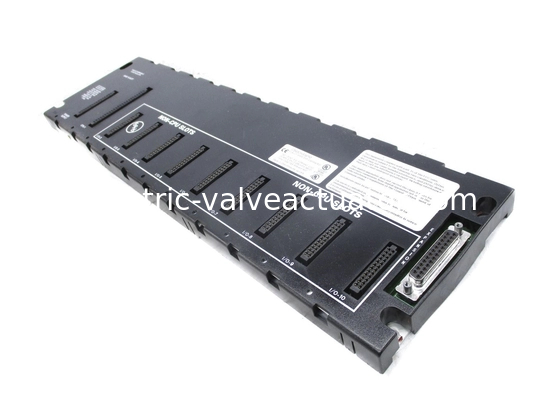

GE Fanuc IC693CHS391 عبارة عن لوحة توسعة بعشر فتحات.

تم تصميم لوحة التوسعة هذه بفتحة في الطرف الأيسر من اللوحة الأساسية خصيصًا لمصدر الطاقة. يضمن الحجم الفريد لهذه الفتحة أنها متوافقة فقط مع مصدر طاقة.
يجب على المستخدم التأكد من أن IC693CHS391 متصل بوحدة المعالجة المركزية في الفتحة الأولى من اللوحة الأساسية الخاصة به.تدعم الفتحة الأولى من اللوحة الأساسية وحدة المعالجة المركزية التي تحمل علامة CPU/1. يُسمح لهذه الوحدة بوجود لوحة أساسية واحدة فقط لوحدة المعالجة المركزية لكل نظام.

إذا كان هناك أكثر من لوحة أساسية واحدة في النظام، فيجب أن تكون الأخرى إما لوحة أساسية عن بعد أو لوحة توسعة. الـ IC693CHS391 تتكون من العديد من الفتحات التي سيكون للفتحة رقم 2 والفتحات أعلاه حجم فريد يستخدم لتوصيل وحدات الخيارات أو وحدات الإدخال/الإخراج.

تم تزويد هذه الوحدة بموصل أنثى بـ 25 سنًا في طرفها الأيمن للاتصال باللوحة الأساسية عن بعد أو التوسعة. يجب توصيل كل من اللوحات الأساسية عن بعد والتوسعة بالنظام باستخدام وحدة المعالجة المركزية. يعتمد عدد هذه اللوحات الأساسية التي يدعمها النظام بشكل أساسي على نوع وحدة المعالجة المركزية المستخدمة. يمكن استخدام ما لا يزيد عن أربع لوحات أساسية إذا تم استخدام وحدات المعالجة المركزية 341 و 340 و 331، وإلا يمكن استخدام ما لا يزيد عن سبع لوحات أساسية مع وحدة المعالجة المركزية 350. يتطلب النظام الذي يحتوي على لوحات أساسية عن بعد كابلًا يقل طوله عن 700 قدم بينما يتطلب النظام أقل من 50 قدمًا للتوسعة واللوحة الأساسية لوحدة المعالجة المركزية. ترتبط كل من اللوحات الأساسية عن بعد والتوسعة بمفتاح DIP.

لوحة GE Fanuc IC693CHS391 الأساسية هي لوحة توسعة تم تصميمها وتصنيعها للتثبيت في أجهزة PLC من سلسلة GE Fanuc 90-30. يمكن استخدام لوحة التوسعة IC693CHS391 لتوسيع PLC بحيث يمكنها استيعاب المزيد من وحدات الإدخال/الإخراج والأجهزة الميدانية، وبالتالي يمكنها التعامل مع المزيد من التطبيقات والتطبيقات المتخصصة واسعة النطاق. يأتي مع 10 فتحات لاستضافة وحدات الإدخال والإخراج والأجهزة الأخرى. تحتوي الفتحة الموجودة في أقصى اليسار من لوحة التوسعة IC693CHS391 على وحدة إمداد الطاقة. يحتوي على حاوية مفتوحة تجعل من السهل تثبيته أو إزالته، ولكن هذا يجعله عرضة لأشياء مثل الغبار أو الرطوبة التي قد تتلفه أو تعيق عمله. تأتي هذه اللوحة الأساسية أيضًا مع مفتاح DIP.

يمكن توصيل لوحة التوسعة GE Fanuc Series 90-30 IC693CHS391 بلوحة أساسية عن بعد من سلسلة GE Series 90-30 باستخدام موصلها الأنثوي ذي 25 سنًا الموجود على الجانب الأيمن وكابل يمكن أن يصل طوله إلى 700 متر. تتميز لوحة التوسعة IC693CHS391 بفتحة خاصة لوحدات المعالجة المركزية، وتحتاج هذه اللوحة الأساسية إما إلى استضافة وحدة معالجة مركزية أو الاتصال بلوحة أساسية أخرى في نظام PLC يستضيف وحدة معالجة مركزية. يمكن لوحدات المعالجة المركزية المختلفة من سلسلة 90-30 استيعاب عدد مختلف من اللوحات الأساسية للتوسعة مثل لوحة التوسعة IC693CHS391. يمكن لبعض وحدات المعالجة المركزية من سلسلة 90-30 استيعاب 4 لوحات أساسية في كل مرة بينما يمكن للآخرين استضافة ما يصل إلى 7 لوحات أساسية في وقت واحد. يمكن توصيل لوحة التوسعة IC693CHS391 بجهاز كمبيوتر إذا كان يستخدم بطاقة PCI.

لكي يتم توصيلها بلوحة أساسية عن بعد، تتطلب لوحة التوسعة IC693CHS391 كابلًا يقل طوله عن 700 قدم. لا يمكن استخدام اللوحة الأساسية ككيان واحد. يمكن توصيلها إما بجهاز PLC أو بجهاز كمبيوتر شخصي يستخدم بطاقة PCI. يمكنه الاتصال بما يصل إلى 7 وحدات معالجة مركزية في كل مرة اعتمادًا على طراز وحدات المعالجة المركزية المستخدمة. يمكن تركيب اللوحة الأساسية IC693CHS391 رأسيًا أو أفقيًا اعتمادًا على تخطيط PLC أو وحدة المعالجة المركزية. يجب أن تكون درجة الحرارة المحيطة دائمًا في النطاق المحدد. يجب إبعاد اللوحة عن تناثر الماء ومصادر الغبار والأوساخ والمواد الكيميائية الضارة. تم اعتماد اللوحة الأساسية IC693CHS391 من قبل العديد من المعايير البيئية والصناعية العالمية.
