| الاسم التجاري: | ABB |
| رقم الطراز: | AI815 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| النوع | إدخال تناظري |
|---|---|
| مواصفات الإشارة | 0..20 مللي أمبير، 4..20 مللي أمبير، 0..5 فولت، 1..5 فولت |

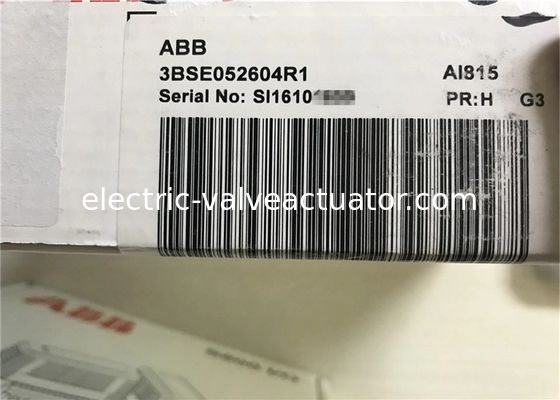

| رقم المقال | 3BSE052604R1 |
| عدد القنوات | 8 |
| نوع الإشارة | أحادي القطب أحادي النهاية |
| HART | نعم |
| SOE | لا |
| الزيادة | لا |
| سلامة عالية | لا |
| السلامة الجوهرية | لا |
| الميكانيكا | S800 |
| الدقة | 12 بت |
|---|---|
| معاوقة الإدخال | 10 مΩ (إدخال الجهد) 250 Ω (إدخال التيار بما في ذلك PTC) |
| العزل | معزول حسب المجموعة عن الأرض |
| نطاق أقل/أعلى | 0 / +15% |
| خطأ | بحد أقصى 0.1% |
| انجراف درجة الحرارة | بحد أقصى 50 جزء في المليون/درجة مئوية |
| مرشح الإدخال (وقت الارتفاع 0-90%) | 290 مللي ثانية |
| وقت دورة التحديث | 10 مللي ثانية |
| تحديد التيار | مدمج في طاقة جهاز الإرسال محدودة التيار |
| أقصى طول لكابل المجال | 600 متر (656 ياردة) |
| NMRR، 50 هرتز، 60 هرتز | > 40 ديسيبل |
| جهد العزل المقنن | 50 فولت |
| جهد اختبار العزل الكهربائي | 500 فولت تيار متردد |
| تبديد الطاقة | 3.5 واط |
| استهلاك التيار +5 فولت Modulebus | 100 مللي أمبير |
| استهلاك التيار +24 فولت Modulebus | بحد أقصى 265 مللي أمبير (22 مللي أمبير + 1.32 * تيار جهاز الإرسال) |
| استهلاك التيار +24 فولت خارجي | 50 مللي أمبير |
| مصابيح LED الأمامية | F(خطأ)، R(تشغيل)، W(تحذير) |
|---|---|
| الإشراف | خطأ في الوحدة، إذا: قراءة تناظرية، جهد مرجعي، مزود طاقة داخلي، مجموع الاختيار، مراقب، وخطأ في الذاكرة خطأ في القناة الخارجية، إذا: انخفاض مزود الطاقة الخارجي، خطأ في طاقة جهاز الإرسال |
| إشارة حالة الإشراف | خطأ في الوحدة، تحذير الوحدة، خطأ في القناة |
| علامة CE | نعم |
|---|---|
| السلامة الكهربائية | IEC 61131-2، UL 508 |
| الموقع الخطير | C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2 |
| الشهادة البحرية | BV، DNV-GL، LR |
| تصنيف الحماية | IP20 وفقًا لـ IEC60529 |
| الجو المسبب للتآكل ISA-S71.04 | G3 |
| ظروف التشغيل المناخية | 0 إلى +55 درجة مئوية (التخزين -40 إلى +70 درجة مئوية)، RH=5 إلى 95% بدون تكثف، IEC/EN 61131-2 |
| درجة التلوث | الدرجة 2، IEC 60664-1 |
| ظروف التشغيل الميكانيكية | IEC/EN 61131-2 |
| EMC | EN 61000-6-4، EN 61000-6-2 |
| فئات الجهد الزائد | IEC/EN60664-1، EN 50178 |
| فئة المعدات | الفئة الأولى وفقًا لـ IEC 61140؛ (محمي بالأرض) |
| أقصى درجة حرارة محيطة | 55 درجة مئوية (131 درجة فهرنهايت)، للتركيب الرأسي في MTU مضغوط 40 درجة مئوية (104 درجة فهرنهايت) |
| الامتثال لـ RoHS | EN 50581:2012 |
| الامتثال لـ WEEE | DIRECTIVE/2012/19/EU |
