| الاسم التجاري: | ABB |
| رقم الطراز: | DI814 |
| الـ MOQ: | 1 |
| السعر: | Negotiations |
| السمة | القيمة |
|---|---|
| جهد العزل المقنن | 50 فولت |
| جهد اختبار العزل الكهربائي | 500 فولت تيار متردد |
| استهلاك التيار +5 فولت Modulebus | 70 مللي أمبير |
| تبديد الطاقة | 1.6 واط |

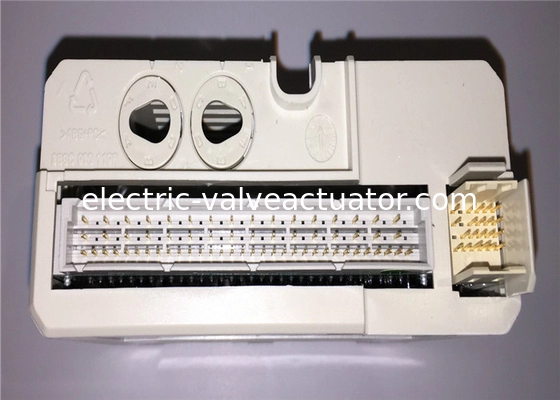

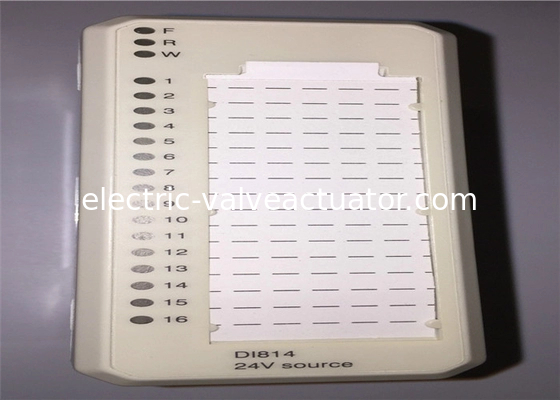

تتميز وحدة الإدخال الرقمي ABB DI814 3BUR001454R1 بنطاق جهد إدخال من 18 إلى 30 فولت تيار مستمر مع مصدر تيار إدخال يبلغ 6 مللي أمبير عند 24 فولت. تنقسم المدخلات إلى مجموعتين معزولتين بشكل فردي مع ثماني قنوات ومدخل واحد للإشراف على الجهد في كل مجموعة.
يتضمن كل قناة إدخال مكونات تحديد التيار، ومكونات حماية EMC، ومؤشر حالة الإدخال LED وحاجز العزل البصري. يوفر مدخل الإشراف على جهد العملية إشارات خطأ في القناة إذا اختفى الجهد. يمكن قراءة إشارة الخطأ من خلال ModuleBus.
| علامة CE | نعم |
| السلامة الكهربائية | IEC 61131-2، UL 508 |
| الموقع الخطير | C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2 |
| الشهادة البحرية | ABS، BV، DNV-GL، LR، RS، CCS |
| تصنيف الحماية | IP20 وفقًا لـ IEC60529 |
| الجو المسبب للتآكل ISA-S71.04 | G3 |
| ظروف التشغيل المناخية | 0 إلى +55 درجة مئوية (التخزين -40 إلى +70 درجة مئوية)، RH=5 إلى 95 % بدون تكثف، IEC/EN 61131-2 |
| درجة التلوث | الدرجة 2، IEC 60664-1 |
| ظروف التشغيل الميكانيكية | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 و EN 61000-6-2 |
| فئات الجهد الزائد | IEC/EN 60664-1، EN 50178 |
| فئة المعدات | الفئة الأولى وفقًا لـ IEC 61140؛ (محمي بالأرض) |
| درجة الحرارة المحيطة القصوى | 55 درجة مئوية (131 درجة فهرنهايت)، للتركيب الرأسي في MTU مضغوط 40 درجة مئوية (104 درجة فهرنهايت) |
| الامتثال لـ RoHS | EN 50581:2012 |
| الامتثال لـ WEEE | DIRECTIVE/2012/19/EU |
| النوع | إدخال رقمي |
| مواصفات الإشارة | 24 فولت تيار مستمر |
| رقم المقال | 3BUR001454R1 |
| عدد القنوات | 16 |
| نوع الإشارة | مصدر التيار |
| HART | لا |
| SOE | لا |
| التكرار | لا |
| النزاهة العالية | لا |
| السلامة الجوهرية | لا |
| الميكانيكا | S800 |
| نطاق جهد الإدخال، "0" | -30..5 فولت |
| نطاق جهد الإدخال، "1" | 15..30 فولت |
| ممانعة الإدخال | 3.5 كيلو أوم |
| العزل | معزول حسب المجموعة عن الأرض، مجموعتان بهما 8 قنوات |
| أوقات التصفية (رقمية، قابلة للتحديد) | 2، 4، 8، 16 مللي ثانية |
| تحديد التيار | يمكن تحديد تيار طاقة المستشعر بواسطة MTU |
| الحد الأقصى لطول كابل المجال | 600 متر (656 ياردة) |
| جهد العزل المقنن | 50 فولت |
| جهد اختبار العزل الكهربائي | 500 فولت تيار متردد |
| تبديد الطاقة | نموذجيًا 1.8 واط |
| استهلاك التيار +5 فولت Modulebus | 50 مللي أمبير |
| استهلاك التيار +24 فولت Modulebus | 0 |
| استهلاك التيار +24 فولت خارجي | 0 |
